Ден Томел - Поиск неисправностей в электронике

6. Соединительную коробку, на слабые соединения, соединительные клеммы, зажимы провода внутри коробки и т. д. на наличие влаги, грязи, масла.

7. После восстановления, исправность линии между распределительной коробкой и электродвигателем.

8. Действие кнопочного переключателя и двигателя.

Таким простым и логичным способом мы можем выявить неисправность.

Помните, что если кабель вызывает сгорание предохранителей или срабатывание размыкателя без нагрузки, а все устройства управления были проверены, значит, кабель закорочен.

В таком случае лучше воспользоваться преимуществами, которые дает трубка. Старые закороченные провода можно легко вытянуть из нес и вставить другие, используя моток гибкой стальной проволоки. Если неметаллический кабель требует замены, то, вероятно, сделать это будет сложно, не вскрывая стены, если вообще возможно. Вытаскивая неметаллический поврежденный кабель, прикрепите к нему новый и тяните его внутрь, по мере того, как вытягиваете старый. Трубка также механически прочнее и лучше защищает медный провод. Именно поэтому вся наружная проводка должна выполняться с применением трубок.

Если в цепи используется устройство защитного отключения, то необходимо проследить все ответвления, проверив их на наличие влаги и/или короткозамкнутые или замкнутые на землю провода. Основное преимущество прерывателей защитного отключения заключается в том, что они могут спасти жизни и предотвратить травму за счет автоматического отключения подачи энергии. Они могут сработать под воздействием влажности различного происхождения — и это их недостаток. Например, очень часто прерыватель срабатывает в жаркую, дождливую погоду или во время ливня, хотя никакой угрозы не возникло. Другой недостаток заключается в том, что даже если прерыватель сработал, через него может пройти выброс напряжения (пусть даже длительностью в микросекунды), который может нанести удар человеку, в результате существенно возрастает риск травмы. Это может быть особенно опасно для того, кто работает на высоко расположенной подставке. Другой защитный прибор, в сочетании с изолирующим трансформатором, может устранить этот недостаток прерывателя замыкания на землю.

Для проверки сопротивления изоляции трехфазных распределительных кабелей можно использовать мегомметр. Тестируйте провода по очереди, подключая мегомметр к одной линии, соединив и связав две другие вместе и заземлив их (рис. 5.16). Сравните показания омметра с требованиями стандарта кабеля, зависящими от его размера, длины и условий работы.

Рис. 5.16.Проверка сопротивления изоляции с помощью омметра

Кроме ремонта кабеля, может потребоваться замена или восстановление механически поврежденной или обуглившейся изоляции. Эта ситуация наиболее часто встречается, когда в наличии нет конкретного изолятора.

Другой способ поиска неисправностей систем проводки заключается в поочередном отключении секций цепи. С использованием мегомметра или омметра отследите прохождение сигнала в системе от точки к точке, отсоединяя по одной части схемы по очереди, до тех пор, пока не обнаружите короткое замыкание, обрыв или замыкание на землю (рис. 5.17).

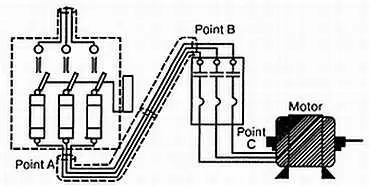

Рис. 5.17. Процедура поиска неисправностей в проводке промышленного назначения

Например, для того чтобы выявить замыкание на землю, сначала отсоедините двигатель в точке С и проверьте напряжение в линии с помощью мегомметра. Затем отсоедините устройство управления двигателем и проверьте напряжение. После этого проверьте распределительный щит.

Каждый специалист по поиску неисправностей в промышленном оборудовании сталкивается с разнообразными распределительными щитами, блоками размыкателей, другими заключенными в корпус средствами проводки и управления. Проблемы, связанные с ними, обычно заключаются в некачественных соединениях, сломанных проводах, коррозии контактов, неисправных плавких предохранителях или размыкателях.

Визуальное тестирование позволит выявить большинство механических неисправностей оборудования. Проверьте, нет ли признаков загрязнения, сломанных проводов или разъемов. Советуем вам воспользоваться специальным диагностическим оборудованием. Однако помните, что если размыкатель не сбрасывается, часто срабатывает или функционирует нечетко, его следует заменить.
