В крупных системах распределения электроэнергии иногда используется комбинация размыкателя цепи с видимыми изолированными контактными ножами, который называется «выключателем цепи». Этот прибор основан на пружинном механизме и вакуумном прерывателе для обеспечения полной защиты от фазового сверхтока, фазовых потерь и замыканий.

В блоках размыкателей есть очень надежный переключатель, расположенный на фланце с рукояткой для остановки подачи энергии от двигателей, насосов, устройств управления и др. Однако, если все же произошла поломка, проверьте на наличие неисправностей приводной механизм, сломанную или отсоединившуюся пружину или соединительное звено, изношенную, или подвергшуюся коррозии нажимную пластину или держатель плавкого предохранителя.

Корпуса распределительных щитов, блоков размыкателей и др. могут быть механически испорчены, подвергнуться коррозии под воздействием атмосферы, быть повреждены химическими соединениями, маслом, влагой, грязью и пр. Исправьте незатянутые соединения, закороченные провода, некачественные гибкие соединители, механические повреждения, удалите коррозию.

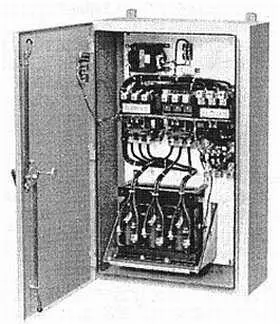

На рис. 5.18 показан пример корпуса промышленного устройства управления. Обратите внимание на аккуратное расположение и состояние проводов и соединений.

Рис. 5.18. Трехфазная проводка промышленного назначения и корпус распределительной панели

Провода должны иметь длину, обеспечивающую не слишком тугое и в то же время не чересчур свободное соединение, что позволит предотвратить возможные проблемы: короткое замыкание или отсоединение. Собирая кабель в электрических коробках, оставляйте 15 см для гибкого соединения, обычно выполняемого с помощью пластмассовых клеммных разъемов.

Системы освещения бытового и промышленного назначения часто требуют обслуживания. Вот некоторые типы стандартных ламп:

♦ накаливания;

♦ флуоресцентные;

♦ газонаполненные;

♦ ртутные;

♦ газоразрядные;

♦ высокого и низкого давления и др.

Лампы накаливания (которые обычно и называются электрическими), как правило, используются в жилых зданиях. Типичной их проблемой является треснутый патрон, низкое напряжение, которое значительно уменьшает эффективность, (яркость) лампы. И основная проблема, с которой необходимо бороться, — вибрация. Именно это явление чаще всего приводит к обрыву вольфрамовой нити.

Существует несколько типов флуоресцентных осветительных систем: с предварительным нагревом и быстрого включения. Первый из рассматриваемых типов требует вспомогательного запускающего переключателя, при активации которого дроссель стартера обеспечивает пусковой ток для предварительного нагрева электродов флуоресцентной лампы. Через несколько секунд пускатель срабатывает и лампа загорается.

К числу обычных проблем ламп с предварительным нагревом относятся мигание и неспособность загореться. Эти неполадки могут возникать из-за сломанного гнезда, неправильной установки, низкого напряжения, грязи, ошибок в проводке, неисправной лампы, дросселя или пускателя. Наиболее часто встречаются низкое напряжение, грязные лампы или неисправный пускатель.

Лампы быстрого и мгновенного включения отличаются от описанных выше тем, что не требуют пускателя. Дроссель имеет встроенную обмотку, которая обеспечивает необходимый ток. Типичной проблемой этих компонентов является то, что при загрязнении, особенно в условиях высокой влажности, лампа не загорается, а мигает. В таких случаях осветительный прибор необходимо прочистить или заменить. Другие проблемы заключаются в сломанном гнезде, низком напряжении, неправильной проводке или неисправном дросселе.

Ртутные газонаполненные лампы обычно используются в промышленности и обеспечивают яркое освещение, но требуют постоянного и надежного источника питания. При скачках напряжения лампа не работает, затем в течение 5-10 мин охлаждается, чтобы вернуться к прежней яркости. Слабые места подобных устройств: низкое напряжение, перебои в подаче питания, неисправные трансформаторы.

Лампы высокого давлении работают аналогично ртутным и газонаполненным и также требуют надежного постоянного источника напряжения, достаточного времени, чтобы охладиться перед повторным включением. Проблемы: несоответствующее напряжение, перебои в подаче питания, неисправные лампы и дроссели.
