Есть два основных типа двухпроводного кабеля — стандартный плоский и цилиндрический с пенным наполнителем.

Первый двухпроводный кабель дешевле, но не так устойчив к плохим погодным условиям, как кабель с наполнителем. Никакой двухпроводной кабель не дает достаточной защиты от помех и интерференции.

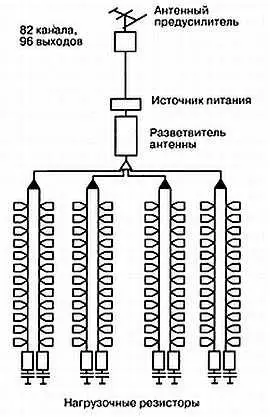

На рис. 5.22 показана распределенная система на 82 канала и 96 телевизионных приемников. Эта система иллюстрирует использование разделителей, линейных ответвителей, усилителя, источника питания, предусилителя и антенны. Нагрузочные резисторы используются для предотвращения возникновения отраженной волны в линии передачи.

Рис. 5.22. Телевизионная система с главной антенной для комплекса жилых зданий

Более совершенные антенные системы обеспечивают прием цифровых спутниковых сигналов, качественный прием видеосигналов, CD-звук и возможность доступа к сотням каналов.

Например, мобильная цифровая спутниковая система Winegard имеет антенну из стали с покрытием методом горячего цинкования с защитой от ультрафиолетового излучения и влияния погодных условий. Различные типы спутников включают мобильные системы с ручным и автоматическим цифровым наведением и переносные домашние установки с дополнительными наборами.

Чтобы гарантировать корректную работу распределенных систем телевидения следует помнить о нескольких правилах. Антенна должна быть хорошего качества и обладать хорошей коррозионной устойчивостью. Она должна быть надежно установлена для обеспечения правильной ориентации.

Если антенна неверно направлена, она может плохо принимать сигнал или будут возникать паразитные изображения из-за того, что волна отражается от различных объектов, например больших зданий.

Отраженный сигнал фактически несколько задерживается. Он поступает в антенну вскоре после основного сигнала и оказывается слегка смещенным вправо на телевизионном экране. Для устранения этой проблемы необходимо перенаправить антенну или установить более узконаправленную антенную систему.

Другой вариант: попробуйте установить антенну поменьше, ту, что имеет высокий коэффициент обратного излучения, но среднее значение коэффициента усиления.

Антенна должна устанавливаться вдали от деревьев, металлических и крупногабаритных объектов, например, на чердаке или крыше. Однако помните, что теплоизоляция на подложке из алюминиевой фольги и металлические кровельные материалы могут ослабить сигнал.

Основная причина проблем устройства для излучения и приема электромагнитных волн заключается в коррозии под воздействием осадков. Антенну следует заменить, если очевидна потеря сигнала.

Пробой изоляции, вызванный неблагоприятными условиями погоды, — главная причина неполадок распределительных линий.

Линию передачи можно проверить омметром. Кроме того, используя небольшой телевизор или монитор, можно проследить прохождение сигналов в антенне шаг за шагом.

Распределительную линию можно также проверить с помощью замены ее заведомо исправным кабелем. Помните, что короткое замыкание в коаксиальном кабеле не всегда вызывает короткое замыкание в схеме. Закороченный кабель часто действует как фильтр, очевидно, вследствие наличия активного сопротивления по постоянному току и собственной индуктивности, образовавшейся при коротком замыкании. На телевизионном приемнике могут возникать необычные эффекты: исчезновение цвета на одном канале при сохранении его на других, или только некоторые из подключенных к общей антенне приемников начинают принимать более слабый сигнал, чем остальные. Обрыв в коаксиальном кабеле может также вызвать странные результаты: потерю четкости или паразитное изображение, плохой прием или отсутствие сигнала. Помните, что предусилитель может только усилить сигнал, принятый антенной. Он не может расширить диапазон или усилить сигнал, поступающий к антенне.

Неаккуратная установка распределительной сети может привести к плохому приему, паразитному изображению или потере четкости изображения. Некоторые проблемы возникают потому, что на конце цепи не установлен нагрузочный резистор, кабель защемлен скобами крепления, делает резкие изгибы, что создает несоответствия импеданса и вызывает слабые или плохие соединения.

Когда исправный телевизор дает изображение с помехой типа «снег», причина должна заключаться в слабом сигнале. Для хорошего, чистого, контрастного приема обычно необходим сигнал 0 дБмВ, что соответствует 1000 мкВ. Обычная проблема большинства систем заключается в том, что к антенне подключены слишком много телевизионных приемников без достаточного усиления сигнала. Каждый телевизор ослабляет сигнал. Кроме того, если распределительный кабель слишком длинный, сигнал также ослабеет. Например, 30-метровый коаксиальный кабель вызывает потерю около 6 дБ на канале 14. Это соответствует приблизительно двукратному ослаблению сигнала 1000 мкВ, необходимого для хорошего изображения.
