Область радиосвязи и телевидения продолжает развиваться. Появляются все новые технологии: спутниковые системы бытового и коммерческого назначения, устройства медицинской телеметрии, цифровое радиовещание, усовершенствованные распределенные системы антенн.

Этот сегмент технического обслуживания можно освоить, если понять принципы работы и поиска неисправностей распределенной системы антенн.

Антенна — первичный компонент системы, отвечающий за прием сигнала.

Предусилитель , который располагается в корпусе антенны, повышает качество приема сигнала.

Распределительный усилитель используется для усиления сигнала до уровня, достаточного для хорошего приема.

Например, на рис. 5.19 показан однокаскадный распределительный усилитель для использования п средних и больших системах кабельного телевидения с приемом на общую антенну и телевидения с использованием главной антенны.

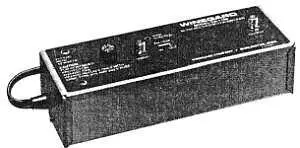

Рис. 5.19. Полупроводниковый распределительный усилитель, предназначенный для усиления сигналов VHF и UHF

Он характеризуется регулятором коэффициента усиления. настраиваемым высокочастотным фильтром, максимальной стабильностью сигнала. Разветвитель разделяет сигналы и отправляет их в линию передачи. Самые распространенные типы данных компонентов — на 2 и 4 направления (рис. 5.20).

Рис. 5.20. Разветвитель на два направления для разделения и согласования сигналов коаксиальной линии 75 Ом

Ответвитель используется для направления части сигнала от основной линии к приемнику. Два основных типа описываемых устройств — это линейный и промежуточный ответвитель.

Линейный ответвитель монтируется на стене около телевизионного приемника. Он обеспечивает разделение выходных каналов гак, что приемники не влияют друг на друга, предотвращая размытость и паразитное изображение.

Промежуточный ответвитель используется, когда несколько телеприемников расположены на большом расстоянии от основной линии. Он ведут сигнал непосредственно к телевизору, что упрощает установку (рис. 5.21).

Рис. 5.21. Направленный линейный промежуточный ответвитель на один телеприемник

Устройства согласования предназначены для обеспечения соответствия сигналов от антенны телевизионным приемникам. Существует несколько различных типов устройств согласования. Например, если используется отдельная антенна MB (метровых волн) и ДМВ (дециметровых волн), то устройство согласования предназначено для трансформирования этих отдельных сигналов в единый выходной сигнал при выходном сопротивлении 75 или 300 Ом, что устраняет необходимость тянуть две отдельных линии к телеприемнику. Устройства согласования часто устанавливаются на антенне или на чердаке.

Фильтры используются для ослабления определенных сигналов (частот), устраняя наложение сигналов. Любительский диапазон радиочастот и диапазон ЧМ нередко накладываются друг на друга. Большинство фильтров FM предназначены для ослабления частотно модулированных сигналов в диапазоне 88-108 МГц. Для фильтрации нежелательных частот используются также аттенюаторы.

Антенна представляет собой проводник, который принимает электромагнитные волны, возбуждающие ток соответствующей частоты. Ее длина и резонансный эффект непосредственно связаны с частотой и длиной волны: длина антенны обратно пропорциональна частоте. Для измерения коэффициента усиления потерь или качества изоляции антенны и кабелей используется единица децибел (дБ).

Децибел — это соотношение двух напряжений (точнее, логарифм отношений), входного и выходного напряжения системы антенна/кабель. Тысяча микровольт эквивалентны одному дБ при относительном напряжении 1 мВ.

В качестве антенного провода используют, в основном, коаксиальный кабель 75 Ом и двухпроводный 300 Ом. Он имеет круглое сечение и стоит дороже, чем двухпроводный кабель, идеален для прохождения через трубы, защищен от погодного влияния, имеет хорошую экранировку от внешних помех и защиту от интерференции.
