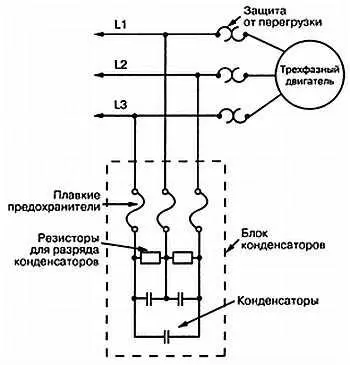

Рис. 5.11. Корректировка низкого коэффициента мощности за счет добавления конденсатора

Коррекция коэффициента мощности обычно выражается в единицах, называемых «ВАР» (вольт-ампер-реактивный) или килоВАР и осуществляется за счет добавления конденсаторов, которые уменьшают разность фаз между напряжением и током в схеме. Поэтому двигатель с коррекцией коэффициента мощности рассеивает меньше энергии в варах, что снижает потери и затраты.

На рис. 5.11 обратите внимание, что блок конденсаторов имеет плавкий предохранитель для дополнительной защиты на каждой линии. Это делается на случай, если один из конденсаторов будет закорочен. Между конденсаторами установлены резисторы утечки для разряда конденсаторов после выключения устройства и уменьшения риска электрического удара. Заметьте, что конструктивно сами конденсаторы могут размещаться на входе источника питания, двигателе или перед нагрузкой двигателя.

При поиске неисправностей систем электропроводки попробуйте сначала ориентироваться с помощью чувств. Если размыкатель просто сработал, но не сбросился, подумайте, что могло вызвать этот эффект. Может быть, кто-то просто включил устройство и вызвал этим перегрузку в цепи. Чувствуете ли вы необычные запахи? Откуда эти странные звуки? Проверьте систему на наличие трещин, обугленных элементов, запахов, механических поломок и т. д.

Если в системе электропроводки есть блок плавких предохранителей, проверьте основные с помощью вольтметра.

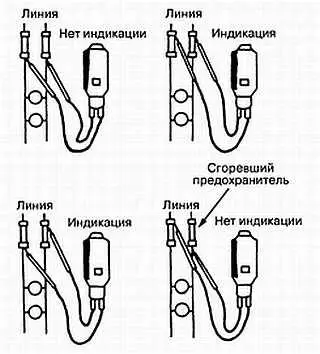

На рис. 5.12 демонстрируется метод локализации сгоревшего предохранителя в однофазной системе. Когда выводы вольтметра подключены к линии (справа вверху), по показаниям прибора мы можем видеть, что напряжение есть. Когда вольтметр подключен к контактам после плавких предохранителей (слева вверху) и нет индикации, мы знаем, что предохранитель сгорел. Последний предохранитель проверяется таким же образом.

Рис. 5.12. Проверка плавких предохранителей в однофазной системе

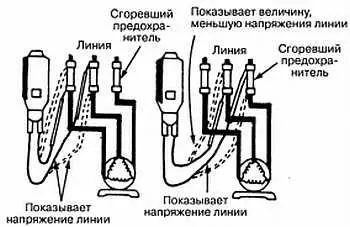

В трехфазной системе предохранители можно проверить вольтметром или омметром таким же образом, как они тестируются в однофазной системе (рис. 5.13).

Рис. 5.13. Проверка плавких предохранителей в трехфазной системе

Другим прибором, который часто используется для проверки после завершения установки бытовой проводки, является тестер розеток (рис. 5.14). Он индицирует типичные неисправности цепей: обрыв фазы, обрыв нейтрального проводника, фазный и нейтральный провода перепутаны, изменение порядка подключения фаз.

Рис. 5.14. Тестер розеток

Обычными неисправностями в промышленных электросетях являются короткие замыкания и обрыв провода, а также замыкание провода на металлическую оболочку (трубку). Используя рис. 5.15 в качестве примера типичной промышленной цепи, мы рассмотрим поэтапную процедуру поиска неисправностей.

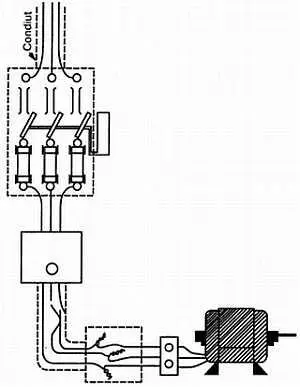

Рис. 5.15. Типовая промышленная электросеть

Проверьте:

1. Подачу питания с линии на основной распределительный щит.

2. Наличие грязи, плохого прижима контактов или сгоревших предохранителей. Качество блока размыкателей: нет ли там изношенных или подвергшихся коррозии ножей, дефектных плавких предохранителей, неправильно работающих приводных механизмов.

3. Устройство управления двигателем и провода, ведущие к устройству и от него. На слабые, ненадежные контакты, грязь, масло, закороченные обмотки и т. д.

4. Непрерывность цепи от блока размыкателей до устройства управления двигателем с помощью омметра. Если в устройстве управления двигателем есть напряжение и оно работает правильно при подаче питания, мы можем точно сказать, что дефект должен находиться между устройством управления и двигателем.

5. Проводку между устройством управления двигателем и распределительной коробкой на обрыв в схеме, короткое замыкание или замыкание на землю. В нашем примере мы обнаружили, что провода в трубке имеют обрыв и замкнуты на трубку.
