Глава 5
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРОПРОВОДКИ БЫТОВОГО И ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
Электропроводка предоставляет среду, посредством которой энергия передается к электрическим двигателям, устройствам управления, другому электрическому и электронному оборудованию. В этой главе даются общие сведения о проводке бытового и промышленного назначения, а также представлена методика поиска неисправностей. Кроме того, рассмотрены процедуры проверки и ремонта систем телевизионных кабельных сетей и систем освещения бытового и промышленного назначения.
Основные сведения
Большинство схем электропроводки состоит из четырех основных частей:
♦ источник питания;
♦ линия передачи;
♦ устройство управления;
♦ рабочее устройство.
Однофазные источники питания обычно содержат распределительный щит, который дает 120/240 В. Современные модели обеспечивают ток от 60 до 200 А. В распределительном щите каждая индивидуальная цепь подключена к линии с фазным напряжением и к нейтральной линии заземления (рис. 5.1).

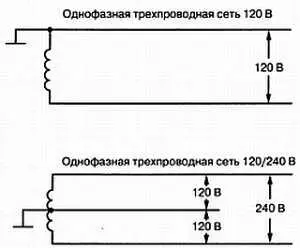

Рис. 5.1. Пример источника питания 120 и 240 В с трансформатором
На распределительном щите цепь фазы обычно выполняется из черного или красного провода, если напряжение составляет 240 В. Нейтральный провод обычно белый, а зеленый выполняет роль предохранительного приспособления и заземления. Плавкие предохранители или прерыватели защищают линию фазы от перегрузок. Нейтральная сторона почти всегда подключена к земле путем соединения этого провода с заземляющим стержнем или водопроводной трубой с холодной водой, в зависимости от местных правил (рис. 5.2).

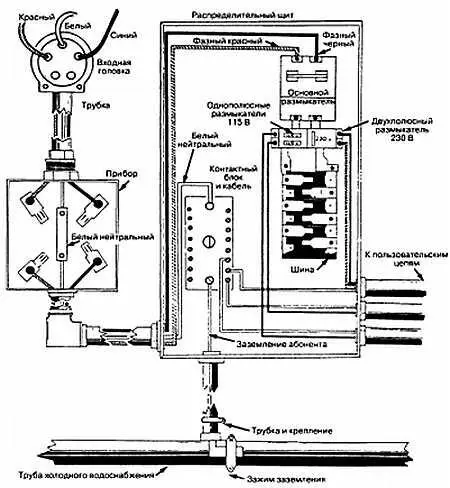

Рис. 5.2. Схема распределительного щита
Устройство, которое называется заземлением оборудования, состоит ил монтажного провода, который соединен с нейтральным выводом на распределительном щите (общая земля), с металлической приемной коробкой и третьим отверстием в розетке. Возьмем, к примеру, дрель. Она должна иметь вилку с двумя или тремя штырями и пружинящими контактами, соединенными проводом с металлическим корпусом инструмента (рис. 5.3).

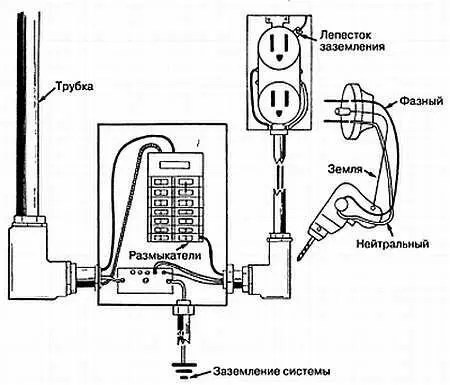

Рис. 5.3. Распределительный щит, розетка, и ручная дрель, демонстрирующие применение провода заземления
Если при работе с дрелью происходит замыкание на землю, ток пойдет не через оператора, а через этот провод заземления назад к источнику. Если защитное заземление не предусмотрено, ток с фазной линии может пойти через заземленную дрель, оператора и назад в заземление на землю (рис. 5.4).

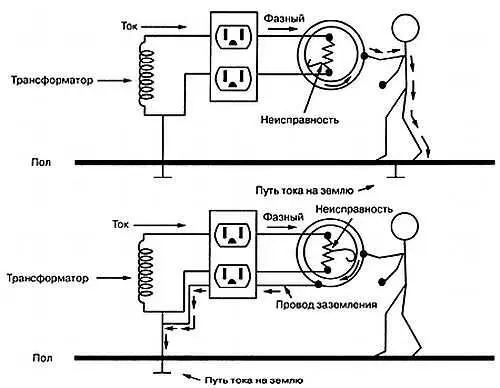

Рис. 5.4. Примеры заземленной и незаземленной схемы
Системы заземления защищают операторов и оборудование. Программируемые устройства управления и компьютеры особенно чувствительны к замыканию на землю. Приборы более подвержены замыканию на землю, если они работают в среде с высокой влажностью, например в подвалах и на расположенных под открытым небом объектах: на промышленном складе или на цокольном этаже с влажным полом оператор и оборудование в большей степени подвержены риску замыкания на землю.
Специалист по обслуживанию не должен думать, что третий штырь вилки всегда защищает оборудование и оператора. Нередко цепь провода заземления имеет обрыв. В старых промышленных установках очень часто встречаются розетки с незаземленными контактами. Даже если розетка снабжена заземлением, это не гарантирует защиту во влажных и сырых помещениях ни оператору, ни оборудованию.
Для защиты двигателей, устройств управления и другого промышленного оборудования были разработаны усовершенствованные программируемые технологии. Рис. 5.5 показывает программируемое устройство, спроектированное для защиты больших и дорогостоящих двигателей. Оно предохраняет не только от замыкания на землю, но и от заклинивания, перегрузок, неравенства фазных напряжений, других проблем питания и нагрузки.
