Концевые выключатели, подобно кнопочным, обычно используются вместе с магнитными пускателями. Одним из основных различий между ними является то, что концевые выключатели часто используются для преобразования движения механических устройств в электрические управляющие сигналы (рис. 4.19).

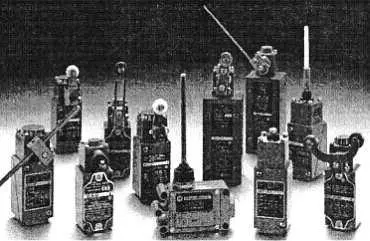

Рис. 4.19. Концевые выключатели

Описываемые компоненты очень популярны и выполняют огромное количество управляющих операций. Они используются на производственных линиях для их остановки, запуска, увеличения и уменьшения скорости.

Концевые переключатели состоят из внутренних контактов, подвижной механической части и корпуса. Иногда концевые выключатели не заменяют, а ремонтируют. Внутренние контакты изнашиваются, и обычно приходится искать новые. Подвижная механическая часть, состоящая из консоли приводного механизма, рычага, плунжера или ролика, также со временем приходит в негодность или ломается.

Типы концевых выключателей:

♦ с толчковым движением;

♦ качающиеся;

♦ с проволочным потенциометрическим датчиком;

♦ рычажные;

♦ с пружинным возвратом;

♦ внутренние.

Многие из них залиты эпоксидной смолой для защиты от загрязнений и жидкостей.

Барабанные переключатели

Барабанные переключатели широко используются в промышленности. Они осуществляют коммутацию больших токов и обычно представляют собой трехполюсные переключатели с ручным управлением, которые используются для реверса однофазных и трехфазных двигателей. Некоторые барабанные переключатели имеют до 16-ти полюсов и 7-ми перекидных рычагов (рис. 4.20).

Рис. 4.20. Барабанный переключатель и внутреннее расположение его частей

Когда барабанный переключатель используется для управления трехфазным двигателем, необходимо поменять местами два или три вывода внутреннего переключателя. Это легко выполняется с помощью диаграммы соединений на корпусе переключателя. Типовые корпуса барабанных переключателей непроницаемы для воды и масла.

Таймеры

В операциях управления двигателями используется большое количество таймеров:

♦ интервальные:

♦ импульсные;

♦ процентные;

♦ циклические.

Пневматический таймер, показанный на рис. 4.21, представляет собой реле времени, которое срабатывает благодаря изгибу воздушной диафрагмы. Игольчатый клапан управляет натеканием обратного потока воздуха в частично откачанную камеру. Когда диафрагма возвращается в исходное положение с одинаковым давлением с обеих сторон, контакты срабатывают.

После этого схема включается или выключается в зависимости оттого, используются ли нормально разомкнутые или замкнутые контакты. Рабочий диапазон пневматических таймеров составляет от 1/20 с до 3 мин. Для защиты от пикового напряжения может использоваться ограничитель выбросов при переходных процессах. Многие пневматические таймеры заменяются полупроводниковыми, которые предоставляют возможность программируемого задания времени и функции счетчика.

Рис. 4.21. Пневматическое реле времени

Электронные приводы

Электронные приводы представляют собой промышленные системы управления, предназначенные для обеспечения регулирования скорости двигателей (рис. 4.22).

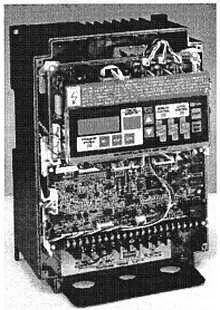

Рис. 4.22. Электронный привод для двигателей

Типичные функции электронных приводов:

♦ пуск/остановка;

♦ вперед/назад;

♦ непрерывный/прерывистый режим работы;

♦ автоматический/ручной и др.

Привод содержит микропроцессор с множеством заданных вариантов регулирования скорости, торможения, вращающего момента и действий при перегрузке. Обычно устройство снабжается цифровым дисплеем для индикации различных отклонений: чрезмерного тока, замыкания на землю, неадекватного напряжения, неверного выполнения функций и т. д.

Программируемые контроллеры

Программируемые контроллеры, которые часто называют также логическими, являются наиболее сложными приборами для управления двигателями и представляют специализированные компьютеры на основе микропроцессоров (рис. 4.23). До внедрения программируемых контроллеров для выполнения тех же функций использовалось огромное количество реле и переключателей.
