Основной принцип действия магнитного пускателя заключается в том, что когда ток подается в магнитную катушку, та втягивает якорь, который замыкает контакты стартера и запускает двигатель. Для предотвращения дребезга между магнитом и якорем из-за синусоидального изменения магнитного поля во времени добавляется экранирующая обмотка, помогающая изолировать якорь за счет смещения фазы магнитной катушки. Кроме того, в многослойной стали оставляется зазор, чтобы предотвратить насыщение якоря под действием остаточного намагничивания, имеющего место в катушке после отключения тока (рис. 4.15).

Рис. 4.15. Магнитный якорь и экранирующая обмотка

В дополнение к защите от перегрузки магнитный пускатель содержит блокировочное устройство, которое в нормальном состоянии открыто и удерживает катушку. Она может быть сломана после того, как пользователь отпустит кнопку выключателя.

Реверсивные магнитные пускатели

Реверсивный магнитный пускатель используется для управления двигателем, который может вращаться в прямом и обратном направлении. В действительности, это два взаимосвязанных контактора. Этот пускатель состоит из двух магнитных контакторов с выводами для двигателя Т1. Т2 и ТЗ. соединенными с L1, L2 и L3 на одном контакторе. Выводы Т1 и ТЗ на другом контакторе включены в обратном порядке (рис. 4.16).

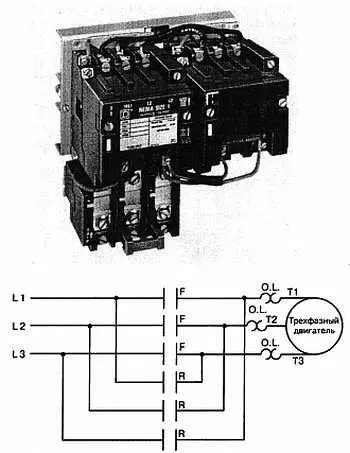

Рис. 4.16. Реверсивный магнитный пускатель и его схема

Ни один из контакторов нельзя включить, если в это время подано питание на другой контактор. Это достигается за счет механического или электрического блокиратора. Если контакты, задающие движение вперед, замкнуты, механические и электрические блокираторы не позволят подать питание на контакты обратного вращения. Некоторые магнитные пускатели подключены к полупроводниковым устройствам, которые обеспечивают защиту от обрыва фазы, перегрузки вследствие воздействия температуры окружающей среды и недостаточной нагрузки. Кроме того, некоторые реверсивные контакторы состоят из двух механически и электрически связанных контакторов, которые расположены горизонтально или вертикально друг относительно друга. Эти контакторы могут быть разных типов: открытые, водонепроницаемые, в корпусе для работы в сложных условиях и могут выпускаться в вариантах для работы при питании 50 или 60 Гц.

Контакторы осветительных приборов

Существует много типов контакторов для осветительных приборов. Вот некоторые из них:

♦ многополюсные;

♦ программируемые:

♦ стандартные с заданным током.

Многие из них используют серебряно-кадмиево-оксидные контакты, которые выдерживают ток до 800 А. Большинство управляют работой ламп накаливания, балластными газоразрядными и другими осветительными приборами большой мощности (рис. 4.17).

Рис. 4.17. Контактор для осветительных приборов А-200

Некоторые предназначены для систем тревожной сигнализации, подъемников, светофоров, ирригационных систем, дверных замков. К большинству таких контакторов также имеется дополнительный набор, который содержит специальные обжимные контактные клеммы, подходящие для соединения и с медным, и с алюминиевым проводом.

Кнопочные выключатели и пульты

В управлении подачей питания используется несколько типов кнопок. Обычно, кнопочная станция снабжена двумя наборами контактов. Один в нормальном состоянии открыт, другой — закрыт. Это означает, что когда один набор замыкается, другой должен открыться, и наоборот. Кнопочные станции используются вместе с магнитными контроллерами. При этом они не обязательно должны быть расположены рядом с ними. Кнопки помогают функциями запуска, остановки, толчкового режима работы, реверса и т. д. Они предназначены также для использования в различных условиях и могут содержать световые индикаторы, ключи, висячие замки (рис. 4.18).

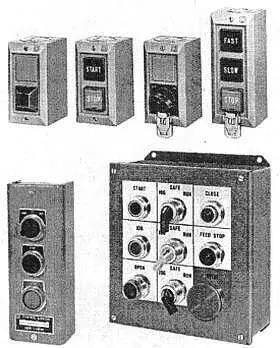

Рис. 4.18. Кнопочные выключатели и пульты

Концевые выключатели
