Замкнув и разомкнув контур I, меняют местами гальванический элемент и миллиамперметр и размыкают контур II. Обмотку О бопределяют по величине угла отклонения стрелки. Этот угол больше в том случае, если миллиамперметр присоединён к обмотке О б.

3.6.4. Электродвигатель станет сильнее

Увеличение паспортной мощности на 15 % достигается с помощью регулируемого по напряжению выпрямительного блока. Благодаря ему устраняются потери, связанные с перемагничиванием сердечника, что существенно уменьшает вероятность выхода из строя двигателей от перегрузок, увеличивает срок их службы.

В качестве регулятора предлагается схема с использованием тиристоров типа 2У202М, 2У202Н, КУ202М, КУ202Н либо с буквенным обозначением К или Л (рис. 3.42).

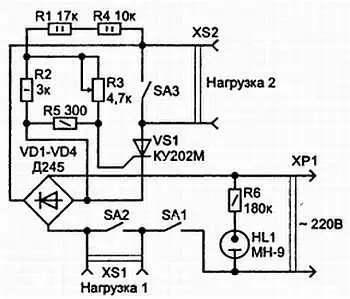

Рис. 3.42. Схема регулятора напряжения для электродрели

В мостовой схеме выпрямителя используются диоды Д245А, Д246А, но можно Д245, Д246, Д245В, Д247. Резистор R1 — составной.

В качестве индикатора включения аппарата используется неоновая лампа МН-9. В схеме применены три выключателя тумблерного типа ТП1-2.

Изменяя потенциометром R3 напряжение на управляющем электроде тиристора VS1, регулируем ток, проходящий через тиристор VS1, а следовательно, и ток, проходящий через мост.

В схеме предусмотрено подключение для двух видов нагрузки: R н1и R н2. Первая предназначена для потребителей переменного тока, а вторая — постоянного. Нагрузку, например, дрель включаем в один из обозначенных разрывов цепи: R н1или R н2. Соответственно, надо накоротко замкнуть свободный разрыв цепи выключателем SA2 или SA3. В первом случае вращением потенциометра R3 изменяем частоту вращения дрели, во втором — изменяем и частоту вращения и мощность коллекторного электродвигателя.

Наладка собранной схемы производится с помощью регулирования двух резисторов R1 и R3 при подключенной нагрузке. Вместо R1 временно можно поставить переменный резистор сопротивлением 20 кОм. Движок его ставится в среднее положение. И далее, перемещая движок, следует добиться вращения электродвигателя под нагрузкой от максимальных до минимальных оборотов. Затем надо заменить переменный резистор постоянным.

Регулятор напряжения собирается на текстолитовой плате и размещается в подходящем корпусе сетевого удлинителя с выводом ручки потенциометра R3 наружу.

3.6.5. Устройство для намагничивания магнитов [3]

Устройство работает следующим образом (рис. 3.43).

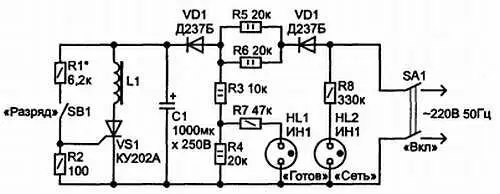

Рис. 3.43. Схема устройства для намагничивания магнитов

После включения питания начинается заряд накопительного конденсатора С1 через цепочку VD2, R5, R6, VD1. Через 15…20 сек загорается индикатор HL1 «Готов», сигнализирующий о том, что напряжение на С1 достигло рабочей величины (120 В). Теперь можно нажать кнопку SB1, через тиристор VS1 и катушку-соленоид L1 происходит разряд конденсатора С1. Импульс тока, прошедший через L1, создает магнитное поле, которое намагничивает заготовку из магнитного материала, находящуюся внутри соленоида.

Катушка L1 может иметь различную форму и число витков, а также может быть снабжена сердечником необходимой формы из ферромагнитного материала. В данном случае катушка L1 имеет 20 витков провода МГШВ-0,35 на сердечнике из электротехнической стали, заготовки из сплава ЮНД4 в ней намагничиваются до уровня 30…50 мТл.

Очевидно, что изменив номиналы элементов схемы, можно добиться других уровней остаточной индукции, например, увеличения намагниченности можно добиться, увеличив емкость конденсатора С1 и сопротивление резистора R3.

Налаживание устройства состоит в подборе сопротивления резистора R1 до максимально возможной величины, при которой надежно открывается и затем закрывается тиристор VS1 (после зажигания индикатора «Готов» и нажатия и отпускания кнопки «Разряд»).

3.6.6. Как размагнитить инструмент

Конструкция, о которой пойдет разговор, не столько демонстрационное пособие, сколько полезный прибор для школы, кружка, дома. Ведь вам часто приходится пользоваться инструментом из магнитного материала, и вы наверняка замечали, что со временем он становится постоянным магнитом — начинает притягивать мелкие предметы и детали: гайки, шайбы, винты. А это неудобно для работы, следовательно, инструмент нужно размагничивать.
