При большой громкости звучания усилитель совместно с электронной сиреной потребляет значительный ток и источника питания из двух батарей хватит на 2…3 часа непрерывной работы. Поэтому включать прибор надо на непродолжительное время.

Переходное искажение типа «ступеньки» можно наблюдать с помощью осциллографа. Для этого подать на вход усилителя с генератора звуковых частот напряжение частотой 1 кГц и такой величины, чтобы выходное напряжение усилителя, т. е. напряжение на эквиваленте нагрузки — резисторе сопротивлением, равным сопротивлению динамической головки, — было равно 0,5…1 В. Если теперь закоротить выводы диода VD1, появятся искажения типа «ступеньки».

3.5.4. Когда напряжение сети нестабильно[1]

Предлагаемое устройство защищает радиоаппаратуру быстрым отключением ее от питающей сети при изменении ее напряжения более допустимых пределов.

Решать описанные проблемы поможет полуавтомат, схема которого приведена на рис. 3.35.

Рис. 3.35. Схема полуавтомата защиты радиоаппаратуры

Основой предлагаемого полуавтомата служит мощное электромагнитное реле K1. Для питания его обмотки постоянным током применен выпрямительный мост VD2—VD4, подключенный к сети через гасящие конденсаторы С1 и С2. Включают устройство кратковременным нажатием на кнопку SB1. При этом реле K1 срабатывает, а его замыкающиеся контакты К1.1 блокируют контакты пусковой кнопки. Конденсатор С1 обеспечивает необходимый пусковой ток реле при включении. В рабочем режиме реле удерживается током, текущим через конденсатор С2, до напряжения сети не ниже 160 В. При налаживании устройства емкость конденсатора С2 (а иногда и конденсатора С1) приходится подбирать для каждого типа реле индивидуально.

При повышении напряжения сети до 240 В открываются стабилитроны VD7 и VD8. Одновременно срабатывает оптрон U1 и открывается тринистор VS1, который блокирует цепь питания обмотки реле К1. В результате реле отпускает, его размыкающиеся контакты К1.1 отключают нагрузку устройства от питающей сети переменного тока.

Конденсатор С3, шунтирующий резистор R3 в цепи управления тринистором VS1, предотвращает срабатывание защиты от импульсных помех. Резисторы Rl, R2 ограничивают броски тока через контакты пусковой кнопки SB1, одновременно являясь «предохранителями» в случае пробоя конденсатора С1 или С2.

Диод VD5 улучшает быстродействие устройства, которое определяется в основном типом примененного реле и составляет доли секунды. Время отпускания реле РЭН33, использованного в описываемом устройстве, не превышает 4 мс, что вполне достаточно для надежного срабатывания защиты. Резистор R5 ограничивает ток, текущий через светодиод оптрона U1. Подбором его (в пределах 8…25 кОм) можно регулировать в небольших пределах (5…10 В) порог срабатывания защиты по превышению входного напряжения.

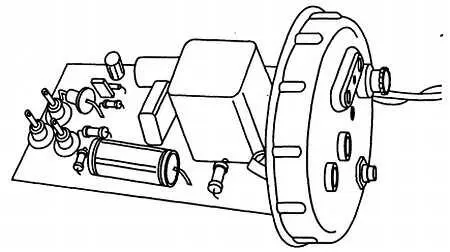

Конструктивно полуавтомат выполнен в виде переносного удлинителя (рис. 3.36).

Рис. 3.36. Конструкция полуавтомата

На его лицевой стенке-крышке установлены сетевая розетка Х2, кнопочный выключатель SB1 (КМ2-1 или П2К без фиксации) и индикатор HL1. Электромагнитное реле (РЭН33), тринистор VS1 и все другие детали смонтированы на печатной плате из одностороннего фольгированного материала, которая размещена в пластмассовом корпусе.

Реле К1 может быть любого типа на рабочее напряжение 12…60 В, а его контакты рассчитаны на ток не менее 2…3 А при напряжении сети 220 В. При этом, соответственно, должно быть и номинальное напряжение конденсатора С4.

Конденсаторы С1 и С2 — К73, МБМ, МБГО на номинальное напряжение не менее 350 В (С2 лучше на 400 В). Стабилитроны VD7 и VD8 заменимы на аналогичные, суммарное напряжение стабилизации которых может быть от 310 до 340 В при токе 10… 12 мА. При меньшем суммарном напряжении стабилизации этих приборов (250…300 В) резистор R5 должен быть сопротивлением 30…47 кОм и большей рассеиваемой мощности. В этом случае увеличится нестабильности порога срабатывания защиты.

Диодный оптрон АОД101А (U1) допустимо заменить транзисторным серии АОТПО или АОТ127, соединив резистор R4 с эмиттером фототранзистора, анод тринистора VS1 — с выводом его коллектора, а между базой и эмиттером установить резистор сопротивлением 1 МОм. При этом и тринистор может быть с большим током управления, например, серии КУ201 или КУ202.

Налаживание устройства сводится в основном к подбору конденсаторов С2 и С1. Подбирая первый из них, добиваются отключения устройства при снижении напряжения сети до 160170 В, а второй — надежного включения Пусковой кнопкой SB1. Не исключен и подбор резистора R5 — для обеспечения надежного срабатывания системы защиты при напряжении сети, превышающим 240…250 В. При настройке не следует забывать о мерах электробезопасности — ведь все элементы устройства гальванически связаны с электросетью повышенной опасности.
