С первого каскада сигнал подается на базу второго каскада усиления, собранного на транзисторе VT2 по схеме с общим эмиттером. Этот каскад имеет относительно большой коэффициент усиления. Напряжение смещения на базу (выбор рабочей точки) подается через гасящий резистор R3. Ток протекает по цепи: «+»GB1—R5 — эмиттер-база VT2—R3 — «—»GB1. На всех трех последовательно соединенных элементах цепи (R5,VT2,R3) создается падение напряжения, пропорциональное сопротивлению этих элементов постоянному току.

Конденсатор С3 осуществляет развязку между первым и вторым каскадами по постоянному току. Для стабилизации режима работы второго каскада при изменении температуры окружающей среды в цепь эмиттера транзистора VT2 включен резистор R5. Он создаст отрицательную обратную связь (ООС) по постоянному току. А чтобы не было ООС по переменному току (из-за чего уменьшилось бы усиление сигнала), параллельно резистору включен конденсатор С5 большой емкости, который для переменного тока имеет малое сопротивление. С нагрузки каскада — резистора R4 — сигнал подается через разделительный конденсатор С4 на вход третьего (выходного) каскада, собранного на транзисторе VT3. В цепи эмиттера он тоже имеет стабилизирующую цепочку R8C6, а его нагрузкой являются головные высокоомные телефоны BF1. Смещение на базу подастся через гасящий резистор R7.

В качестве источника питания может быть использована батарея «Крона», аккумулятор 7Д-01 или же две последовательно соединенные батареи 3336Л.

Фильтр нижних частот R6C1 предотвращает возможность самовозбуждения УЗЧ по цепи питания (для этого цепи питания транзисторов первых двух каскадов по переменному току закорачиваются на корпус через конденсатор С1).

Чтобы обеспечить большую чувствительность усилителя, необходимо использовать малошумящие транзисторы с большим коэффициентом усиления и малым обратным током коллектора (об этих параметрах написано в главе « Полупроводниковые приборы »). Подойдут для этих целей транзисторы П416Б. Другие возможные замены можно найти в главе 4 .

Постоянные резисторы MЛT-0,125 и МЛТ-0,25, переменный резистор ТКД или другой, совмещенный с выключателем питания SA1. Можно установить, в крайнем случае, переменный резистор типа СП-1 и отдельно выключатель питания. Конденсаторы К50-6 либо другие аналогичные, микрофон МД-64, но вполне подойдет другой чувствительный микрофон. Головные телефоны ТОН-1 или ТОН-2, соединенные последовательно для увеличения сопротивления нагрузки усилителя.

Часть деталей усилителя смонтирована на плате толщиной 1,5…2 мм из изоляционного материала (рис. 2.29, а ). Плату размещают в небольшом самодельном или подобранном заранее корпусе (рис. 2.29, б ), так, чтобы наружу выступала ось переменного резистора R2, на которую надевают ручку. Плата может быть как с навесным монтажом, так и печатная.

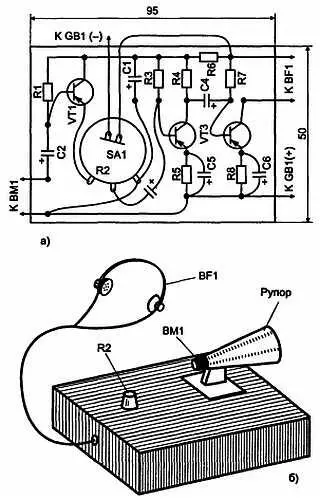

Рис. 3.29. Монтажная плата ( а) и корпус ( б) устройства «Электронного уха»

Микрофон лучше всего закрепить металлическим хомутиком к корпусу усилителя, а для увеличения дальности действия «электронного уха» надо надеть на микрофон рупор, склеенный из картона или чертежной бумаги.

Налаживание усилителя заключается в проверке и установке (если это понадобится) силы тока коллекторов транзисторов.

Вначале миллиамперметр включают в цепь коллектора транзистора VT1 и подбором резистора R1 добиваются силы тока 0,2 мА. Затем устанавливают силу тока транзистора VT2 в пределах 0,3…0,5 мА, затем транзистора VT3 в пределах 0,8…1,0 мА. Но настройка будет значительно эффективнее, если использовать осциллограф и генератор звуковой частоты. Для этого вместо резистора R1 использовать постоянный резистор сопротивлением примерно 300…350 кОм и переменный резистор сопротивлением 250…200 кОм, а вместо резистора R7 — постоянный резистор сопротивлением 200…250 кОм и переменный резистор сопротивлением 250…200 кОм. Использование осциллографа и генератора звуковых частот позволяет не просто добиться максимального усиления, а получить от каждого каскада наибольшее (но, может быть, не максимальное) усиление при минимальных искажениях сигнала (в данном случае синусоиды).

Пользуются «электронным ухом» так. Включают питание и направляют рупор в нужную сторону. Переменным резистором R2 устанавливают такое усиление, при котором хорошо прослушиваются лесные шумы или звуки на расстоянии нескольких метров, но усилитель еще не возбуждается. Кроме того, необходимо помнить, что при большом усилении усилитель может возбудиться из-за акустической связи между микрофоном и телефоном. Чтобы избежать этого, надо устройство держать на некотором расстоянии впереди себя.
