3.5.3. Электронная сирена с усилителем

Сирена — это прибор для получения звуков различной высоты. Их устанавливают на специальных автомашинах, используют для подачи сигнала тревоги. Сирена может найти применение и в различных играх. Кроме того, на примере этого устройства можно изучить принцип формирования различных звуков с помощью электронных средств.

Электронная сирена (рис. 3.30) выполнена на четырех маломощных низкочастотных транзисторах и представляет собой два симметричных мультивибратора. Один из них, собранный на транзисторах VT1, VT2, генерирует колебания частотой 1…2 Гц, другой, на транзисторах VT3, VT4, — более высокой частоты.

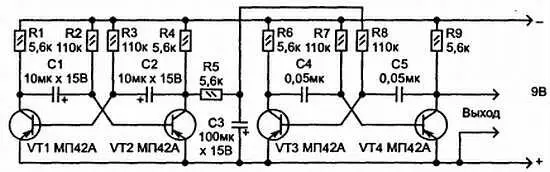

Рис. 3.30. Принципиальная схема электронной сирены

К выходу первого мультивибратора подключена интегрирующая цепочка R5C3, на выходе которой имеется пилообразное напряжение. Этим напряжением управляется второй мультивибратор, в результате чего на резисторе-нагрузке R9 получается последовательность импульсов различной длительности, имитирующих и телефонах звук механической сирены. Постоянная времени цепи наряда интегрирующей цепи τ 3= ( R4+ R5)∙ C3= 1,12 с, а разряда τ p= ( R5+ R эк VT2)∙ С3= 0,6 с.

С учетом того, что за время t 3конденсатор С3 заряжается до 63 % от максимума, можно считать, что за время действия импульса мультивибратора ( T /2 ~= 0,5) напряжение на нем увеличивается почти линейно. Разряжается конденсатор почти в два раза быстрее, чем заряжается.

Транзисторы в сирене могут быть серий МП39—МП42 со статическим коэффициентом передачи тока 30…50, резисторы — мощностью от 0,125 Вт, конденсаторы — любого типа с номинальным напряжением более 9 В.

Частота повторения сигнала сирены определяется сопротивлением резисторов R2, R3 и емкостью конденсаторов C1, С2, а тональность звучания зависит от сопротивления резисторов R7, R8 и емкости конденсаторов С4, С5. Номиналы выше указанных резисторов и конденсаторов могут быть и иными по сравнению с указанными на схеме.

Период колебаний симметричного мультивибратора определяется по формуле:

Т= 1,4 R 6 C = 1,4∙110∙10 3∙10∙10 -6= 1,54 с.

Схема УЗЧ, к которому можно подключить электронную сирену, приведена на рис. 3.31.

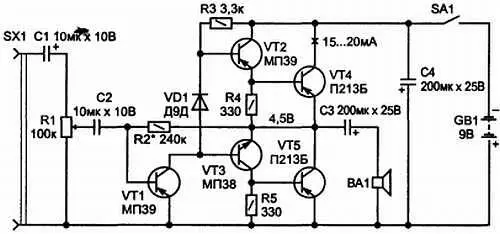

Рис. 3.31. Принципиальная схема УЗЧ к электронной сирене

На входе усилителя стоит частотно-зависимый делитель напряжения R1C1, где R1 одновременно выполняет роль регулятора громкости. Предварительный усилитель выполнен на транзисторе VT1 по схеме с общим эмиттером. Его нагрузкой является резистор R3 (сопротивление диода VD1 в прямом направлении мало, им можно пренебречь). Он не только усиливает сигнал, но и обеспечивает усилителю мощности двухтактный режим работы. Затем — на усилитель мощности, собранный по двухтактной схеме. Затем сигнал подается на предоконечный каскад, собранный на транзисторах VT2 и VT3. Этот каскад нужен для того, чтобы обеспечить двухтактный режим работы выходного каскада. Для облегчения этой задачи и упрощения схемы каскада в нем использованы транзисторы разной структуры — VT2 структуры р-n-р и VT3 — структуры n-р-n . При этом транзистор VT2 усиливает отрицательные полуволны, a VT3 — положительные.

С нагрузок каскада (резисторы R4 и R5) сигналы поступают далее на транзисторы VT4 и VT5 выходного каскада усиления мощности. Мощные колебания звуковой частоты со средней точки (точки симметрии) поступают через конденсатор С3 к головке ВА1 громкоговорителя и преобразуются в звуковые колебания.

Емкость конденсатора С3 должна быть возможно большей, чтобы не оказывать заметного сопротивления колебаниям низких звуковых частот.

Диод VD1 обеспечивает устранение переходных искажений типа «ступеньки». Суть искажений состоит в том, что выходной сигнал с транзистора отслеживает входной сигнал с разницей на величину падения напряжения U бэ; на положительном интервале входного сигнала выходное напряжение примерно на 0,6 В меньше, чем входное, на отрицательном интервале — наоборот (рис. 3.32).

Рис. 3.32. Иллюстрация переходных искажений типа «ступеньки»
