Приставка имеет источник питания, состоящий из понижающего трансформатора TV1, выпрямительного диода VD1 и конденсатора С3 сглаживающего фильтра.

Транзисторы приставки могут быть низкочастотными или высокочастотными, но обязательно средней или большой мощности, например, П213, П214, ГТ403, П601, КТ814, КТ816, КТ818. Лампы накаливания от карманного фонаря (3,5 В х 0,28 А). При наиболее громких звуках суммарный ток ламп приставки может достигать 0,7…0,8 А. Поэтому в выпрямителе блока питания должен работать диод, рассчитанный на выпрямленный ток около 1 А. Если такого диода не окажется, можно использовать четыре диода серии Д226 или Д7, соединив их по мостовой схеме.

В коллекторные цепи транзисторов можно включить не по одной, а по две — три лампы, соединенные параллельно. Но тогда в выпрямителе надо будет использовать диод на ток 3…5 А, например Д242А, а транзисторы, чтобы не перегревались, установить на теплоотводящие радиаторы. Между базами и коллекторами транзисторов можно включить подстроечные или переменные резисторы сопротивлением по 2–3 кОм, которые совместно с постоянными резисторами R1—R3 образуют делители напряжения, открывающие транзисторы. При налаживании приставки этими резисторами можно выбрать режим работы транзисторов, когда нити накала ламп еле светятся.

В качестве сетевого трансформатора TV1 можно использовать выходной трансформатор ТВК-110 или ТВК-90 кадровой развертки телевизора или любой другой трансформатор, понижающий напряжение сети до 5…6 В. Напряжение на выходе выпрямителя должно быть не менее 7…8 В.

Дроссель L1 намотан на двух сложенных вместе ферритовых кольцах 66НН с внешним диаметром 7 мм, а дроссель L2 — на трёх сложенных вместе таких же кольцах. На каждый из таких сердечников надо намотать по 200 витков провода ПЭЛШО или ПЭВ-1 0,1.

Конструкция экрана с освещающими его лампами может быть такой, как на рис. 3.27, б . Лампы размещены на задней стенке ящика, оклеенного внутри алюминиевой фольгой или обитого жестью. Фольга или жесть выполняют роль рефлектора. Лампы можно покрыть в соответствующие цвета цветным лаком либо обтянуть их резиной от надувных шаров соответствующего цвета.

Экраном, являющимся передней стенкой ящика, служит матовое стекло размерами не более 13…18 см. От ламп идут провода к соответствующим им транзисторам, смонтированным вместе с фильтрами и блоком питания в другом ящике.

Экраном может также служить органическое стекло, окрашенное в молочный цвет. Для этого органическое стекло погружают в концентрированную серную кислоту на 1…10 минут. После обработки в кислоте его тщательно промывают в проточной воде и сушат. При выдерживании в кислоте в течение 1…3 минут поверхность стекла не теряет глянца и будет иметь молочный цвет. Если же травить дольше, то его поверхность становится белой и слегка матовой. С увеличением времени воздействия кислоты белый слой становится толще. Если необходимо оставить на органическом стекле прозрачные места, то эти части поверхности покрывают тонким слоем воска. После промывки и сушки воск удаляют.

Работая с серной кислотой, помните, что она опасна, так как при попадании капель воды разбрызгивается. Попавшие на кожу брызги могут вызвать тяжелые ожоги. Поэтому работать следует в резиновых перчатках и в защитных очках. Для погружения детали или изделия в кислоту пользуйтесь пинцетом. На случай попадания кислоты на кожу или одежду всегда имейте под рукой нейтрализующий действие кислоты крепкий раствор питьевой соды или 10 %-ный раствор нашатырного спирта.

3.5.2. Усилитель звуковой частоты «электронное ухо»

Устройство позволяет прослушивать в лесу голоса птиц, может быть использовано как УЗЧ в изготавливаемых приемниках и т. д. Он представляет собой высокочувствительный усилитель звуковой частоты, собранный на трех транзисторах (рис. 3.28).

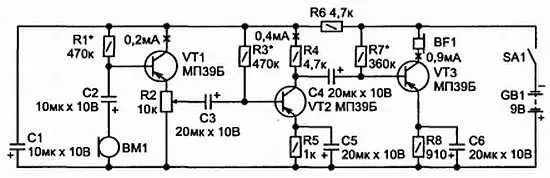

Рис. 3.28. Принципиальная схема «Электронного уха»

Сигнал с микрофона ВМ1 подается через конденсатор С2 на первый каскад усилителя, собранный на транзисторе VT1. Это эмиттерный повторитель (каскад с общим коллектором), он обеспечивает согласование выходного сопротивления микрофона с входным сопротивлением УЗЧ (об этом написано в главе « Полупроводниковые приборы »).

Если микрофон ВМ1 подключить сразу к каскаду усиления с общим эмиттером, который имеет относительно невысокое входное сопротивление, то не вся мощность, развиваемая микрофоном, будет использована. Нагрузкой эмиттерного повторителя является переменный резистор R2, который одновременно является регулятором усиления.
