В заключение несколько практических советов, связанных с возможными изменениями в самом устройстве защиты.

Если возникнут трудности с подбором высоковольтных стабилитронов VD7 и VD8, то возможно применение одного стабилитрона КС533А с дополнительным транзистором КТ940А, как показано на рис. 3.37, а . Переменным резистором R8 устанавливают напряжение порога срабатывания системы защиты. Однако ее надежность при этом несколько снизится, так как транзистор VT1 может «уходить на обрыв», и устройство не отключит нагрузку в случае превышения входного переменного напряжения. Стабилитроны же, как правило, выходят из строя на «замыкание», и это приводит лишь к отключению нагрузки.

Устройство удастся упростить, если заменить тринистор VS1 и оптрон U1 оптотиристором соответствующей мощности — с выходным импульсным током не менее 1 А, например, серии ЛОУ160. Полуавтомат с таким оптроном должен надежно блокировать по питанию обмотку реле К1 быстрой разрядкой конденсатора С4. Наиболее распространенный оптрон серии ЛОУ10З выдерживает импульсный ток значением до 0,5 А, которого может оказаться недостаточно для надежной работы устройства.

Вообще же оптрон можно заменить маломощным импульсным трансформатором. Подойдет, например, согласующий трансформатор усилителя 3Ч переносного транзисторного радиоприемника или аналогичный, обмотки которого содержат по 150…300 витков провода ПЭВ-2 0,15…0,3. Обмотку с меньшим числом витков подключают к цепи управления тринистором VS1 (рис. 3.37, б ), а обмотку с большим числом витков — вместо излучающего диода оптрона U1. Резисторы R3 и R4 в этом случае из устройства удаляют.

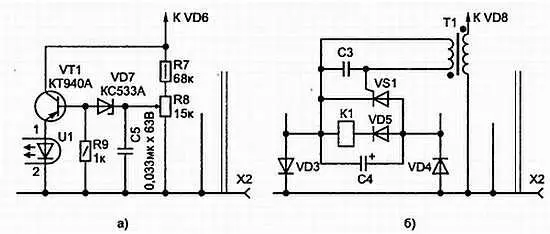

Рис. 3.37. Некоторые возможные изменения в конструкции полуавтомата

Для надежной работы устройства в качестве SB1 следует установить кнопку, рассчитанную на полный пусковой ток защищаемого устройства. В цепь анода тиристора VS1 желательно установить ограничительный резистор сопротивлением порядка 10 Ом, он предохранит тиристор от возможного пробоя разрядным током конденсатора С4.

3.5.5. Тиристорный регулятор напряжения

Этот прибор позволяет регулировать напряжение на активной нагрузке в пределах от нескольких десятков вольт до 220 В при нагрузке мощностью до 1000 Вт. Принципиальная схема регулятора приведена на рис. 3.38.

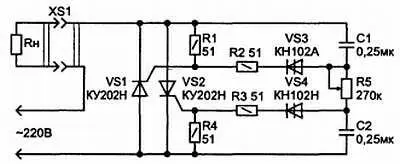

Рис. 3.38. Принципиальная схема тиристорного регулятора напряжения

Тринисторы VS1 и VS2 включены навстречу друг другу — параллельно между собой и последовательно с нагрузкой; они поочередно пропускают ток то в одном, то в другом направлении.

При включении регулятора в сеть в первый момент оба тринистора закрыты и конденсаторы C1, С2 заряжаются через переменный резистор R5.

Выходное напряжение устанавливают с помощью переменного резистора R5, который совместно с конденсаторами C1, С2 образует фазосдвигающую цепочку. Тринисторы управляются импульсами, формируемыми с помощью динисторов VS3, VS4.

Если тринисторы VS1, VS2 установить на радиаторы, то можно увеличить нагрузку до 1,5 кВт.

В некоторый момент времени, который определяется сопротивлением включенной в цепь части резистора R5, когда напряжение на конденсаторах станет равным напряжению включения U вклдинистора, открывается один из динисторов (какой именно, зависит от полярности полупериода) и параллельно конденсатору, например С2, подключается цепочка из двух резисторов R3, R4.

На резисторе R4 появляется скачок напряжения, равный половине напряжения переключения (=< 5 В). Напряжение на конденсаторе U c2распределяется между резисторами R3, R4 и динистором VS4. Этот скачок напряжения включит тринистор VS2, и через нагрузку потечет ток. Отключается указанный тринистор в начале отрицательного полупериода сетевого напряжения; тогда же начинается новый цикл зарядки конденсаторов, но уже в обратной полярности. Теперь открывается второй динистор и второй тринистор.

Резисторы Rl, R4, каждый по 51 Ом, рекомендуется подключать в цепь управления для повышения надежности работы тринисторов.

Особенность работы этой схемы состоит в том, что в ней используются оба полупериода переменного тока.

При использовании динисторов типа КН102Б или КН102В емкости конденсаторов C1, С2 надо уменьшить до 0,2 мкФ и 0,15 мкФ соответственно. Напряжения переключения для них равны 7 В и 10 В соответственно. Конденсаторы любые малогабаритные на напряжение не менее 300 В. Постоянные резисторы типа МЛТ или ВС, переменный резистор типа СП2-2-1.
