Допустимое обратное напряжение U обр — среднее значение за период, при котором обеспечивается надежная длительная работа диода. Превышение обратного напряжения приводит к пробою и выходу диода из строя. С повышением температуры значения обратного напряжения и прямого тока снижаются.

Обратный ток I обр — среднее значение за период обратного тока при допустимом U обр. Чем меньше обратный ток, тем лучше выпрямительные свойства (свойства односторонней проводимости) диода. Повышение температуры на каждые 10 °С приводит к увеличению обратного тока у германиевого и кремниевого диодов в 1,5…2 раза и более.

Максимальная постоянная, или средняя за период, мощность Р макс, рассеиваемая диодом, при которой он может длительно работать, не изменяя своих параметров.

Предельный режим использования диодов характеризует максимально допустимое обратное напряжение U обр. макси максимальный выпрямленный ток I пр. макс.

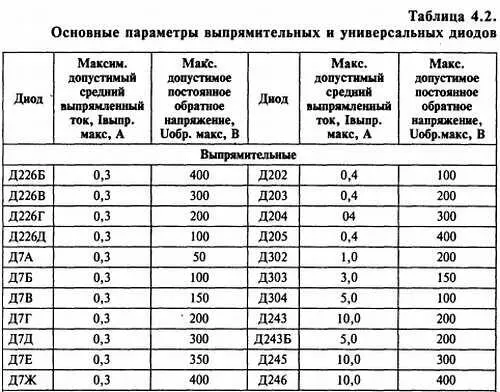

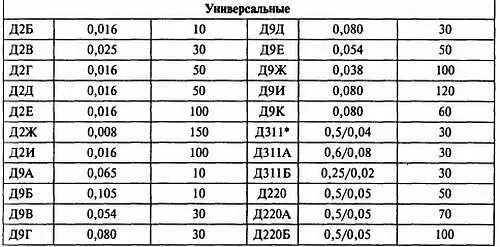

Основные параметры наиболее распространенных диодов приведены в таблице 4.2.

* В числителе — максимально допустимый импульсный прямой ток, в знаменателе — максимально допустимый постоянный или средний прямой ток.

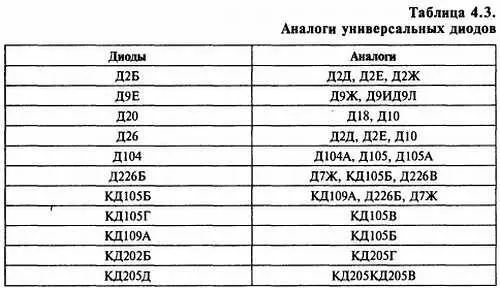

Если в вашей «кладовке» не оказалось нужного диода, то можно его заменить другим, т. е. найти ему аналог (см. табл. 4.3).

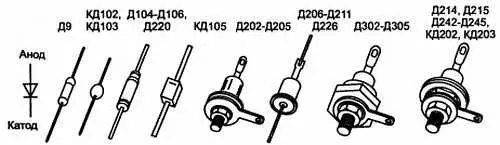

Внешний вид диодов показан на рис. 4.6.

Рис. 4.6. Внешний вид диодов

Маркировка диода нанесена либо на корпусе, либо на выводах в одном случае буквами и цифрами, в другом цветными метками. Диоды Д9 маркируют цветными точками в середине корпуса: Д9Б — красной, Д9В — оранжевой, Д9Г — желтой, Д9Д — белой, Д9Е — голубой, Д9Ж — зеленой и голубой, Д9И — двумя желтыми, Д9К — двумя белыми, Д9Л — двумя зелеными. Около вывода анода на корпусе ставят красную точку.

Для диодов серии D220 принята иная система. Все они маркируются желтой точкой, вывод анода отмечается красной точкой, а вывод катода помечается синей точкой для диода Д220, черной для Д220А, зеленой для Д220Б.

А теперь допустим, что у вас оказался уже работавший в каком-либо устройстве диод. Как узнать, исправен он или нет? Если у вас есть авометр, тогда это не составит труда, для этого необходимо измерить его прямое R при обратное R обрсопротивления (рис. 4.7).

Рис. 4.7. Измерение прямого и обратного сопротивлений диода с помощью авометра

Если прямое сопротивление составляет десятки ом, а обратное — несколько единиц или десятков килоом, то диод исправен. Чем меньше прямое сопротивление и больше обратное, тем выше качество диода. Если же и прямое и обратное сопротивления бесконечно большие, значит, диод перегорел. А если у вас авометра нет, то и это не беда. Возьмем батарею 3336Л (на 4,5 В) или «Крону» (на 9 В) и лампочку от карманного фонаря, подключим их так, как показано на рис. 4.8. Лампочка должна «гореть», когда «+» батареи подключен к аноду диода, — это говорит о том, что диод исправен.

Рис. 4.8. Проверка исправности диода с помощью батарейки и лампочки от карманного фонаря

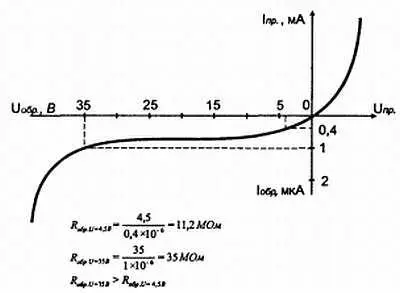

При проверке диода омметром (авометром) следует учитывать, что из-за нелинейности ВАХ диода измеренные значения и зависят от напряжения источника питания омметра. Чем больше это напряжение, тем меньшими получаются значения R при большими R обр. Измеренные обратные сопротивления оказываются много меньше тех значений, которые соответствуют более высоким обратным напряжениям, прикладываемым к диодам в схемах различных устройств (рис. 4.9).

Это обстоятельство следует всегда учитывать, особенно при отбраковке выпрямительных диодов. Рекомендации по применению диодов (перенести сюда).

Рис. 4.9. В зависимости от величины обратного напряжения будет различно и сопротивление диода
