Для проверки исправности стабилитронов Д808…Д813, Д815 и др. можно воспользоваться любым авометром. Если при измерении прямого сопротивления авометр покажет сопротивление 100… 150 Ом, а при измерении обратного сопротивления стрелка прибора не сдвинется с места (на шкале «Ω∙10»), то стабилитрон считается исправным.

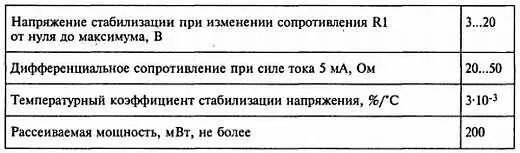

Если у вас нет нужных стабилитронов, можно использовать регулируемый аналог на транзисторах (рис. 4.13, б ). Он имеет такую же ВАХ, как и стабилитрон, причем напряжение стабилизации можно регулировать в пределах 3…20 В резистором R1. Аналог представляет собой двухкаскадный усилитель постоянного тока (УПТ), охваченный отрицательной обратной связью (ООС) через делитель напряжения R1, R2, R3. Напряжение стабилизации определяется соотношением сопротивлений резисторов делителя, который устанавливают таким, чтобы напряжение на эмиттерном переходе транзистора VT1 было равно 0,7 В. При увеличении, например, напряжения на аналоге напряжение на базе транзистора VTI тоже увеличится, что приведет к увеличению тока через транзистор VT2, а следовательно, к компенсации повышения выходного напряжения. При указанных на схеме номиналах элементов регулируемый аналог имеет следующие характеристики:

Для установки напряжения стабилизации аналог подключают к источнику с напряжением 20…30 В через балластный резистор R бсопротивлением 5…10 кОм и подстроечным резистором R1 устанавливают необходимое напряжение на выводах аналога.

Допускается последовательное соединение любого числа стабилитронов. Это в ряде случаев оказывается конструктивно и экономически выгоднее, чем использование одного более мощного и высоковольтного стабилитрона. В целях резервирования (повышения надежности бесперебойной работы) стабилитроны одного типа могут быть включены параллельно. При этом суммарная мощность, рассеиваемая на всех стабилитронах, не должна превышать максимально допустимую мощность рассеивания одного стабилитрона данного типа. Стабилитроны средней и большой мощности при работе должны устанавливаться на радиаторах.

Для повышения надежности работы стабилитронов целесообразно их эксплуатировать на 20…30 % ниже предельных значений по мощности рассеивания.

4.3.1. Общие сведения

«Транзистор» в переводе с английского означает «преобразователь сопротивления». Это полупроводниковый прибор, который служит для усиления и переключения сигналов.

Транзисторы, в которых прохождение тока через кристалл полупроводника обусловлено движением двух различных типов носителей заряда (электронов и дырок), называют биполярными. Особую группу составляют полевые, или униполярные транзисторы, которые работают с носителями заряда лишь одного знака (электронами или дырками), а также однопереходные транзисторы (двухбазовые диоды). Пока что мы будем вести речь о биполярных транзисторах, называя их просто транзисторами.

Выпускаются германиевые и кремниевые транзисторы. Они бывают р-n-р (читается «П-Н-П») и n-р-n (читается «Н-П-Н») структуры. УГО этих транзисторов и их диодные эквивалентные схемы приведены на рис. 4.14.

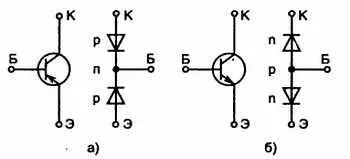

Рис. 4.14. УГО и эквивалентные схемы биполярных транзисторов

В настоящее время большинство транзисторов, в том числе транзисторы интегральных схем, выпускают на основе кремния, и они имеют, как правило, структуру n-р-nтипа.

Транзистор состоит из двух противоположно включенных диодов, которые обладают одним общим n - или p -слоем. Электрод, связанный с ним, называется базой Б, а два других электрода называются эмиттером Эи коллектором К.

Диодные эквивалентные схемы поясняют структуру включения переходов транзистора. Хотя эта схема не характеризует полностью функции транзистора, она дает возможность представить действующие в нем обратные и прямые напряжения. Кроме того, диодные эквивалентные схемы позволяют определить практически структуру и электроды неизвестного транзистора, о чем разговор пойдет ниже.

На рис. 4.15 показаны условные графические обозначения транзисторов n-р-n и р-n-р структуры, выполненные на основе германия и кремния, и типовые напряжения на их электродах.
