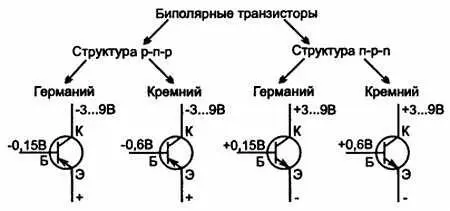

Рис. 4.15. УГО транзисторов на основе германия и кремния и типовые напряжения на их электродах

А на рис. 1П показаны цоколевки и упрощенные изображения корпуса со стороны выводов наиболее широко применяемых в любительской практике биполярных транзисторов мощности, а на рис. 2П — цоколевка полевых транзисторов малой мощности (буквенные индексы транзисторов на рис. 1П и 2П опущены).

4.3.2. Схемы включения транзисторов

В рабочем режиме к электродам транзисторов подключают постоянное напряжение внешних источников питания. Помимо постоянных напряжений, к электродам подводят сигналы, подлежащие, например, усилению. В связи с этим различают входную цепь, в которую подводят сигнал, и выходную, в которой с нагрузки снимают сигнал. В зависимости от того, какой из электродов при включении транзистора является общим для входной и выходной цепей, различают схемы с общей базой ОБ, общим эмиттером ОЭ и общим коллектором ОК. В схеме с общей базой (рис. 4.16, а ) входной цепью является цепь эмиттера, выходной — цепь коллектора. В схеме с ОЭ (рис. 4.16, б ,) входной является цепь базы, а выходной — цепь коллектора. В схеме с ОК (рис. 4.16, в ) входной является цепь базы, а выходной — цепь эмиттера.

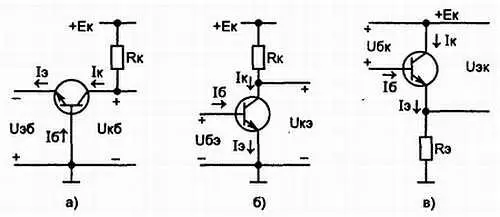

Рис. 4.16. Схема включения транзистора: а) с ОБ; б) с ОЭ; в) с ОК

Потенциал общего электрода схемы принимают равным нулю, а напряжения на других отсчитывают относительно потенциала общего электрода. Обозначения напряжений в цепях транзистора снабжают буквенными индексами, указывающими на электроды, между которыми оно включено, причем второй индекс относится к общему электроду схемы, например, U бэ, U кэ, U бки т. д.

Физические процессы, протекающие в транзисторах со структурой n-р-n и р-n-р , одинаковы. В транзисторах р-n-р , в отличие от транзисторов n-р-n , подается напряжение обратной полярности, а токи имеют противоположное направление.

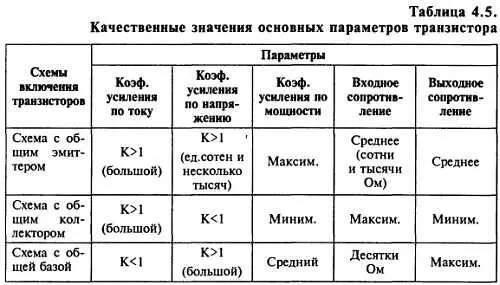

В таблице 4.5 дается качественная оценка основных параметров схем с ОЭ, ОК и ОБ. Схема с ОЭ имеет наибольшее усиление по мощности и средние значения входного и выходного сопротивлений, поэтому она чаще других используется в усилителях.

4.3.3. Основные параметры транзисторов

Система параметров транзисторов насчитывает более пятидесяти параметров и характеристик. Как и для диодов, параметры транзисторов подразделяются на параметры, имеющие предельно допустимые значения (максимально и(или) минимально допустимые значения) и параметры, значения которых характеризуют свойства приборов.

Система предельно допустимых параметров включает в себя предельно допустимые значения напряжений коллектор-эмиттер, коллектор-база и база-эмиттер, предельно допустимые значения токов коллектора и базы и т. д. Предельно допустимые значения тока и напряжения обычно задаются для стационарных условий (например, постоянный ток коллектора), но могут приводиться и для импульсного режима работы. В этом случае оговаривается длительность импульса t nи частота f .

Система основных параметров, как правило, зависит от функционального назначения транзистора, его мощности и частотного диапазона работы, а также от рабочего режима и температуры, причем с увеличением температуры зависимость параметров от режима сказывается более сильно. В справочниках приводятся, как правило, типовые (усредненные) зависимости параметров транзисторов от силы тока, напряжения, температуры, частоты и т. д. Эти зависимости должны использоваться при выборе типа транзистора и сравнительных расчетах, так как значения параметров транзисторов одного типа не одинаковы, а лежат в некотором интервале. Этот интервал ограничивается минимальным или максимальным значением, указанным в справочнике.

В конце книги некоторых справочников помещен алфавитно-цифровой указатель транзисторов и указаны страницы. Поэтому данные о любом транзисторе можно найти быстро.

Перечень основных предельных эксплуатационных параметров (исключая СВЧ-транзисторы и силовые транзисторы) приведен в таблице 4.6.
