На сигналы радиостанций приемник настраивают блоком КП1-С4. Усиленный радиочастотный сигнал, снимаемый с выхода операционного усилителя (вывод 6 ), детектируется диодами VD1 и VD2, включенными по схеме удвоения напряжения, фильтруется конденсатором С7 и далее подается на вход УЗЧ для последующего усиления и преобразования в звук. Полосу пропускания радиочастотного тракта регулируют резистором R2, а чувствительность — резистором R1.

Такое устройство, смонтированное на плате размерами 60x50 мм (рис. 7.26), можно использовать в виде приставки к радиоаппарату, в котором есть УЗЧ, например, к магнитофону, электрофону.

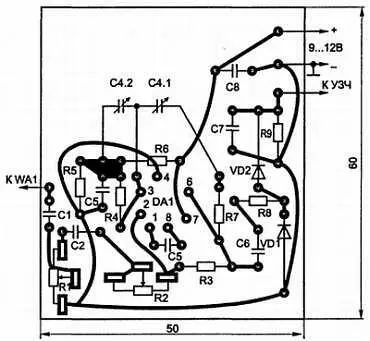

Рис. 7.26. Печатная плата приёмника без катушек индуктивности

Операционный усилитель DA1 может быть К544УД2А, К544УД2Б, К140УД11, К574УД1, блок КПЕ С4 — любой малогабаритный с максимальной емкостью секций 200300 пФ. Конденсаторы постоянной емкости — KЛC, КМ; диоды VD1 и VD2 — любые детекторные или импульсные, лучше германиевые. Резисторы R1 и R2 — СПЗ-З, СПО, остальные — ВС, MЛT.

Налаживание проводят в такой последовательности: к выходу детекторного каскада подключить головные телефоны. Движок резистора R1 установить в среднее положение, резистора R2 — в крайнее левое (по схеме) положение и подключить антенну. Изменяя емкость секций блока КПЕ, настройте приставку на радиостанцию, прием которой возможен в вашей местности. Если сигнал не прослушивается, то понемногу уменьшайте сопротивление резистора R2, смещая движок вправо, и повторно добивайтесь настройки до необходимого качества радиоприема.

Если при максимальной емкости блока КПЕ каскад возбуждается при любом сопротивлении резистора R2, следует увеличить его сопротивление в два раза, а если и это не помогает, то попробуйте подобрать емкость конденсатора С3 в пределах 10…30 пФ.

Какие изменения можно внести в приставку? Если подходящего блока КПЕ нет, замените его сдвоенным переменным резистором, например СП-III. В этом случае цепь положительной обратной связи монтируйте по схеме на рис. 7.27.

… показана схема с рис. 7.28… :(

Рис. 7.27. Вариант схемы приёмника без катушек индуктивности

При номиналах резисторов и конденсаторов, указанных на схеме, приемник будет перестраиваться и работать устойчиво только в диапазоне ДВ.

Приставку можно использовать для приема 2-й и 3-й программ проводного вещания. Для этого ее подключают к радиотрансляционной сети через дополнительную приставку-переходник, схема которой приведена на рис. 7.28, одновременно увеличив сопротивление резисторов моста Вина (R4 и R7 — на рис. 7.25) до 10 кОм или емкость конденсаторов С4 и С9 (рис. 7.28) до 300 пФ.

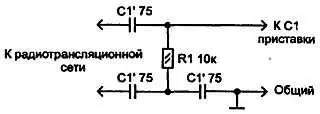

Рис. 7.28. Использование приемника для приёма 2-й и 3-й программ проводного вещания

Приставка может быть с фиксированной настройкой на одну радиовещательную станцию. В этом случае конденсаторы переменной емкости и переменные резисторы заменяют постоянными. Номиналы элементов моста Вина R (R4, R7) и С (С4.1, С4.2) можно определить по формуле:

f= 1/2π RC,

где f — частота настройки. Номиналы резисторов выбирайте в пределах 5,1…15 кОм.

7.4.10. УКВ-приемник на два диапазона[17]

Приемник содержит (рис. 7.29) всего-навсего один настраиваемый контур. Тем не менее обеспечивается уверенный прием сигналов УКВ-радиостанций в двух диапазонах: 64…73 МГц и 87,5…108 МГц. Предлагаемая конструкция проста в изготовлении и налаживании. А малые габариты в сочетании с довольно высокими эксплуатационными качествами и техническими характеристиками делают ее поистине незаменимой для приема передач не только на территории России, стран СНГ, но и во время туристических поездок за границу.

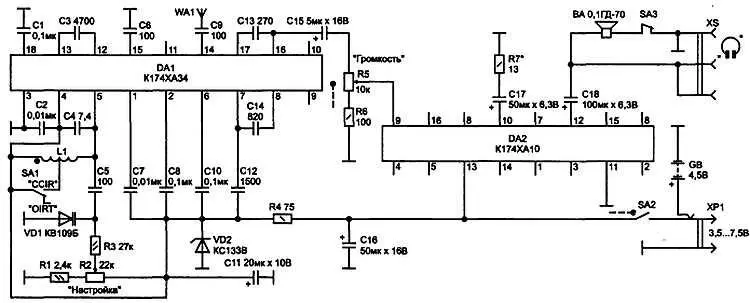

Рис. 7.29. Схема УКВ приёмника на два диапазона

Питание приемника универсальное: от трех элементов А316 (аккумуляторов ЦНК-045) или от сети (например, через блок «Электроника Д2-10М» от микрокалькулятора). Подойдет и любой самодельный источник питания, имеющий на выходе стабилизированное напряжение 3,5…7,5 В при токе нагрузки не менее 50 мА. Работоспособность приемника сохраняется при разрядке батарей до 3 В. В приемнике предусмотрена возможность подключения головных телефонов «Электроника ТДС 13-2» или аналогичного типа. При этом отсоединяется динамик и улучшается качество звучания. Основу конструкции составляет микросхема K174XA34. Разработанная специально для миниатюрной радиоаппаратуры, она представляет собой однокристальный УКВ-приемник, который имеет в своем составе апериодический усилитель высокой частоты, смеситель, гетеродин, УПЧ и усилитель-ограничитель, фазоинвертор, ЧМ-демодулятор, предварительный УНЧ, систему шумопонижения и систему сжатия девиации. Сигнал, принятый антенной WA1, поступает на вход микросхемы через разделительный конденсатор С9. Элементы С4, L1, VD1 определяют частоту гетеродина, который работает на первой гармонике. Переключением секции катушки при помощи переключателя SA1 производится смена диапазона. Настройка на ту или иную радиостанцию осуществляется изменением частоты гетеродина при помощи варикапа VD1 и переменного резистора R2. Последний служит для корректировки нижней границы диапазона.
