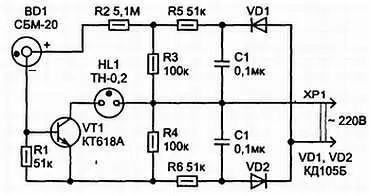

Рис. 7.20. Схема индикатора радиации

Последняя зажигается лишь при открытом транзисторе VT1, а открывается она, когда радиационное излучение ионизирует газ внутри датчика BD1. Резистор R1 способствует надежному закрыванию транзистора VT1 при отсутствии радиационного излучения, а резистор R2 ограничивает базовый ток этого транзистора при наличии излучения.

Когда источника радиации поблизости нет, естественный радиационный фон вызывает в счетчике Гейгера-Мюллера в течение одной минуты 20…30 электрических импульсов. Следовательно, транзистор VT1 должен на короткое время открываться — индикаторная лампа HL1 вспыхивает через 2…3 секунды, правда, без строгой периодичности. При повышении уровня радиации вспышки лампы HL1 учащаются, это можно проверить, поднося к счетчику обычную елочную игрушку, покрытую фосфором. Когда же уровень радиации очень высок, лампа HL1 горит непрерывно.

Чтобы не только видеть показания, но и слышать, последовательно с лампочкой HL1 включают электромагнитный капсюль (телефон). Его громкость вполне удовлетворительна, если сопротивление обмотки превышает 1 кОм.

Вместо счетчика типа СБМ-20 допустимы и другие, например СБМ-11, СБМ-21, СТС-20, СТС-5. Высоковольтный транзистор КТ618А взаимозаменяем с КТ605Б, КТ605БМ, КТ604Б или КТ940А, а диоды КД105Б — с КД105В, КД105Г, КД209А, КД209Б, КД209В. В качестве неоновой лампы взамен ТН-0,2 можно применить, скажем, ТН-0,3, ИНС-1, МН-5 или даже стартерную лампу от люминесцентного светильника. Все резисторы здесь типа МЛТ-0,5 или ОМЛТ-0,5. Конденсаторы должны иметь номинальное напряжение не менее 400 В. Датчик излучения — счетчик Гейгера-Мюллера — следует прикрыть лишь тонкой пластинкой из пластмассы или пластиковой пленкой.

7.4.6. Звучащий брелок[11]

Сравнительно высокая чувствительность брелка достигается благодаря использованию в микрофонном усилителе транзистора с большим статическим коэффициентом передачи тока базы (КТ3102Е), а повышенная громкость «отклика» — применением пьезокерамического излучателя ЗП-1. В режиме «ожидания» работает лишь одна половина ЗП-1, а на «отклик» — обе (в это время на вторую половину излучателя подается напряжение с размахом, равным удвоенному напряжению источника питания). Недостатком же такого варианта исполнения устройства является менее красивый однотональный звук «отклика» (вместо прерывистого).

Источник питания — три аккумулятора Д-0,06, соединенные последовательно; ток потребления в режиме «ожидания» не превышает 115 мкА, в режиме «отклика» — 195 мкА. Брелок (рис. 7.21) состоит из трех основных узлов: микрофонного усилителя на транзисторе VT1, одновибратора, собранного на элементах DD1.1, DD1.2 микросхемы К564ЛА7 (DD1), и генератора колебаний звуковой частоты на элементах DD1.3 и DD1.4 той же микросхемы. Функции микрофона и звукового излучателя выполняет пьезокерамический излучатель НА1.

В режиме ожидания на вход элемента DD1.1 через резистор R3 подается положительное напряжение источника питания GB1. На выходе элемента DD1.2 будет напряжение высокого уровня, которое через резистор R2 поступает на коллектор транзистора VT1 («включает» микрофонный усилитель). В это время конденсатор С1 практически разряжен (напряжение на нем близко к 0), а одновибратор находится в ждущем режиме. Напряжение низкого уровня, поступающее на вывод 13 элемента DD1.3 с выхода элемента DD1.1, запрещает работу звукового генератора. При этом на выходе элемента DD1.4 возникает сигнал низкого уровня, в результате чего излучатель верхней (по схеме) половиной оказывается подключенным к «общему» приводу.

Громкий хлопок в ладоши или свист излучатель ЗП-1 преобразует в напряжение звуковой частоты, первый же положительный полупериод которого открывает транзистор VT1. Появляющийся при этом спад напряжения на коллекторе транзистора воздействует через конденсатор С1 на входной элемент DD1.1 одновибратора. Срабатывая, одновибратор выходным (вывод 4 элемента DD1.2) напряжением низкого уровня отключает микрофонный усилитель, а сигналом высокого уровня, поступающим на вывод 13 элемента DD1.3 с выхода элемента DD1.1, разрешает paботу звукового генератора — брелок переходит в режим отклика. Работа на отклик длится до тех пор, пока напряжение на правой (по схеме) обкладке конденсатора С1 относительно минусового провода источника питания не достигнет высокого уровня В этот момент элементы одновибратора переключаются в исходное состояние, и брелок снова переходит в режим ожидания. А так как нижняя (вторая) половина излучателя включена между входом и выходом элемента DD1.4, то и амплитуда колебаний звуковом частоты на ней в два раза больше, чем на первой. Следовательно, и громкость звучания этой половины больше.
