В целом же устройство работает следующим образом. Когда сигнал низкого уровня на выходе элемента DD1.2 скачком сменяется высоким, примерно в течение 30 мс частота ультразвукового генератора изменяется (за счет плавного открывания транзистора VT1) с 25 до 50 кГц, после чего в течение 35 мс остается равной 50 кГц. Затем, когда сигнал высокого уровня на том же выходе элемента DD1.2 снова сменяется низким, генератор в течение 30 мс уменьшает свою частоту (из-за плавного закрывания транзистора VT1) с 50 до 25 кГц, после чего 35 мс формирует импульсную последовательность низшей частоты. Далее работа устройства циклически повторяется. Частоту инфразвукового генератора можно изменять подборкой резистора R2, время нарастания и спада частоты ультразвукового генератора — подборкой резистора R3, а значение высшей частоты устройства — резистора R6. При необходимости изменения низшей частоты (обычно в сторону ее уменьшения вплоть до 20 кГц) одновременно подбирают резисторы R5 и R7. соблюдая при этом равенство их номиналов. Чтобы оценить на слух работу такого «беззвучного» устройства, частоту ультразвукового генератора придется уменьшить.

7.4.4. Комбинированный бета-гамма радиометр[10]

Радиометры предназначены, как правило, для регистрации гамма-излучения — несомненно опасного, но далеко не единственного спутника радиоактивного загрязнения местности. К числу биологически опасных видов излучений и частиц можно отнести рентгеновские, гамма-излучения, бета-частицы (электроны, позитроны), протоны, нейтроны, альфа-частицы, продукты деления, «горячие» частицы и т. д.

Радиометр (рис. 7.19) позволяет одновременно контролировать гамма- и бета-излучения и состоит из управляемых ключей DA1.1—DA1.4, звукового генератора DD1.1, DD1.2 и выходного каскада (схема ИЛИ-НЕ) на DD1.3.

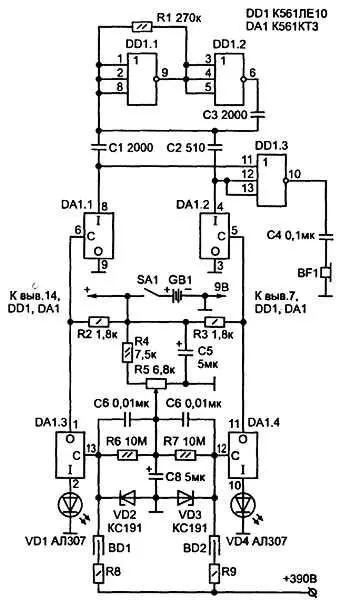

Рис. 7.19. Схема комбинированного бета-гамма радиометра

Индикация импульсов от бета- и гамма-счетчиков (BD1 и BD2) осуществляется раздельно — светодиодами VD1 и VD4, а также звуковым сигналом (580 и 830 Гц) через телефонный капсюль ТК-67 или пьезокерамический излучатель BF1. Чувствительность радиометра (порог срабатывания управляемых ключей, выполненных на микросхеме К561КТЗ) можно плавно регулировать потенциометром R5.

Стабилитроны VD2, VD3 предназначены для защиты входных цепей ключевых элементов. Постоянная времени входных цепей (C6R6; C7R7) определяет длительность импульсов звука и вспышек света. Потребляемый устройством ток не превышает единиц мА. Микросхемы DD1, DA1 можно заменить их аналогами из серий К164, К176, К564.

В качестве бета-счетчика, например BD1, можно использовать счетчики СТС-5, СТС-6, СБМ-10, СИ-9БГ; гамма-счетчика (BD2) — счетчики СИ-xx1, где хх — 11, 13, 19…22, 24, 25 и другие.

Величина сопротивления резисторов R8 и R9 определяется по паспорту выбранного счетчика (обычно 1…20 МОм). При наладке устройства для имитации импульса от счетчика допускается подавать +9 В на катоды стабилитронов VD2, VD3. Высокое напряжение (390 В) для питания счетчиков можно получить от преобразователя напряжения для фотовспышек (с домотанной высоковольтной обмоткой), либо собрав преобразователь напряжения по одной из многочисленных известных схем соответствующего назначения. При использовании в качестве BD1, BD2 двух бета- или двух гамма-счетчиков, закрепленных на штанге на некотором удалении друг от друга, можно одновременно контролировать уровень радиации на поверхности почвы и на заданном удалении от нее. Число каналов регистрации можно увеличить. В этом случае при использовании поглощающих экранов различной толщины возможна оценка спектра излучения по энергиям. Поскольку бета-счетчики, как правило, чувствительны и к гамма-излучению, при измерениях необходимо делать соответствующую поправку.

Калибровку радиометра желательно производить по эталонным бета- и гамма-источникам, либо промышленным радиометром.

7.4.5. Индикатор радиации

Измерить уровень радиационного излучения можно не только дорогостоящим прибором заводского изготовления. Простейшее устройство (рис. 7.20) по силам сделать и своими руками, если у вас есть счетчик (датчик излучения) типа СБМ-20. Питается оно от сети 220 В. На диодах VD1, VD2 и конденсаторах C1, С2 выполнен однополупериодный выпрямитель, собранный по схеме удвоения напряжения. Поскольку на конденсаторах C1, С2 формируется постоянное напряжение, примерно равное 310 В на каждом, общее напряжение выпрямителя составляет приблизительно 620 В. Однако фактически используются далеко не все 620 В. Дело в том, что резисторы R5 и R3 образуют делитель напряжения, сформированного на конденсаторе C1, а резисторы R6 и R4 — на конденсаторе С2. Именно поэтому на резисторах R3 и R4 создается напряжение по 200 В. Таким образом, счетчик Гейгера-Мюллера BD1 (датчик излучения) питается напряжением 400 В, в то время как неоновая лампа HL1 (индикатор излучения) — всего 200 В.
