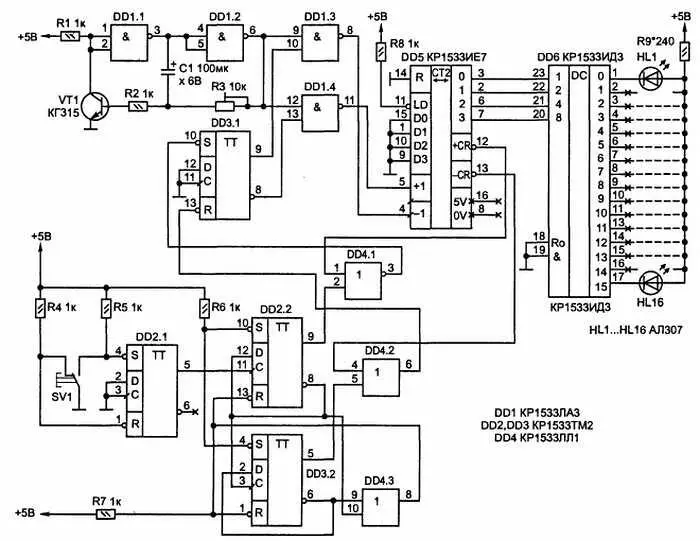

Рис. 7.24. Схема светодинамического устройства «Бегущий огонь»

Выбор одного из трех режимов работы устройства осуществляется последовательными нажатиями кнопки SB1. При включении устройства триггеры DD2.2 и DD3.2 устанавливаются в случайное состояние. Уровни с их прямых выходов определяют режим работы устройства. Генератор на элементах DD1.1, DD1.2 возбуждается на рабочей частоте порядка 10…20 Гц, которую при указанном номинале резистора R3 можно изменять, начиная от 5 Гц. При использовании микросхемы К555ЛАЗ резистор R1 из схемы устройства можно исключить.

Особенностью данного генератора, многократно описанного в литературе, является сохранение сравнительно большого периода колебании при небольшой емкости конденсатора С1. Частоту колебаний можно изменять от 1 Гц, если установить резистор R3 номиналом 82 кОм. Рассмотрим работу устройства в режиме двунаправленного переключения светодиодов.

В этом случае триггеры DD2.2 и DD3.2 находятся в нулевом состоянии, а триггер DD3.1 — в случайном. Предположим, триггер DD3.1 при подаче напряжения питания установился в нулевое состояние, тогда элемент DD1.4 «пропускает» импульсы на суммирующий вход счетчика DD5, состояния которого дешифруются микросхемой DD6 и отображаются светодиодами HL1…HL16. Так как счетчик DD5 работает в режиме сложения, при переполнении на его выходе переноса (вывод 12 ) возникает уровень логического нуля, который поступает на вход элемента ИЛИ DD4.1, а с его выхода воздействует на вход «S» триггера DD3.1, переводя его в единичное состояние. Теперь высокий уровень с прямого выхода триггера воздействует на вход элемента DD1.3, обеспечивая тем самым работу счетчика в режиме вычитания. При достижении нулевого состояния на 13-ом выводе счетчика. DD5 формируется уровень логического нуля, который воздействует на вход элемента DD4.2, а с его выхода — на вход «R» триггера. Описанный процесс повторяется до момента нажатия кнопки SB1. При нажатии кнопки SB 1 триггер DD2.2 устанавливается ж единичное состояние, триггер DD3.2 состояние не меняет. В таком состоянии первый же импульс с выхода переполнения — вывода 13 счетчика, «пройдя» через элемент DD4.2, устанавливает триггер DD3.1 в нулевое состояние, которое сохраняется до следующего нажатия кнопки SB 1.

Светодиоды переключаются в одном направлении. При третьем нажатии кнопки SB1 триггеры DD2.2 и DD3.2 устанавливаются в единичное состояние. При этом уровни логического нуля с их инверсных выходов воздействуют на входы элемента DD4.3, уровень логического нуля с выхода которого устанавливает триггеры DD2.2.H DD3.2 в нулевое состояние, воздействуя на входы «R».

Работоспособность устройства сохраняется при снижении напряжения источника питания до 4 В, что немаловажно при питании устройства от аккумуляторов. При желании можно установить не 16, а 10 светодиодов, заменив счетчик К1533ИЕ7 на К1533ИЕ6, а дешифратор К1533ИДЗ — на КК155ИД1.

7.4.9. Радиоприемник без катушек индуктивности[14]

Известно, что на входе радиоприемника ставят резонансный контур, служащий для выделения сигнала требуемой частоты и подавления сигналов других частот, мешающих радиоприему. Основной элемент такого контура — катушка индуктивности, с намоткой которой у начинающего радиолюбителя нередко возникают проблемы.

Однако можно вообще обойтись без катушки индуктивности, если использовать во входных цепях приемника активные фильтры на операционном усилителе (ОУ) и RC-цепи. Но в этом случае вместо магнитной антенны приходится применять простейшую электрическую антенну — отрезок провода длиной 0,7…1,5 м. Пользоваться же таким приемником можно только для приема наиболее мощных отдаленных и местных радиостанций СВ и ДВ диапазонов.

Схему радиочастотного тракта такого варианта приемника — без катушек индуктивности — вы видите на рис. 7.25.

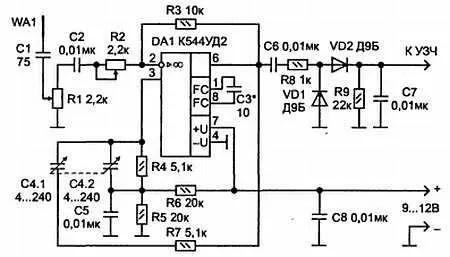

Рис. 7.25. Схема радиоприёмника без катушек индуктивности

Он представляет собой усилительный каскад на операционном усилителе, охваченный отрицательной и положительной обратной связью. Цепь отрицательной обратной связи (ООС) образуют делитель напряжения R3R2R1, а цепь положительной обратной связи (ПОС) — так называемый мост Вина, в который входят резисторы R7, R6 и блок конденсаторов переменной емкости (КПЕ) С4. Если глубина обратной связи через мост Вина больше, чем через делитель напряжения R3R2R1, то каскад возбуждается и становится генератором электрических колебаний. А если наоборот, то каскад станет работать как селективный (избирательный) усилитель и обеспечивать максимальное усиление на частоте, определяемой параметрами моста Вина. Чем ближе режим работы каскада к порогу генерации, тем больше его усиление и уже частотная полоса пропускания.
