В Бессонов - Радиоэлектроника для начинающих (и не только)

Преобразованный сигнал поступает на вход УПЧ, промежуточная частота которого около 70 кГц. Столь низкая промежуточная частота позволяет отказаться от контуров за счет использования активных фильтров, которые имеют достаточно высокую добротность. Фазоинвертор и ЧМ-демодулятор также собраны с помощью операционных усилителей и RC-цепей. При этом внешними элементами являются только конденсаторы С3, С7, С8, С10, С12, С14, а резисторы и операционные усилители имеются в составе микросхемы. Благодаря интегральной технологии и отсутствию катушек индуктивности уменьшены размеры приемника. Существенно упростилась и его наладка. А выбор относительно низкой промежуточной частоты позволил к тому же выигрышно использовать микросхему К174ХА34 с током потребления, не превышающим 7 мА, в то время как, скажем, у микросхемы К174ХА5 этот параметр менее экономичен. Закономерен вопрос: как же при f пр= 70 кГц и девиации частоты ±50 кГц удается получить коэффициент нелинейных искажений (КНИ)? 3 %? А дело все в том, что в микросхеме К174ХА34 имеется специальная система сжатия девиации примерно в 10 раз. Это и позволяет снизить КНИ при столь небольшой промежуточной частоте. Напряжение, подаваемое на варикап, поддерживается на требуемом уровне с помощью параметрического стабилизатора, собранного на элементах R4, VD2, С11. Это необходимо для того, чтобы при разрядке батарей не смещалась частота настройки приемника.

Хотя внутри микросхемы имеется свой стабилизатор, тем не менее ее приходится питать от параметрического. И все потому, что сетевой блок питания «Электроника Д2-10М» при токе менее 50 мА обеспечивает напряжение более 7 В. А это больше, чем максимально допустимое напряжение питания микросхемы К174ХА34. Но вернемся к описанию работы приемника. Продетектированный и усиленный сигнал НЧ поступает через разделительный конденсатор С15 на регулятор громкости. А затем — на выходной УНЧ, в качестве которого используется низкочастотный усилитель микросхемы К174ХА10. Схема включения УНЧ типовая и пояснений не требует. Что касается «нерационального» на первый взгляд использования микросхемы К174ХА10, то здесь иной расклад. Главное — получить достаточно хорошие параметры при минимальных размерах и низком напряжении питания. И цель эта достигнута. Конечно, совсем не обязательно собирать усилитель низкой частоты по предлагаемой схеме. В конструкции приемника можно использовать и любой УНЧ на транзисторах, способный работать при напряжении питания от 3,5 до 7,5 В. Этот усилитель должен иметь к тому же чувствительность не хуже 100 мВ, входное сопротивление более 10 кОм, коэффициент нелинейных искажений менее 3 % и заданный диапазон воспроизводимых частот. Выключатель SA3 служит для отсоединения динамика при прослушивании приемника на головные телефоны или внешнюю акустическую систему с сопротивлением не менее 4 Ом, При подключении внешнего источника питания (через разъем ХР1) происходит отсоединение батарей. Если в качестве источника питания взяты не элементы А316, а аккумуляторы ЦНК-045, то желательно предусмотреть их подзарядку от блока питания через дополнительный гасящий резистор сопротивлением 20 Ом (на схеме не показан).

Практически весь приемник собран на печатной плате из двустороннего фольгированного стеклотекстолита толщиной 1 мм.

Чертеж ее приведен на рис. 7.30, а расположение элементов дано на рис. 7.31. Корпус приемника изготовлен из того же материала, что и печатная плата. На левую боковую стенку выведен разъем ХР1 для подключения внешнего источника питания. Отверстия под XS для подключения внешних головных телефонов, переключатели SA1, SA3 и телескопическая антенна WA расположены на верхней стенке корпуса. В передней стенке сделаны щелевые пропилы под ручки регулятора громкости и настройки.

Необходимо учесть, что все элементы, определяющие частоту гетеродина, должны располагаться как можно ближе к выводу 5 микросхемы К174ХА34. А печатные проводники, соединяющие их, — иметь минимальную длину. В противном случае приемник будет работать неустойчиво.

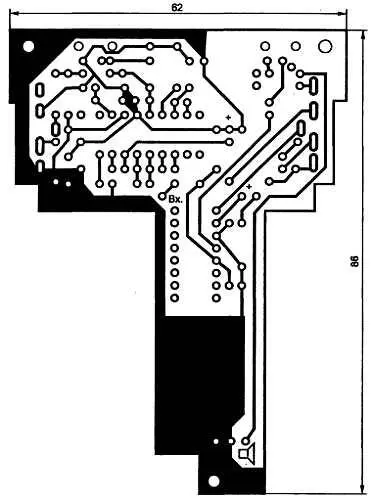

Рис. 7.30, а. Печатная плата УКВ приёмника

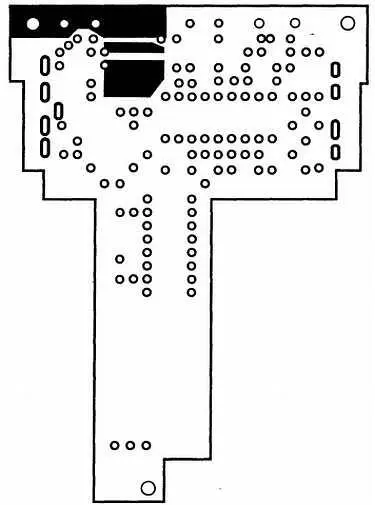

Рис. 7.30, б. Печатная плата УКВ приёмника

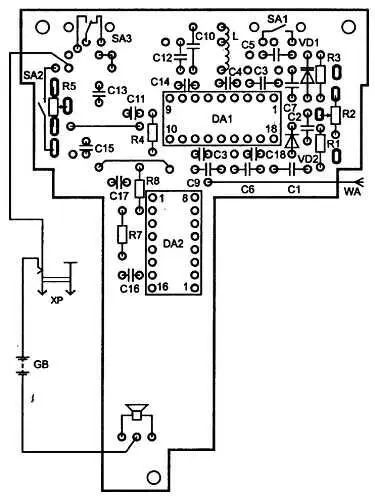

Рис. 7.31. Расположение элементов на печатной плате приёмника УКВ
