Какие еще доработки целесообразно здесь выполнить? Во-первых, используя типовую схему включения микросхемы К174ХА10, можно изготовить всеволновый миниатюрный приемник с низковольтным питанием. Во-вторых, каждый из указанных выше вариантов самоделки легко устанавливается практически в любой магнитофон, превращая последний в магнитолу.

Назначение катушек индуктивности: L1 — преддетекторный контур, частота настройки которого 465 кГц; L2 — катушка связи; L3 — индуктивность фильтра ПЧ, частота настройки контура 465 кГц; L4 — катушка гетеродина, частота настройки зависит от принимаемого диапазона и отличается от него на величину f пр= 465 кГц; L5 — катушка связи; L6, L7 — трансформатор связи.

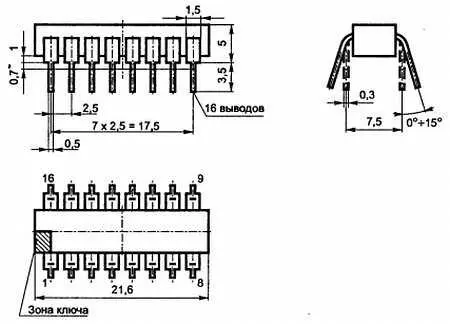

Вместо дефицитного и дорогостоящего пьезофильтра ФП1П-023 в схеме конкретной радиолюбительской конструкции можно установить конденсатор КМ емкостью С = 0,6–1,0 мкФ. При этом несколько ухудшится отношение сигнал/шум. Микросхема выполнена в пластмассовом 16-выводном корпусе типа 238.16—1, общий вид и габариты которого представлены на рис. 7.34.

Рис. 7.34. Общий вид и габариты БИС К174ХА36

7.4.12. Пробник для проверки годности операционных усилителей[35]

ОУ широко используются радиолюбителями в конструкциях различных радиотехнических устройств. Причем в условиях растущей дороговизны на радиоэлементы приходится порой применять микросхемы, которые уже использовались ранее в работе. Чтобы быть уверенным в пригодности такого ОУ, его следует проверить, например, с помощью пробника.

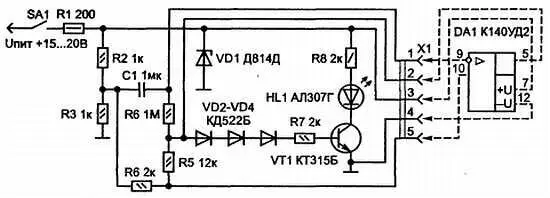

Принципиальная схема пробника показана на рис. 7.35.

Рис. 7.35. Схема пробника для проверки годности операционных усилителей

Тестируемый ОУ подключают к гнездам разъема X1 (в качестве примера показано подключение ОУ К140УД2). Такое включение образует релаксационный генератор, вырабатывающий прямоугольные импульсы (меандр) с частотой 1…2 Гц. Напряжение питания поступает на генератор с параметрического стабилизатора R1VD1. Если ОУ окажется годным, генератор начнет работать, а светодиод HL1 — вспыхивать в такт с частотой генерируемых импульсов. В случае, если проверяемый ОУ окажется неисправным, генератор работать не будет, а светодиод, в зависимости от причины неисправности усилителя, будет либо гореть непрерывно, либо вовсе не вспыхнет.

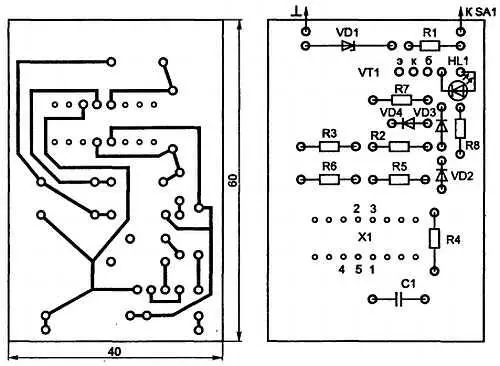

В пробнике можно применить, кроме указанных на схеме, транзисторы КТ312А-КТ312В, КТ315А, КТ315В-КТ315И, КТ503А-КТ503Е, диоды КД521А-КД521Г, КД103А, КД103С, стабилитрон Д814Г. Разъем X2 — монтажная панель для микросхем, тип корпуса которых 2103.16. Детали устройства размещают на печатной плате (рис. 7.36), выполненной из одностороннего фольгированного стеклотекстолита толщиной 11,5 мм.

Правильно собранный пробник не нуждается в наладке. С помощью пробника можно проверить практически все наиболее используемые в практике ОУ, кроме тех, выходное сопротивление которых сравнимо или превышает сопротивление резистора R7, например, микромощные ОУ К140УД12, К153УД4.

Рис. 7.36. Печатная плата пробника

7.4.13. Пробник для операционных усилителей[36]

В предлагаемом устройстве можно оперативно проверить работоспособность операционных усилителей (ОУ). Само устройство имеет всего шесть пассивных элементов (рис. 7.37) и при отключенной микросхеме совершенно не потребляет тока. Проверка происходит в режиме генерации звуковых колебаний. Подключение исправной микросхемы образует низкочастотный генератор прямоугольных импульсов с звуковым излучателем. В качестве последнего использованы головные телефоны с сопротивлением не менее 50 Ом. Делитель напряжения на резисторах R3 и R4 формирует напряжение на неинвертирующем входе, а на элементах R1 и С1 — линейно изменяющееся напряжение на инвертирующем входе. Генератор начинает работать как регенеративный компаратор напряжений при вполне определенном их соотношении на входах.

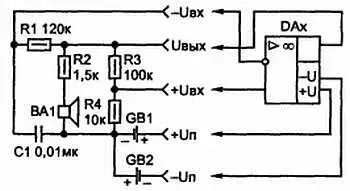

Рис. 7.37. Схема пробника для операционных усилителей

Конденсатор С1 заряжается через резистор R1 до тех пор, пока напряжение на нем не достигнет положительного значения, определяемого соотношением резисторов R3 и R4. Когда полярность напряжения на выходе микросхемы изменится на противоположную, конденсатор С1 начинает разряжаться через резистор R1 до тех пор, пока не станет отрицательным. В этот момент компаратор переключится, и процесс повторяется. Резистор R2 ограничивает ток через звуковой излучатель при неисправном ОУ. Питание устройства производят от двух батарей с напряжением 9 В.
