УГО микросхемы K176ЛA7 показано на рис. 7.12. Оно отличается от микросхемы К155ЛА3 только нумерацией выводов двух средних (по схеме) логических элементов 2И-НЕ. Плюсовой провод источника питания соединяют с выводом 14 , а минусовой — с выводом 7 .

Рис. 7.12. УГО микросхемы К176ЛА7

7.4.1. Автомат «бегущий огонь»

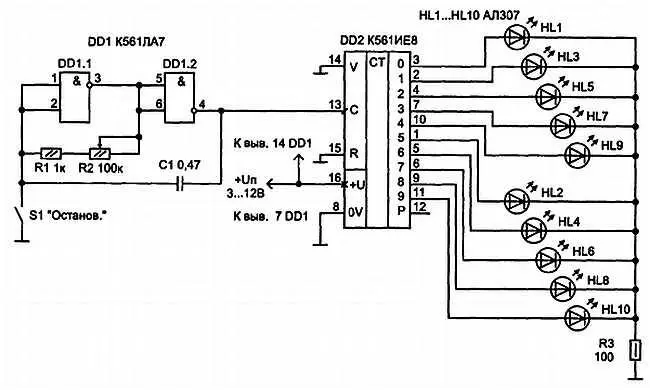

Предлагаемая на рис. 7.13 схема автомата «бегущий огонь» отличается от других ранее опубликованных схем простотой настройки и изготовления. В ней микросхема DD1 служит генератором, a DD2 — счетчиком с встроенным Дешифратором. Скорость переключения светодиодов меняется при помощи переменного резистора R2. Для автомата «бегущий огонь» можно использовать любые светодиоды, например типа AЛ307. Резистор R3 можно не ставить, если используется питание меньше 12 В. Микросхема К561ИЕ8 это выдерживает.

Рис. 7.13. Схема автомата «Бегущий огонь»

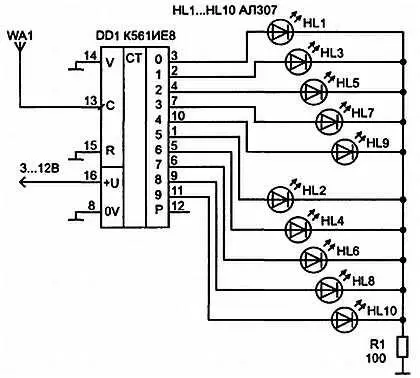

Из автомата «бегущий огонь» можно получить игрушку «Казино», если пронумеровать светодиоды, расположить их по кругу и поставить тумблер S1. Для разделения на сектора можно использовать разноцветные светодиоды. Для дальнейшего упрощения схемы игрушки можно вместо генератора на микросхеме DD1 использовать антенну — кусок любого провода длиной 10…50 см (рис. 7.14). Игрушка работоспособна вблизи электропроводки, но при достаточной длине провода антенны функционирует практически везде в квартире.

Рис. 7.14. Игрушка «Казино»

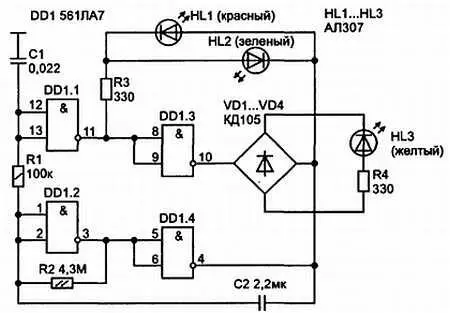

Для маленьких детей, любящих играть с игрушечными автомобилями, неплохим подарком станет светофор, реализованный на хорошо известной микросхеме К561ЛА7 (рис. 7.15).

Рис. 7.15. Схема игрушки «Светофор» на микросхеме K561ЛA7

Помимо, прочего, эта игрушка несет в себе полезную воспитательную нагрузку — учит малышей обращать внимание на светофор в реальной жизни. Времязадающая цепь R2, С2 определяет частоту переключения зеленого и красного светодиодов, а цепь C1, R1 определяет время горения желтого светодиода.

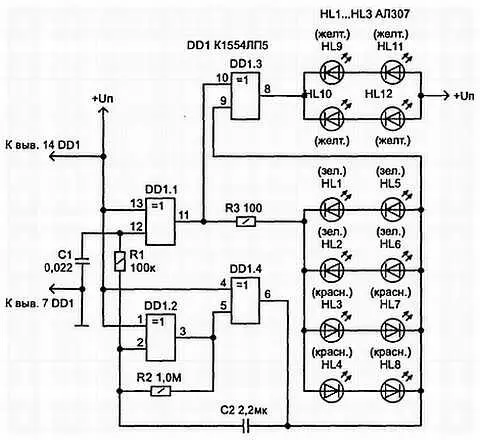

Попытка реализовать такой светофор на микросхеме К561ЛП2 не принесла успеха вследствие малой мощности выходных каскадов этой микросхемы. Зато на более современной микросхеме К1554ЛП5 светофор можно сделать с большим количеством светодиодов и, следовательно, более ярким, как показано на рис. 7.16.

Рис. 7.16. Схема игрушки «Светофор» на микросхеме К1554ЛП5

7.4.2 Электронный мини-кегельбан[8]

Электронный вариант мини-кегельбана в одинаковой мере интересен как начинающим радиолюбителям, так и опытным. Устройство несложно в изготовлении и может быть выполнено в виде компактной конструкции, удобной для пользования в домашних условиях, при поездках за город. Не лишне будет предупредить юных радиолюбителей, чтобы они не приносили игру в школьные классы. Название игры выбрано условно, но оно отражает ее основные моменты. При бросании шара в настоящем кегельбане можно сбить все кегли или только часть их. В электронном варианте мини-кегельбана при нажатии и отпускании кнопки, имитирующем бросание «шара», будет высвечиваться различное число светодиодов, указывающее на число сбитых «кеглей».

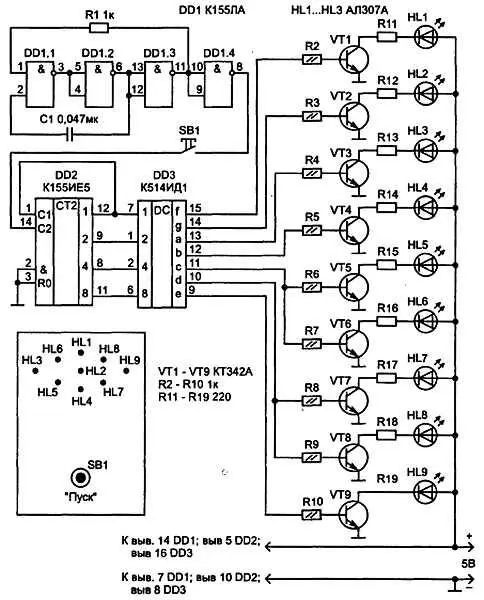

Принципиальная схема устройства приведена на рис. 7.17. Ее реализация в практическую конструкцию не требует особых познаний и дефицитных радиоэлементов — необходимы три широко распространенные цифровые микросхемы, по девять транзисторов и светодиодов, да еще несколько резисторов.

Рис. 7.17. Схема игрушки «Электронный миникегельбан»

Четыре логических элемента микросхемы DD2 образуют генератор прямоугольных импульсов с частотой, определяемой элементами R1 и С1. С вывода 8 элемента DD1.4 сигнал через кнопку SB1 подают на микросхему DD2 — двоичный счетчик с выходом в коде 1-2-4-8. При отпускании кнопки SB1 счетчик запоминает состояние, которое было при приходе последнего импульса от генератора.
