Теперь и входной вывод 2 элемента соедините через резистор сопротивлением 11,5 кОм с плюсовой линией и одновременно проволочной перемычкой — с общей (рис. 7.10, б). Измерьте напряжение на выходном выводе. На нем, как и в предыдущем случае, будет высокий уровень напряжения. Следя за стрелкой авометра, удалите проволочную перемычку, чтобы и на втором входе элемента появился высокий уровень напряжения. На выходе элемента будет напряжение около 0,3 В, соответствующее низкому уровню. Следовательно, элемент из единичного состояния переключился в нулевое.

Той же проволочной перемычкой замкните первый вход на общую линию. На выходе при этом сразу появится высокий уровень напряжения. А если любой из входных выводов периодически замыкать на общую линию, как бы имитируя подачу на него напряжения низкого уровня, с такой же частотой следования на выходе элемента будут появляться электрические импульсы и будет колебаться стрелка вольтметра.

О чем говорят проведенные опыты? Они подтверждают логику действия элемента 2И-НЕ, проверенную ранее на его электрическом аналоге: при подаче напряжения высокого уровня на оба входа на выходе элемента появляется напряжение низкого уровня.

Еще один опыт: отключите оба входных вывода элемента от других деталей и проводников. На выходе будет низкий уровень напряжения. Так и должно быть, потому что неподключение входных выводов равнозначно подаче на них высокого уровня напряжения и, следовательно, установке элемента в нулевое состояние.

Не забывайте в будущем об этой особенности логических элементов ТТЛ микросхем!

Следующий опыт — проверка действия того же логического элемента 2И-НЕ при включении его инвертором, т. е. как элемент НЕ. Замкните между собой оба входных вывода и через резистор сопротивлением 11,5 кОм соедините их с плюсовой линией питания (рис. 7.10, в ). Вольтметр покажет низкий уровень напряжения. Не отключая резистора от этой линии, замкните объединенный вход на минусовую линию (показано штриховыми стрелками) и одновременно проследите за реакцией вольтметра. Он покажет высокий уровень напряжения. Таким образом, вы убедитесь, что сигнал на выходе инвертора всегда противоположен входному.

Теперь давайте рассмотрим принципиальную электрическую схему логического элемента 2И-НЕ. Он состоит из четырех транзисторов структуры n-р-n , трех диодов и пяти резисторов (рис. 7.11).

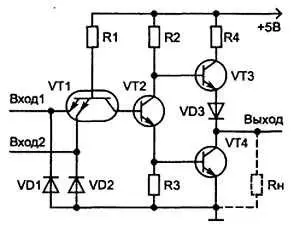

Рис. 7.11. Принципиальная схема логического элемента 2И-НЕ

Связь между транзисторами непосредственная. Резистор R н, показанный штриховыми линиями, символизирует нагрузку, подключенную к выходу элемента. Подобные электронные устройства цифровой техники называют микросхемами транзисторно-транзисторной логики, или сокращенно ТТЛ. В этом отражен тот факт, что входные логические операции (или, как часто говорят — входную логику) выполняет многоэмиттерный транзистор (первая буква Т), усиление и инверсию сигнала — тоже транзисторы (вторая буква Т).

Входной транзистор VT1, включенный по схеме с общей базой, — двухэмиттерный. Причем эмиттеры соединены с общим проводом питания через диоды VD1, VD2 — они защищают транзистор от случайного попадания на эмиттеры напряжения отрицательной полярности. Транзистор VT2 образует усилитель с двумя нагрузками: эмиттерной (резистор R3) и коллекторной (резистор R2). Снимаемые с них противофазные сигналы (противоположные по уровню: если на коллекторе высокий уровень напряжения, на эмиттере — низкий) поступают на базы выходных транзисторов VT3 и VT4. Таким образом, выходные транзисторы во время работы всегда находятся в противоположных состояниях — один закрыт, а второй в это время открыт. Этому способствует и диод VD3.

При наличии на одном или обоих входах элемента напряжения низкого уровня (например, при соединении их с общим проводом) транзистор VTI будет открыт и насыщен, транзисторы VT2 и VT4 закрыты, а транзистор VT3 открыт и через него, диод VD3 и нагрузку R нтечет ток — элемент в единичном состоянии. В том же случае, когда на оба входа будет подан высокий уровень напряжения, транзистор VT1 закроется, а транзисторы VT2 и VT4 откроются и тем самым закроют транзистор VT3. При этом ток через нагрузку практически прекратится, так как элемент примет нулевое состояние.

Низкий уровень напряжения на выходе логического элемента равен напряжению на коллекторе открытого транзистора VT4 и не превышает 0,4 В. Высокий же уровень напряжения на выходе логического элемента (когда транзистор VT4 закрыт) меньше напряжения источника питания на значение падения напряжения на транзисторе VT3 и диоде VD3 — не менее 2,4 В. Фактически же напряжение логических уровней низкого и высокого на выходе элемента зависит от сопротивления нагрузки и может несколько отличаться от указанного выше.
