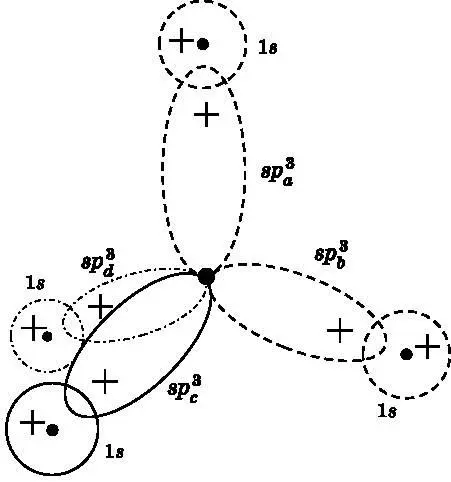

Рис. 14.8. Четыре sp 3 -гибридизированные атомные орбитали углерода и четыре 1s-орбитали водорода в молекуле метана, где атом углерода соединён с четырьмя атомами водорода. Штриховые орбитали лежат в плоскости страницы. Сплошная орбиталь выступает над этой плоскостью. Штрихпунктирная орбиталь лежит за плоскостью страницы. Показаны только положительные лепестки гибридных sp 3 -орбиталей. Четыре гибридные sp 3 -орбитали образуют правильный тетраэдр

Как уже говорилось, угол, образуемый связями H−N−H, немного меньше угла в правильном тетраэдре (109,5°), поскольку пространственное распределение неподелённой пары электронов несколько шире, чем у связывающей пары электронов N−H, и эта более широкая неподелённая пара подталкивает N−H-связи немного ближе друг к другу. Кислород в молекуле воды H 2O имеет шесть валентных электронов. Четыре из них образуют две неподелённые пары, которые не участвуют в химической связи. Кислород использует две свои гибридные sp 3-орбитали для образования связей с двумя атомами водорода. Две другие sp 3-орбитали заняты неподелёнными парами. Эти две неподелённые пары приводят к тому, что угол HOH оказывается меньше, чем угол в правильном тетраэдре, равный 109,5°(см. 14.2).

Углеводороды — это молекулы, целиком состоящие из атомов углерода и водорода. Мы начнём обсуждение более сложных, чем метан, углеводородов с молекул, имеющих лишь одиночные связи. Следующим по простоте углеводородом после метана является этан. Он содержит два атома углерода и шесть атомов водорода, а его химическая формула — C 2H 6. На рис. 14.9 строение этана представлено тремя способами. Вверху показаны только связи между атомами. Каждый атом углерода имеет одиночные связи с тремя атомами водорода и одиночную связь с другим углеродом. В средней части рисунка показаны гибридные атомные орбитали, обеспечивающие химическую связь. Для создания четырёх связей, совместно использующих электронные пары, каждый атом углерода задействует четыре гибридные sp 3-орбитали — так же, как и в метане. Три из этих орбиталей у каждого атома углерода служат для создания связи с тремя атомами водорода. Эти sp 3-орбитали объединяются с водородными 1 s -орбиталями, образуя связывающие МО, обеспечивающие σ-связи. Четвёртая sp 3-орбиталь каждого атома углерода образует МО с sp 3-орбиталью другого углерода и порождает углерод-углеродную σ-связывающую МО.

В нижней части рис. 14.9 представлено стандартное схематическое изображение пространственного расположения атомов в молекуле. Атомы, которые связаны и лежат в плоскости страницы, соединяются сплошными линиями. Связанные атомы, которые выступают над плоскостью страницы, соединяются узкими закрашенными треугольниками, острый конец которых направлен на атом в плоскости страницы, а противолежащее ему основание располагается возле атома, выступающего над плоскостью. Связанные атомы, которые лежат за плоскостью страницы, соединяются незакрашенными треугольниками, основание которых прилегает к атому в плоскости страницы, а острый угол указывает на атом, находящийся за этой плоскостью. Из представленного схематического изображения видно, что оба атома углерода находятся в центрах тетраэдров. Между любой парой связей атома углерода имеется характерный для тетраэдра угол, равный 109,5°. Длина C−H-связи составляет 1,07 Å (1,07∙10 −10 м ), а длина связи C−C — 1,54 Å. Атомы углерода крупнее атомов водорода, поэтому расстояние между центрами двух атомов углерода больше, чем в случае атомов C и H.

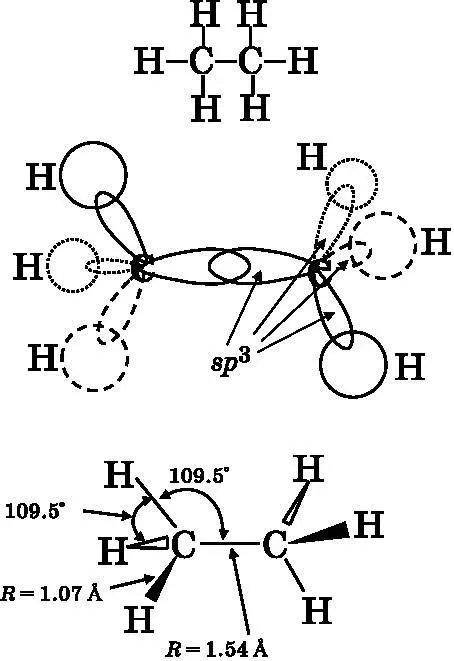

Рис. 14.9. Три схемы молекулы этана C 2 H 6 . Вверху: связи между атомами. В середине: каждый атом углерода имеет четыре sp 3 -гибридизированные атомные орбитали, три из которых связывают с атомами водорода, а четвёртая — с другим атомом углерода. Сплошные кривые лежат в плоскости страницы, штриховые — над плоскостью страницы, пунктирные — за плоскостью страницы. Внизу: пространственное строение молекулы. Линии лежат в плоскости страницы; закрашенные треугольники поднимаются над плоскостью страницы; незакрашенные треугольники уходят за плоскость страницы. Конфигурация связей обоих атомов углерода тетраэдрическая с углом между связями 109,5°. Связь C − C длиннее связей C − H
