На рис. 14.10 представлены шаростержневая (вверху) и объёмная (внизу) модели этана. В совокупности на рис. 14.9 и 14.10 приведено пять различных представлений молекулы этана. Лишь объёмная модель даёт близкое к реальности представление о пространственном строении молекулы. Остальные четыре модели преувеличивают для ясности расстояния между атомами. Атомы в шаростержневой и объёмной моделях на рис. 14.10 имеют одинаковые размеры. В шаростержневой модели связи изображены цилиндрами, а атомы отделены друг от друга связями. Важно понимать, что связи возникают за счёт образования молекулярных орбиталей. Электроны совместно используются атомами, которые не отделены друг от друга, как в шаростержневой модели или в других представлениях. Поверхность объёмной модели охватывает бо́льшую часть электронного распределения вероятностей. В объёмной модели атомы окрашены по-разному, чтобы их легче было различать.

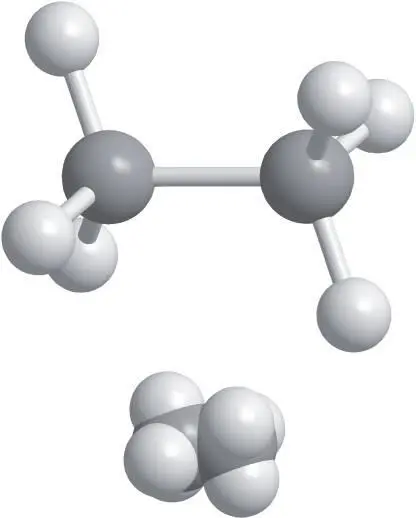

Рис. 14.10. Модель этана: шаростержневая (вверху) и объёмная (внизу). Атомы в обеих моделях изображаются шарами одинакового размера

Нам понадобится обсудить ещё одну относительно простую молекулу — молекулу пропана, прежде чем углеводороды станут достаточно большими, чтобы начали обнаруживаться некоторые их общие свойства. Пропан состоит из трёх атомов углерода и восьми атомов водорода. Его химическая формула — C 3H 8. Это формула ничего не говорит о том, как соединены атомы. Её также можно записать в виде H 3C−H 2C−CH 3. При такой записи становится понятно, что атомы водорода соединены с атомами углерода. Атомы углерода соединены друг с другом одиночными связями. Концевые атомы углерода соединены с тремя атомами водорода и одним атомом углерода. Центральный атом углерода соединён с двумя атомами водорода и двумя атомами углерода. На рис. 14.11 приведены два представления молекулы пропана. На верхней диаграмме обозначены связи и углы между ними. Атомы углерода имеют тетраэдрическую конфигурацию связей с углами C−C−C и H−C−H, равными 109,5°. В нижней части рисунка представлена шаростержневая модель пропана.

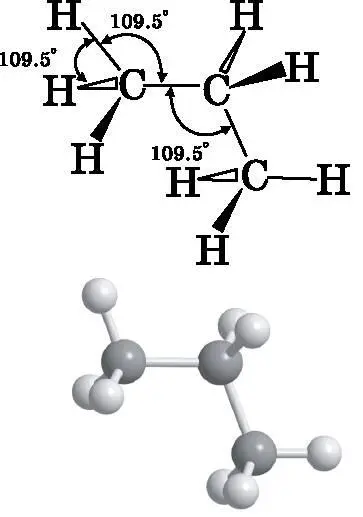

Рис. 14.11. Диаграмма и шаростержневая модель пропана C 3 H 8 . Атомы углерода находятся в центрах тетраэдров

Для метана, этана и пропана существует лишь один способ, которым их атомы могут быть связаны друг с другом, и только одна пространственная конформация. Бутан и всё более крупные углеводороды имеют множество структурных конфигураций (способы, которыми атомы связаны друг с другом) и более одной пространственной конформации для конкретной структурной конфигурации. Бутан содержит четыре атома углерода. Его химическая формула — C 4H 10. Имеется две различные структурные формы бутана. Их называют структурными изомерами. Их молекулы содержат одинаковое число атомов углерода и водорода, но они имеют совершенно разную форму. Бутан может быть н-бутаном, что означает нормальный бутан. Если взять молекулу пропана и добавить к её концу ещё один атом углерода, получится н-бутан. О нём говорят как о линейной цепи, поскольку атомы углерода в нём связаны не более чем с двумя другими атомами углерода — по одному с каждой стороны. Его молекула, как видно из шаростержневой модели, в действительности не является прямой, поскольку каждый атом углерода имеет тетраэдрическую конфигурацию связей, образованных с использованием четырёх гибридных sp 3-орбиталей.

На рис. 14.12 показано, что бутан имеет другой изомер, называемый изобутаном. В изобутане центральный атом углерода соединён с тремя другими атомами углерода и одним атомом водорода, а остальные атомы углерода соединены только с центральным атомом углерода и тремя атомами водорода каждый. Все четыре атома углерода используют для образования связей sp 3-гибридизированные атомные орбитали и имеют тетраэдрическую конфигурацию. Об изобутане также говорят как о разветвлённой цепи. Тот факт, что бутан может при одинаковом числе атомов углерода и водорода иметь две разные структуры, очень важен. У молекулы с бо́льшим числом атомов углерода число возможных вариантов строения может быть намного больше двух.

В дополнение к двум структурным изомерам н-бутан имеет два конформера. Конформеры — это различные формы, конформации, одного и того же набора атомов, соединённых одним и тем же способом. Они различаются за счёт того, что вокруг одиночной связи C−C может происходить вращение.
