Юрий Александров: Тяжелый крейсер “Алжир" (1930-1942)

При оценке затопления бортового защищенного отсека до противоторпедной переборки расчетная длина пробоины, полученной в результате контактного взрыва 300 кг мелинита, при толщине обшивки 16 мм, составила 16,5 м. Однако проектанты уменьшили эту длину по результатам натурных испытаний отсеков с защитой до 15 м. Получалось, что максимальная длина пробоины, с учетом элементов водонепроницаемых переборок на 68-м и 84-м шпангоутах, может повлечь затопление трех смежных отсеков до противоторпедной переборки. Для наиболее опасных случаев были получены следующие основные результаты: при затоплении отсеков между 68-м и 93-м шпангоутами угол крена составил 13°, а возвышение поперечного метацентра тяжести над центром тяжести составило 0,86 м; при затоплении отсеков между 76-м и 102,5-м шпангоутами угол крена составил 14°, а возвышение поперечного метацентра тяжести над центром тяжести составило 0,83 м; при затоплении отсеков между 84-м и 110,5-м шпангоутами угол крена составил 15°, а возвышение поперечного метацентра тяжести над центром тяжести составило 0,82 м.

Если пробоина захватывала 60-й или 129-й шпангоуты, то затопление могло достичь первой продольной переборки противоположного борта. Однако наиболее опасным случаем было наличие пробоины от 39-го до 68-го шпангоутов, т.к. в этом случае затапливались отсеки между 60-м и 68-м шпангоутами и отсеки к борту от защитной переборки, между 39-м и 60-м шпангоутами – бортовые отсеки и погреба боезапаса до внутренней переборки на противоположном борту. При этом угол крена составлял 10°, а возвышение поперечного метацентра тяжести над центром тяжести 1,3 м.

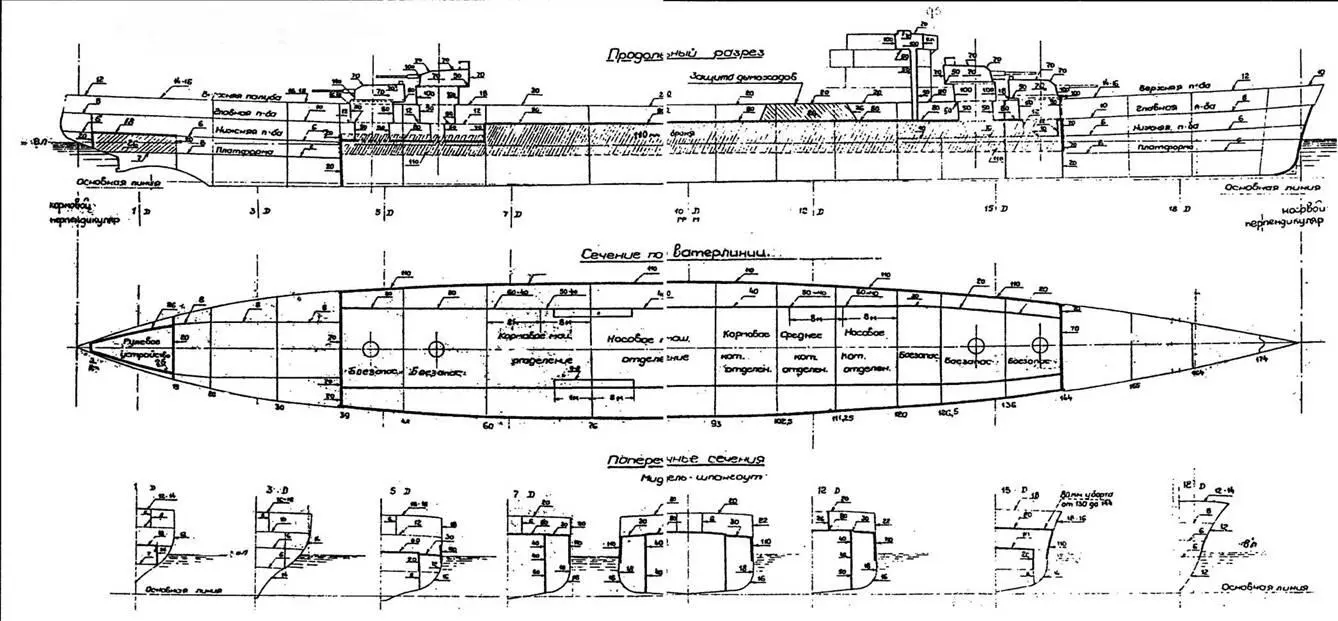

Тяжелый крейсер С4 – “Алжир". 1930 г. (Боковой вид, план трюмв и поперечные сечения с указанием системы бронироввния)

В целом, расчеты, выполненные в ходе проектирования, доказывали, что взрыв одной торпеды ни в каком случае изменения дифферента не приводит корабль в опасное положение, как с точки зрения плавучести, так и остойчивости. Тем не менее, в процессе проектирования были просчитаны варианты спрямления путем принятия балласта: в носовые отсеки - принятие 194 куб.м балласта между 164-м и 174-м шпангоутами изменяло дифферент на 0,63 м. Прием 35 куб.м балласта в двойное дно от 155-го до 164-го шпангоутов изменял дифферент еще на 0,1 м, а прием 350 куб.м балласта в нефтяные цистерны от 144-го до151-го шпангоутов изменял дифферент еще на 0,83 м. Аналогично для кормовых отсеков, принятие 110 куб.м балласта между 7-м и 20-м шпангоутами изменяло дифферент на 0,36 м, 440 куб.м балласта в нефтяные цистерны между 20-м и 39-м шпангоутами изменяло дифферент на 1,06 м.

При оценке возможностей по спрямлению крена в наихудшем варианте при пустых нефтяных цистернах крен достигал максимум 17°. Для спрямления этого крена было достаточно заполнить два отсека соответствующего борта в районе машинных отделений (от 60-го до 93-го шпангоутов). В этих отсеках были установлены клинкеты системы Морена с дистанционным управлением. Заполнение четырех отсеков с одного борта позволяло выправить крен в пределах 19°. В проектных материалах указывалось на необходимость в боевой обстановке освободить угольные ямы в этих отсеках для увеличения возможностей по спрямлению корабля.

Защита от боевых отравляющих веществ, предусмотренная в проекте, требовала примерно 40 т весовой нагрузки.

Артиллерия главного калибра состояла из восьми 203-мм орудий в 4-х двухорудийных башнях, расположенных линейно-возвышенно двумя (носовой и кормовой) группами. Применение в проекте С4 гладкопалубного, с относительно низким надводным бортом корпуса привело к значительному снижению высот линий огня.

В связи с увеличением толщины брони резко увеличился и удельный вес цитадели, составивший 21,7 т на 1 погонный метр. Для того, чтобы удержаться в заданном водоизмещении при сохранении необходимого уровня защиты, проектанты пошли на уменьшение расстояния между двумя группами башен. Тип башен был подобен применявшимся на кораблях проектов С2 и СЗ, но защиту башен резко усилили: лобовая стенка достигала 100 мм, боковые стенки и крыша 70 мм, по сравнению с 30-мм броней башен крейсеров предыдущих проектов.

На кораблях проектов Cl, С2 и СЗ была применена трехвальная энергетическая установка. На этих кораблях наличие туннеля гребного вала в диаметральной плоскости не позволяло опустить шахты подъемников кормовых башен до внутреннего дна, их протяженность ограничивалась сводом тоннеля гребного вала, поэтому и подбашенное отделение пришлось приподнять до этого уровня. Соответственно, для подъема 203-мм снарядов с нижнего настила погреба в распределительное помещение пришлось установить вспомогательные подъемники по обе стороны тоннеля гребного вала.
