Джеймс Гордон - Конструкции, или почему не ломаются вещи

Не требуется большого воображения для того, чтобы, посмотрев на подвесной мост и на арку, понять, что подвесной мост - это перевернутая вверх ногами арка, и наоборот. Другими словами, если мы изменим знак всех напряжений в арке, то есть заменим сжатие на растяжение, то все эти натяжения могут быть выдержаны одним искривленным канатом, форму которого можно считать "линией давления" при растяжении. Сделав так, мы довольно легко находим линию давления при сжатии, например для арочных мостов и куполообразных крыш.

Форма линии давления может слегка изменяться в зависимости от особенностей нагружения, например от присутствия транспорта на мосту. Проектируемая арка будет безопасна в тех и только в тех случаях, когда все возможные линии давления целиком лежат в пределах конструкции арки. Иногда даже люди со специальным образованием считают, что получаемые таким образом линии давления имеют форму цепной линии, и поэтому форма круглой арки является "неправильной". Конечно же, это не всегда верно, и в большинстве случаев линия давления довольно близка к дуге окружности - в оправдание древних римлян, имевших обыкновение строить вполне надежные полукруглые арки. Однако если мы захотим сделать очень тонкую арку - такие арки обычны для современных железобетонных мостов, - то лучше прибегнуть к точному расчету ее формы, ибо здесь свободное пространство для линии давления весьма мало.

Хотя подвесные мосты взяли блестящий старт в начале XIX в., их распространение было прервано на сотню лет появлением железных дорог. Большинство из 25 тыс. мостов, построенных в викторианской Англии, были железнодорожными. Подвесной мост - слишком гибкая конструкция, и под действием больших сосредоточенных нагрузок он может опасно деформироваться. Эта особенность подвесных мостов не очень существенна для шоссейных дорог [73] Все мосты Телфорда были предназначены для нерельсовых дорог или каналов. Особенно американцы широко применяли висячие мосты в качестве акведуков для каналов. Вода канала текла в подвешенном деревянном лотке; естественно, когда баржа проходила через мост, полная нагрузка не менялась, а поэтому не менялся и прогиб моста. , но железнодорожный состав по меньшей мере раз в сто тяжелее телеги или грузовика, поэтому он вызывает в сто раз больший прогиб, что, конечно, совершенно не допустимо.

Те несколько подвесных железнодорожных мостов, которые были построены в Англии, оказались явно неудачными. Американцы, у которых реки были шире, денег меньше, а веры в успех больше, некоторое время упорствовали, но в конце концов и они были вынуждены от них отказаться.

Следовательно, требовались не только легкие и дешевые, но и достаточно жесткие мосты, к тому же с большими пролетами. Это привело к разработке мостовой фермы с верхним криволинейным поясом, или стянутой арки (рис. 87).

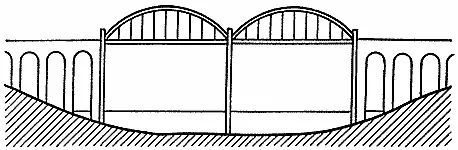

Рис. 87. Мостовая ферма с верхним криволинейным поясом, или "стянутая арка".

Арка, конечно, обладает значительной жесткостью, но ее давление на опоры оказывается весьма большим. Это не столь существенно, когда опоры представляют собой прочные скальные породы, но в железнододорожном строительстве в большинстве случаев таких условий нет. Особенно сложно установить арку или серию арок на высоких и тонких опорах, они могут оказаться совершенно не способными выдерживать большие боковые нагрузки. Но от инженеров викторианского времени порой требовалось именно это: они смело прокладывали железнодорожные пути через глубокие долины, порой на высоте более 30 м. Один из способов решения проблемы состоит в том, чтобы чем-то стянуть концы арки. Оказалось, это можно сделать с помощью самого подвешенного железнодорожного полотна, которому здесь приходится работать, обеспечивая свою же собственную безопасность: полотно будет находиться в состоянии растяжения.

По внешнему виду описанная конструкция похожа на обычную арку с подвесной дорогой, но работает она совершенно иначе. Здесь нет никаких боковых давлений на опоры, они должны выдерживать только вертикальные нагрузки, вызванные весом самой фермы и проходящего по ней транспорта. Вместо твердого закрепления все сооружение может покоиться на роликах, что часто и делается для компенсации температурного расширения и сжатия металла. Такие фермы не производят никакого бокового давления, поэтому их можно устанавливать на относительно тонких каменных колоннах.
