Джеймс Гордон - Конструкции, или почему не ломаются вещи

В XIX в. было построено множество чугунных арочных мостов. Хотя в большинстве случаев они были удачными, в наше время такие мосты строятся очень редко. Дело в том, что сегодня существуют более дешевые пути достижения тех же целей. Приземистые чугунные арочные мосты на первый взгляд весьма похожи на балку (см. гл. 10). Конструктивно же это совершенно различные элементы: материал арки всюду находится (или должен находиться) в состоянии сжатия, в то время как нижняя сторона балки подвергается растяжению. Если материал может выдерживать растягивающие напряжения, то конструкция в виде балки будет всегда и легче, и дешевле, чем арка, несущая ту же предельную нагрузку.

Некоторые из первых инженеров, в том числе и знаменитый Роберт Стефенсон (1803-1859), соблазнившись возможной экономией, пошли на весьма рискованное применение чугунных балок. Используя свою чрезвычайно высокую профессиональную репутацию, Стефенсон уговорил железнодорожные компании построить несколько сотен чугунных балочных мостов. Но мы уже говорили, что чугун непрочен и коварен при растяжениях, поэтому эти мосты действительно оказались очень опасными. В конце концов все их пришлось заменить, невзирая на расходы.

Современная тенденция в строительстве больших арочных мостов - создание подвесной проезжей части. Если поставить параллельно две арки из стали или железобетона, то между ними на любом нужном нам уровне можно подвесить проезжую часть (рис. 83). В этом случае не возникнет ограничений на высоту арки. Мост Хелл-Гейт в Нью-Йорке (1915 г.) длиной в 300 м и мост в Сидней-Харбор (1930 г.), где длина пролета достигает 500 м, - стальные мосты именно такого типа. Основная нагрузка в них воспринимается сжатыми арками, а подвесная проезжая часть свободна от продольных напряжений. Давление на опоры в больших мостах весьма велико, поэтому необходимы очень надежные основания. Оба упомянутых моста построены на скальном основании.

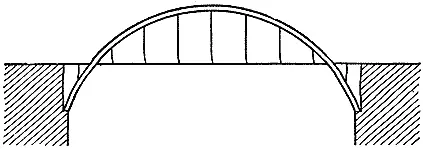

Рис. 83. Арка с подвесной проезжей частью.

Каменные арки имеют много достоинств. Как мы видели в предыдущей главе, их сравнительно легко проектировать, полагаясь на предыдущий опыт строительства и изменяя масштабы сооружения.

Как заметил профессор Хейман, очень трудно спроектировать арку, которая бы действительно рухнула. Тем не менее этот подвиг был совершен неким Вильямом Эдвардсом в Понтиприте в 1751 г., но я думаю, что письменных свидетельств о событиях такого рода, относящихся к более поздним временам, просто не существует. Наконец, арки не слишком чувствительны к довольно большим смещениям фундамента. И все же строить для них какой-то достаточно надежный фундамент все же приходится, в случае мягкого грунта это может оказаться сложно и дорого.

Хотя эксплуатация каменной кладки не требует больших затрат, ее первоначальная стоимость всегда велика, особенно при постройке больших мостов, которые требуют сложной опалубки. Поэтому мостостроители издревле стремились создать что-то более легкое и дешевое. В отсталых странах были весьма распространены подвесные мосты самых разных типов, обычно построенные с помощью веревок или других видов растительных волокон. Подвесные канатные мосты использовались также для военных переправ, особенно саперами Веллингтона во время войны в Испании.

Однако только новые веревки прочны и надежно выдерживают растягивающие усилия, канаты из растительных волокон чрезвычайно быстро портятся на открытом воздухе и теряют свою надежность (как могли убедиться в этом некоторые персонажи романа Торнтона Уайлдера "Мост короля Людовика Святого"). Для строительства подвесных мостов необходимы стальные или железные канаты. Чугун слишком хрупок, сталь до относительно недавнего времени была слишком дорога, тогда как железо обладает достаточной прочностью и трещиностойкостью; кроме того, оно хорошо противостоит коррозии.

Пешеходный мост длиной в 20 м на железных цепях был переброшен через реку Тис в 1741 г., однако кованое железо было тогда слишком дорого для широкого применения в строительстве мостов. После того как в конце XVIII в. был изобретен процесс пудлингования [71] Гордон Дж. Почему мы не проваливаемся сквозь пол. - М.: Мир, 1971, с. 226. , кованые железные цепи стали сравнительно дешевы.
