На мосту через Тис настил примитивным образом крепился прямо к цепям, поэтому он был непригоден для экипажей и слишком крут и опасен для пешеходов. Современная система больших башен, поддерживающих канаты, на которые подвешивается проезжая часть (рис. 84), была изобретением Джеймса Финлея из Пенсильвании, который начал строить мосты такого типа примерно с 1796 г.

Рис. 84. Современная ферма подвесного моста с горизонтальной проезжей частью, подвешенной к канатам; эта схема была предложена Финлеем в 1796 г.

Подвесная горизонтальная проезжая часть в сочетании с достаточно дешевыми коваными железными цепями сделала подвесные мосты весьма удобными для переброски колесного транспорта через широкие реки. В большинстве случаев эти мосты были гораздо дешевле и практичнее, больших каменных мостов. Идею подхватили быстро во многих странах. В Англии Томас Телфорд построил подвесной мост [72] http://vivovoco.rsl.ru/VV/E_LESSON/BRIDGES/MENAI/MEN.HTM через пролив Менай (1825 г.). Его центральный пролет длиной в 166 м долгое время оставался непревзойденным (рис. 85).

Рис. 85. Подвесной мост через пролив Менай построенный Телфордом в 1819 г. Длина его пролета 166 м.

Цепи, использованные Телфордом, как и большинство подвесных цепей в мостах того времени, состояли из пластин, или звеньев, соединенных между собой болтами подобно цепям современных велосипедов. Концентрация напряжений в местах соединений требовала применения такого вязкого и пластичного материала, каким было кованое железо. Цепи получались весьма надежными, и какие-либо неприятности почти не возникали. Хотя кованое железо может работать на растяжение, его прочность не особенно велика, поэтому Телфорд предусмотрительно допускал наибольшее номинальное напряжение в цепях на уровне около 55 МН/м 2(5 кгс/мм 2, что составляет менее 1/2 от предела прочности. В этих условиях большая часть прочности цепей предназначалась для того, чтобы выдерживать их собственный вес, и Телфорд считал, что мост через Менай имеет максимально возможную для подвесного моста длину пролета (для материалов того времени). Хотя Брюнель в свое время показал, что Телфорд был слишком осторожен (Клифтонский мост Брюнеля имел пролет 190 м), все же в течение многих лет пролет моста через Менай оставался рекордным. Во всяком случае, ограничения на длину, которые возникают при применении железных кованых цепей, достаточно очевидны.

Современные успехи в строительстве больших автодорожных подвесных мостов стали возможны в результате появления высокопрочной стальной проволоки. Высокопрочная сталь гораздо прочнее кованого железа или мягкой стали, и поэтому она может выдержать собственный вес при гораздо большей длине канатов. Правда, она более хрупка, чем кованое железо, но это не страшно, поскольку канат сплошной и не имеет отдельных звеньев с болтовыми соединениями, которые особенно уязвимы для трещин. Кроме того, в отличие от цепного каната, в котором работают в параллель три или четыре звена, проволочный канат состоит из многих сотен отдельных нитей, так что разрыв одной из них совершенно не опасен (рис. 86).

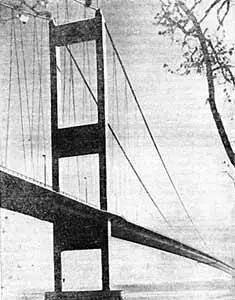

Рис. 86. Подвесной мост через Северн.

Примером того, что можно делать в наши дни, служит мост через Хамбер на новой автомагистрали, длина пролета которого 1388 м, то есть в 8 раз превышает длину, которую Телфорд считал предельной. Это оказалось возможным благодаря канатам в подвеске, которые работают (и вполне надежно) при напряжениях около 600 МН/м 2(60 кгс/мм 2), более чем в 10 раз превышающих напряжения в кованых цепях Телфорда.

Форма, которую принимают канаты подвесных мостов, является оптимальной, так как гибкий трос в любом данном месте не может быть направлен иначе, чем по равнодействующей всех нагрузок, действующих на него в данном сечении. Поэтому определить форму каната подвесного моста мы можем, либо нагрузив его модель, как это делал Телфорд, либо без особых затруднений построив на листе ватмана так называемый "веревочный многоугольник". Его используют как при проектировании подвесных мостов, например в случае, когда нам нужно знать точную длину подвесок для проезжей части, так и при проектировании арок.
