Однако эффект от таких окон в значительной мере теряется, если их вставлять в похожие на тоннель отверстия в толстой стене. Попытки же делать большие окна при тонких стенах неизбежно приводили к катастрофам. В основе норманской архитектуры лежит архитектура романская, а она не допускает таких отклонений, ибо по ее законам устойчивость и надежность определяются толщиной стен. Тем не менее это не всегда останавливало строителей, и, наверное, именно позднероманские постройки породили афоризм: "Вопрос не в том, упадет ли, а в том, когда именно?"

Сейчас уже трудно определить, насколько ясно средневековые каменщики понимали смысл происходящего. Вероятнее всего, их понимание сути вещей было путаным и субъективным, иначе они не повторяли бы из поколения в поколение одни и те же ошибки. Однако рано или поздно кто-то понял, что совместить стремление к большим окнам стойкими стенами можно с помощью контрфорсов, которые должны поддерживать стены, подпирая их снаружи и сопротивляясь распирающему давлению крыши [77] "Я не столп, но контрфорс официальной церкви, поскольку поддерживаю ее извне", - лорд Мельбурн. . Контрфорсы как бы увеличивали эффективную толщину стен, выполняя ту же задачу, что и римские кувшины, только по-иному.

Обычные контрфорсы на самом деле представляют собой лишь местные утолщения стен между окнами. Там где имелся только один зал, как в капелле Королевского колледжа в Кембридже (рис. 88 и 89), они были очень эффективны. Но как только понадобились боковые приделы, тут же возникли трудности. Чтобы поддерживать крышу нефа, не затеняя чрезмерно верхних окон, мастера готики ввели аркбутаны (рис. 90).

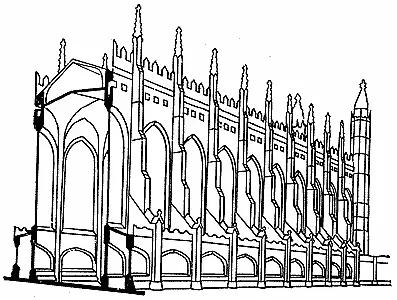

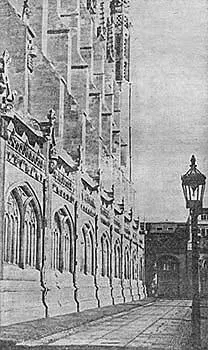

Рис. 88-89. Контрфорсы капеллы Королевского колледжа в Кембридже.

В этом случае вертикальная часть контрфорса отнесена от стены и удерживается серией арок, которые передают нагрузку, не слишком загораживая свет. Аркбутаны в сочетании с большими окнами обладают огромными декоративными возможностями, особенно при разумном расположении статуй и башенок, вес которых, как, должно быть, понимали строители, помогает контрфорсам в их нелегкой задаче - благополучно провести линию давления вниз через кружевной лес каменной кладки. В конце концов окна стали так велики, что от стен, поддерживающих здание, почти ничего не осталось. Имея дело с узкими полосками каменной кладки, как и с современными мачтами, невозможно обойтись без боковой поддержки. И как устойчивость высокой тонкой мачты обеспечивается весьма изощренной оснасткой корабля, так и устойчивость этих изящных стен целиком зависит от их поддержки арками и контрфорсами.

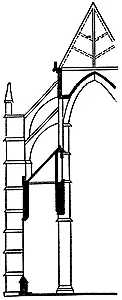

Рис. 90. Появление боковых приделов потребовало изобретения аркбутанов.

После того как все эти идеи проникли в сознание зодчих, были поняты ими и реализованы, строительство и архитектура достигли совершенно небывалых и впечатляющих высот. Ко времени создания позднеготических построек их архитектура потеряла всякую видимую связь с классическими образцами, от которых она произошла. Трудно найти менее схожие сооружения, чем, скажем, Кентерберийский собор и римская базилика. И все же линия общего развития здесь прослеживается ясно.

Постройки, о которых мы здесь говорили, прекрасны, но все они чрезвычайно дороги, и, конечно, куполообразные своды и арочные перекрытия обычно не годятся для частных домов. Вместо арок гораздо дешевле и проще применять для поддержания кровли какие-нибудь балки. Если над пролетом между стенами положить длинные наклонные балки, или стропила, то они будут передавать вес крыши через свои концы вертикально вниз, не оказывая никакого распирающего давления. В результате нежелательных отклонений линии давления от вертикали не возникнет, стены могут быть достаточно тонкими и отпадает необходимость в контрфорсах (рис. 91).

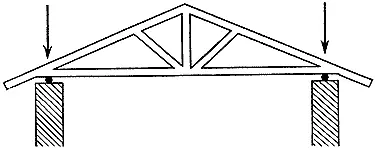

Рис. 91. Ферма перекрытия. На схеме показано шарнирное опирание (на роликах), чтобы подчеркнуть необходимость избежать распирания стен.
