Джеймс Гордон - Конструкции, или почему не ломаются вещи

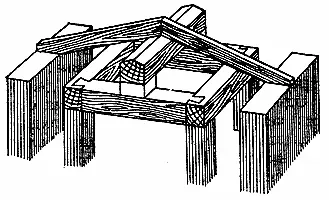

Рис. 94. В храмах V в. крышу удавалось соорудить без использования ферм.

Наиболее простым видом ферм, используемых для перекрытий, является конструкция А-образной формы, появившаяся в Средние века. Нижнюю часть фермы, воспринимающую горизонтальные нагрузки, строители называют ригелем. Обычно не представляет труда найти для ригеля достаточно длинные бревна, чтобы сделать простую треугольную ферму (рис. 95) для небольших пролетов.

Однако уже двухэтажные дома с такими перекрытиями непропорциональны и выглядят довольно нелепо. При этом бесполезно пропадает большое пространство под крышей. Поэтому строители стараются более высоко располагать ригель, что позволяет размещать внутри крыши комнаты, используя, где необходимо, слуховые окна. Но у ферм с высоко расположенными ригелями под действием веса крыши выгибаются и пружинят стропила, создавая боковую нагрузку на стены (рис. 96), что в конечном счете может дорого обойтись. Чем выше расположен ригель, тем, естественно, эта опасность больше.

Рис. 95. Обычный двухэтажный дом

Рис. 96. Последствия использoвания фермы с высоко поднятым ригелем (преувеличено, но не слишком).

Серьезной проблемой было сооружение крыши для средневековых залов и соборов, имевших зачастую большие пролеты. Использование в них ферм, возможно, было бы дешевле, чем сооружение арочных или куполообразных сводов. Однако, окажись даже под рукой достаточно длинные бревна для ригелей и стропил, они нависли бы почти над головой и весь архитектурный эффект зала или нефа был бы потерян, в частности, были бы закрыты большие восточное и западное окна. Поскольку в те времена внешнему виду придавали большее значение, чем функциональности, то строители континентальной Европы оставались верными каменным сводам, используя для поддержки арочных крыш изощренную и дорогую систему контрфорсов.

В этой связи интересно отметить, что английские строители выработали компромиссный вариант деревянной крыши, который можно назвать скорее гениальным, чем научно обоснованным: перекрытие с подблочником (рис. 97).

Рис. 97. Компромиссный английский вариант перекрытия.

Подобные крыши больших зданий стали в Англии довольно популярными; их можно увидеть на таких зданиях, как Вестминстер-холл, и на многих колледжах Оксфорда и Кембриджа, а также на некоторых больших частных домах. Выглядят они очень хорошо и этим, вероятно, отчасти обязаны тем возможностям, которые предоставляют в распоряжение резчиков по дереву многочисленные "суставы" ферм. Почитатели Дороти Сойерс вспомнят приключения Питера Вимсея среди ангелов и херувимов, вырезанных на деревянных балках церкви св. Павла в Фенчерче [78] The Nine Tailors.- Gollancz, 1934. Но деревянные фермы маленькой церкви св. Свитина в Викхэме в Беркшире украшены большими викторианскими слонами из папье-маше. .

От обычных стропил с высоким ригелем перекрытие с подблочником отличается тем, что в нем точка приложения распирающего давления к наружным стенам существенно смещается вниз, а это уменьшает опасные смещения линии давления. Хотя этот тип перекрытий хорошо себя зарекомендовал на практике, континентальные архитекторы никогда им не увлекались и вне Англии он применялся считанное число раз.

В традиционных деревянных фермах соединения обычно выполнялись с помощью деревянных нагелей, а иногда железных хомутов. Такие соединения вообще-то не отличаются особыми качествами, но главным требованием к таким конструкциям была скорее жесткость, чем прочность.

В больших современных сооружениях - заводских цехах, ангарах и складах - фермы перекрытий часто делаются из стальных деталей, например уголкового профиля, и в этом случае особых проблем с прочностью соединений не возникает. В небольших домах фермы перекрытия в наши дни почти всегда делают деревянными, обычно брусья выбираются минимально возможной толщины. Жесткости потолочных балок порой может хватать только на то, чтобы с потолка не сыпалась штукатурка. При модной сейчас переделке чердака в дополнительную комнату наибольшие осложнения сулит недостаточная жесткость пола. Хотя балки перекрытия едва ли треснут, вес людей и мебели может вызвать серьезные и дорогостоящие повреждения дома. Мастерам-любителям это полезно иметь в виду.
