Джеймс Гордон - Конструкции, или почему не ломаются вещи

Парусные учения британского флота на Средиземном море в 40-х годах прошлого века стали легендой. Адмирал, закончив завтрак, мог подать сигнал: "Всем кораблям сменить стеньги. О затраченном времени и числе несчастных случаев доложить". Очень возможно, что так оно и было. Известно, что парусное снаряжение таких линкоров британского военно-морского флота, как "Марлборо", за считанные минуты могло быть снято вплоть до нижних мачт силами самого экипажа и столь же быстро поставлено снова. Такие учения не были пустой тратой сил. Корабли обычно были снабжены достаточным запасом брусьев, и безопасность в случае аварии или повреждения в бою, как правило, зависела от того, как быстро могут быть заменены поврежденные мачты. С некоторым числом несчастных случаев на учениях и маневрах в мирное время приходилось мириться, так же как мы миримся о несчастными случаями при занятиях верховой ездой и альпинизмом.

Строительная механика, на которой все это зиждилось, в своем роде была совершенной. Она заслуживает внимания и уважения современных инженеров, склонных задирать нос перед предками. Сложность оснастки последних парусных кораблей вы оцените, посмотрев на "Викторию" (рис. 99) или "Катти Сарк". Общая высота грот-мачты "Виктории" была, например, около 67 м. Длина ее главной реи составляла 30 м, но при необходимости ее можно было увеличить до 59 м с помощью выдвижных рей. Весь этот огромный механизм работал, и работал безотказно, годами, в тяжелых условиях бурного моря и ветра, будучи куда как надежнее большинства современных машин.

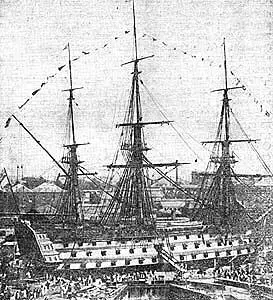

Рис. 99. Военный корабль "Виктория". Его мачты представляют собой прекрасный пример консольной балочной конструкции очень больших размеров.

Среди всего обилия самых разных типов ферм мачты больших парусных кораблей - одна из самых прекрасных и совершенных конструкций, когда-либо созданных человеком. Ценой значительных усложнений удалось довести вес всей устремленной вверх конструкции до безопасных значений. Но когда около 1870 г. на парусных военных судах были введены тяжелые орудия, устанавливаемые во вращающихся башнях, то оказалось, что сеть вант и других канатов чересчур ограничивает сектор стрельбы. Поэтому некоторые броненосцы, например знаменитый "Кэптэн", имели мачты в форме треноги, что позволяло несколько увеличить сектор обстрела. Если хотите, это было возвратом к египетскому методу сооружения мачт. Однако чрезмерный вес этих конструкций плохо влиял на и без того недостаточную остойчивость таких кораблей. Высокие тяжелые мачты, несомненно, сыграли свою роль, когда штормовой ночью в Бискайском заливе перевернулся шедший под парусами "Кэптэн". Погибло почти пятьсот человек экипажа.

Длинная, в виде сплошного куска материала балка (деревянный брус, стальной стержень, труба) в функциональном отношении ничем не отличается от фермы, которая может быть деревянным перекрытием, морской конструкцией из брусьев и канатов или современной решетчатой конструкцией из металла - мостом или опорой линии электропередач. Как мы увидим в дальнейшем, и в живой природе также имеются конструктивные элементы и типа ферм, и типа балок. Тот факт, что мосты, перекрытия крыш и спина лошади или таксы обычно более или менее горизонтальны, а корабельные мачты, опоры линий электропередач, телеграфные столбы и шеи страусов обычно более или менее вертикальны, существенного значения на самом деле не имеет. Основное назначение всех этих конструкций одно и то же - выдерживать нагрузку, направленную под прямым углом к направлению самой балки; продольных нагрузок на опоры балки при этом не возникает.

Можно было бы подумать, что мачты корабля и все похожие на них конструкции являются исключением, так как сильно давят вниз на корпус. Но ванты и штаги с такой же силой тянут корпус корабля вверх, так что, за исключением веса самой мачты, на весь корабль не действует никакой суммарной силы и его погружение в воду не увеличивается и не уменьшается [80] Здесь следует добавить, что многие стержни, являющиеся элементами ферм или парусной оснастки, испытывают сжимающие напряжения, которые следует учитывать в расчетах, - Прим. ред. .

Аналогичные рассуждения применимы и к многим конструкциям живой природы. Шея лошади в этом смысле очень похожа на мачту, позвонки в ней сжаты и давят вниз, но они удерживаются шейными сухожилиями, которые действуют на тело с силой, равной по величине и противоположной по направлению.
