Джеймс Гордон - Конструкции, или почему не ломаются вещи

Рис. 103. Деревянная железнодорожная эстакада.

После того как все было построено, американские железные дороги сделались чрезвычайно прибыльными предприятиями - говорят, что на Центральной тихоокеанской дороге дивиденды достигали 60%. Это позволило вскоре заменить большинство ненадежных эстакадных мостов сплошными земляными насыпями. Грунт из специально сконструированных вагонов ссыпался с эстакады, пока вся деревянная конструкция не скрывалась под землей, чтобы спокойно там сгнить.

Широкие и бурные реки нельзя было пересечь с помощью деревянных эстакад, поэтому возникла необходимость в больших мостах с длинными пролетами.

Стационарные мосты европейского типа не подходили здесь ввиду отсутствия денег и квалифицированной рабочей силы. В связи с этим возникла насущная потребность в длинных (и дешевых) деревянных фермах, которые были бы по силам обычным плотникам. Поскольку их постройка была потенциально доходным делом, а американцы - народ чрезвычайно находчивый, создается впечатление, будто в XIX в. чуть ли не каждый американец приложил руку к изобретению мостовых ферм. Вы можете обнаружить в учебниках немалое количество разновидностей мостовых ферм, конструкции которых лишь незначительно отличаются друг от друга, но зато каждая из ферм носит имя ее изобретателя. Нет нужды детально рассматривать их все, так как принципы работы этих конструкций весьма сходны, но несколько типов заслуживают внимания.

Одной из первых появилась ферма Больмана (рис. 104), она получила в Америке широкое распространение благодаря скорее политическим, чем техническим талантам ее создателя. Больману каким-то образом удалось убедить американское правительство в том, что его конструкция фермы "единственно надежная" и одно время ее там внедряли даже принудительно. Последнее, возможно, не столь курьезно, как могло бы показаться непосвященному: профессиональные инженеры уже давно исходят из убеждения, что техническое невежество американских конгрессменов не имеет границ [84] Так, в 1912 г., во время правительственного расследования обстоятельств гибели океанского лайнера "Титаник" был зафиксирован следующий примечательный диалог: Сенатор X: Вы говорили нам, что корабль был снабжен водонепроницаемыми стенками. Свидетель-эксперт: Да. Сенатор X: Тогда объясните нам, как получилось, что пассажиры не смогли спрятаться в этих отсеках, когда корабль начал тонуть? .

На рис. 104 показана упрощенная ферма Больмана с тремя секциями. На самом деле это было весьма сложное сооружение с гораздо большим числом секций. Кроме того, работающие на растяжение части конструкции были без какой-либо нужды непомерно удлинены.

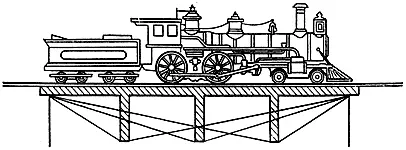

Рис. 104. Ферма Больмана.

Ферма Финка (рис. 105), используемая в тех же целях, состояла из более коротких деталей и на практике оказалась гораздо лучше. Если в нижней части фермы Финка проложить сплошную балку, она станет фермой Пратта или Хова (рис. 106). Точно такую же конструкцию обычно используют и в традиционном биплане. Ферма Пратта-Хова одинаково хорошо работает при воздействии нагрузки и сверху, снизу, то есть, можно сказать, она одинаково хорошо ведет себя и с точки зрения выгибания, и с точки зрения провисания. Далее, если использовать детали, которые могут работать как на сжатие, так и на растяжение, то можно упростить конструкцию такой фермы, получив в результате ферму Уоррена (рис. 107). Именно эта ферма особенно часто используется в конструкциях, сделанных из обычного стального проката.

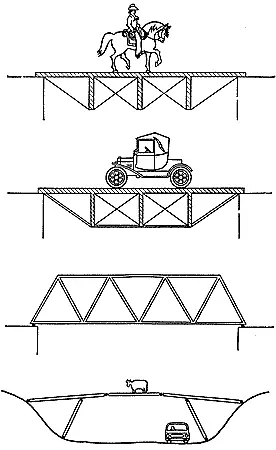

Рис. 105. Ферма Финка.

Рис. 106. Ферма Пратта - Хова.

Рис. 107. Ферма Уоррена.

Рис. 108. Консольный мост с центральной секцией в виде шарнирно опертой балки.

До сих пор мы говорили о мостах как о шарнирно опертых балках, каковыми большинство из них, конечно, и является. Однако в ряде случаев в конструкциях мостов работают и консоли. Во времена деревянных конструкций они были не очень популярны, но теперь стальные и железобетонные мосты такого типа получили широкое распространение. Особенно часто железобетонные консольные мосты используются над автострадами. Обычно они имеют центральную секцию, выполненную в виде балки, по концам шарнирно опертой на две консоли (рис. 108). Такая конструкция менее чувствительна к взаимному смещению элементов. Есть мосты, в которых выступающие с двух сторон консоли встречаются посередине.
