Джеймс Гордон - Конструкции, или почему не ломаются вещи

Из рис. 115 ясно, что продольные напряжения возрастают прямо пропорционально расстоянию от нейтральной оси. В теории изгиба балок это расстояние обычно обозначается у (См. приложение 2). Стремясь повысить эффективность конструкции, которая может связываться, например, с ее стоимостью, весом материала, энергетическими затратами при обмене веществ (метаболической стоимостью), мы "не станем держать котов, которые не ловят мышей" . Другими словами, нам нерационально заполнять сечение материалом, который не несет никакой или несет очень маленькую нагрузку. Это означает, что материал следует распределить так, чтобы возможно меньшая его часть находилась вблизи нейтральной оси и возможно большая - вдали от нее. Конечно, приходится оставлять какое-то количество материала и вблизи нейтральной оси, чтобы противостоять сдвиговым, или касательным, усилиям, но практически для этого его не нужно слишком много. Обычно достаточно довольно тонкой стенки (рис. 116). Именно поэтому стальные балки имеют обычно двутавровое (рис. 114) или Z-образное сечение.

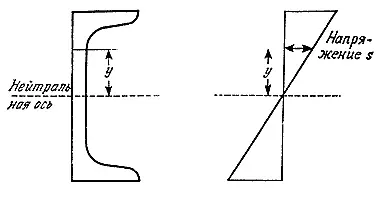

Рис. 116. Напряжение при изгибе в точке на расстоянии "y" от нейтральной оси есть s = My/l , где М - изгибающий момент, l - момент инерции поперечного сечения (подробнее см. приложение 2).

Подобные профили довольно легко изготавливать на прокатных станах из малоуглеродистой стали. Стальной прокат сегодня можно производить практически любых размеров. Преимущество Z-образных профилей перед двутавровыми состоит в том, что к их полкам легко клепать стальной лист. Именно поэтому они широко используются в качестве шпангоутов судовых корпусов. В случаях, если простые профили не подходят, применяют балки коробчатого сечения. Впервые их применил Стефенсон в 1850 г. при строительстве моста "Британия" [86] http://vivovoco.rsl.ru/VV/E_LESSON/BRIDGES/BRIT/BRIT.HTM через пролив Менай (рис. 117 и 145). С появлением водостойких клеев и прочной фанеры коробчатые балки стали широко использоваться в различных деревянных конструкциях, в частности в лонжеронах крыла деревянных планеров (рис. 139).

То же самое относится и к листам. Тонкий металлический лист под действием изгибающих нагрузок легко гнется. Получить большее поперечное сечение такого листа, не увеличив особенно его веса, позволяет гофрированная прокатка [87] Вспомните гофрировку у раковин моллюсков и листьев некоторых растений, напримеp, - граба. . Раньше гофрированный прокат использовался для внешней обшивки кораблей и самолетов, в частности Юнкере применил его в свое время для моноплана. Недостатки гофрированных листов достаточно очевидны и теперь для создания большей прочности и жесткости обшивки в судостроении и самолетостроении применяются приклепанные или приваренные металлические уголки, упрятанные внутрь обшивки, - стрингеры.

Во всех этих случаях нагрузка обычно действует на балку только в одном направлении, и форма поперечного сечения балки оптимизируется, исходя именно из этого условия. В некоторых же инженерных и в большинстве биологических конструкций нагрузка может действовать в различных направлениях. Приблизительно так распределяются нагрузки в фонарном столбе, ножке стула, бамбуке или кости ноги. В этих случаях надежнее ведут себя круглые полые трубы. Промежуточный случай представляют собой мачты яхт типа "Бермуды". Для них используются трубы овального или грушевидного сечения. Это делается вовсе не для того, чтобы уменьшить сопротивление воздуха, как думают многие, а потому, что закрепить современную мачту в направлении вдоль палубы гораздо труднее, чем в поперечном направлении, и форма сечения мачты обеспечивает большую жесткость и прочность именно в направлении нос - корма.

Рис. 117. Железнодорожный мост "Британия" (1850) представляет собой стальную балку коробчатого сечения. Поезда идут внутри балки. При строительстве пришлось преодолеть большие трудности, связанные с потерей устойчивости тонких листов железа. На переднем плане группа инженеров того времени: слева за столом сидит Стефенсон, крайний справа - Брюнель.
