Во времена приверженности к очень длинным железнодорожным мостам было модным строить их в виде огромных стальных консолей. Наиболее известный мост такого типа -это железнодорожный мост через Форт [85] Говорят, что мост через Форт является единственным большим мостом в мире, по которому поездам разрешено проходить на полной скорости.
, который был закончен в 1890 г. Это был первый большой мост, построенный из мартеновской стали, вес его составлял 51 тыс. т.
Автомобильные мосты требуют меньшей жесткости, чем железнодорожные, поэтому большинство современных мостов - подвесные. Автомобильный мост через Форт, который имеет такую же длину, как и расположенный рядом железнодорожный, построен в 1965 г. На его сооружение пошло только 22 тыс. т. стали.
Напряженное состояние балок
Теперь нам ясно, что фермы и балки играют чрезвычайно важную роль в нашей жизни и несут на себе немалую долю мирских тяжестей. Но пока мы не совсем хорошо представляем себе, как они с этим справляются, как распределены в них напряжения и деформации и что же на самом деле определяет их несущую способность. Мы уже говорили, что решетчатая ферма и сплошная балка с точки зрения назначения почти всегда взаимозаменяемы. Естественно предположить, что и распределение напряжений у них должно быть весьма схожим. Но на примере решетчатой фермы легче понять, что происходит в балке под действием нагрузки.
Консоль же проще рассматривать, чем шарнирно опертую балку, хотя, как мы видели (см. рис. 102), оба эти случая тесно связаны.
Поэтому рассмотрим ферму в виде консоли, один конец которой заделан в стену, а к другому, свободному, концу приложена какая-то сила W . Давайте начнем с некоего "зародыша" фермы, который представляет собой треугольную конфигурацию, показанную на рис. 109. В этом случае груз W удерживается от падения направленной вверх компонентой силы натяжения наклонного элемента 1 . Сила сжатия в горизонтальном элементе 2 может действовать только горизонтально, поэтому она не вносит непосредственного вклада в удерживание груза. Однако работают и те элементы, которые нагружены горизонтально направленными силами, и элемент 2 играет хотя и косвенную, но чрезвычайно важную роль. в работе всей конструкции, противодействуя, "складыванию" фермы, то есть делая консоль консолью.

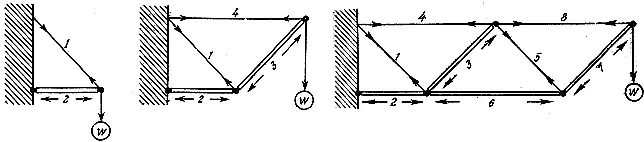

Рис. 109 - 111.
Теперь добавим еще одну секцию фермы, как показано на рис. 110. Ясно, что теперь груз поддерживается совместным действием направленных вверх компонент сил растяжения в элементе 1 и сжатия в элементе 3 . Элемент 4 , конечно, растянут, но, подобно элементу 2 (который по-прежнему сжат), он не вносит непосредственного вклада в поддержание груза, хотя без него ферма не будет работать.
Если мы построим ферму из нескольких секций (рис. 111), общая ситуация практически не изменится: диагональные элементы 1 и 5 растянуты, а 3 и 7 сжаты. Опять же именно диагональные элементы непосредственно удерживают нагрузку. Взятые вместе, они сопротивляются тому, что называют сдвигом. О сдвиге мы должны будем говорить подробнее в следующей главе. Между тем можно заметить, что силы, действующие в упомянутых диагональных элементах, равны между собой. Это остается верным независимо от длины консоли и числа составляющих ее секций.
Однако это не так для горизонтальных сил. Сила сжатия в элементе 2 больше, чем в элементе 6 , и точно так же растягивающее усилие в элементе 4 больше, чем в элементе 8 . Чем длиннее мы делаем консоль, тем больше сжимающее усилие в элементе 2 и растягивающее - в элементе 4 . При очень большой длине фермы горизонтальные сжимающие усилия и растягивающие усилия вблизи места заделки могут оказаться весьма значительными. Иными словами, такая консоль разрушится скорее всего возле основания, что в общем довольно очевидно. Кажется парадоксальным, однако, что самые большие усилия возникают в элементах, которые не дают прямого вклада в поддержание нагрузки.
На рис. 111 действующая вниз нагрузка, или "перерезывающая сила", непосредственно воспринимается, как мы говорили, зигзагообразной конфигурацией диагональных элементов 1, 3, 5, 7 . Но ничто не мешает усложнить эту диагональную решетку, введя дополнительные наклонные элементы, которые будут работать таким же образом, как и уже имеющиеся. Обычно по тем или иным причинам так часто и делают (рис. 112).
