Джеймс Гордон - Конструкции, или почему не ломаются вещи

Уже по одной только этой причине балка является одним из важнейших элементов всех строительных конструкций. На самом же деле применение балок и ферм выходит далеко за рамки задач, связанных с крышами зданий; балки и теория изгиба балок сыграли в действительности чрезвычайно важную роль в обеспечении самой возможности технического прогресса. Неожиданно все это оказалось важным и в биологии.

Слово "балка" ( beam ) на староанглийском означает "дерево", оно до сих пор сохранилось в английских названиях отдельных деревьев, например березы и граба ( whitebeam, hornbeam ). Сегодня балки чаще всего делают из стали и железобетона, однако в прошлом на протяжении столетий при строительстве слово "балка" означало деревянный брус, часто даже целый ствол дерева. Хотя дешевле и проще срубить дерево, чем построить каменную арку или куполообразный свод, раздобыть нужное количество больших деревьев тоже порой было нелегко, больше того, настали времена, когда длинные брусья стали редкостью. Вот тогда и возникла необходимость в поисках способов, которые позволили бы строить крыши из деталей небольшой длины.

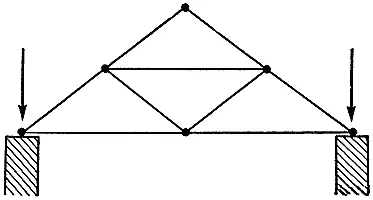

Современному человеку кажется совершенно очевидным, что стропила и перекрытия из коротких брусьев лучше всего делать, как в детском конструкторе, соединяя эти брусья в конструкцию треугольной формы (рис. 92).

Рис. 92. Ферма из коротких деталей.

Мы пришли к решетчатой ферме. Всем нам примелькались подобные конструкции стальных железнодорожных мостов. Любая конструкция такого рода, составленная из треугольников, называется фермой. Как и длинная сплошная балка, правильно сконструированная ферма позволяет экономно перекрывать длинные пролеты, не оказывая опасного бокового давления на поддерживающие ее стены. Применение ферм (и теория ферм), как и применение балок (и теория балок), в современной технике не ограничивается строительством зданий, оно гораздо шире. Фермы используются в конструкциях судов, самолетов, мостов и многих других машин и сооружений. Как мы видели в предыдущей главе, стянутая арка представляет собой еще одну реализацию той же идеи.

Однако в архитектуре ферма, или решетка из балок, внедрялась удивительно медленно. В наиболее простой ферме - в виде деревянных стропил крыши - эта идея может показаться совершенно очевидной, однако нашим предкам потребовалось немало времени для ее освоения. Они ведь никогда не видели железнодорожных мостов и не играли с детским конструктором. Стропила и фермы были, как оказалось, изобретением позднего Рима, хотя вплоть до средневековья никогда по-настоящему не применялись. Архитектуре удавалось обходиться без ферм на протяжении почти всей античной эпохи.

Греческим строителям никогда не приходила в голову сама идея ферм. Великие афинские архитекторы Мнесикл, построивший Пропилеи, и Иктин, создатель Парфенона и храма Аполлона в Бассах, сознательно отвергли использование арок и куполообразных сводов для перекрытий. И все же они оказались не способны придумать стропила или какой-либо достойный их эквивалент. Блеск эллинской архитектуры меркнет, как только нам попадается архитрав. Греческие кровли говорят о некотором недомыслии античных архитекторов.

Обычные каменные балки или перемычки нельзя использовать для надежного перекрытия пролетов длиной более 2,5 м - они могут обвалиться. Сознавая это, древние греки встали перед необходимостью использовать для перекрытий храмов и других зданий деревянные балки, хотя в античной Греции деловая древесина становилась столь же дефицитной, как и в современной.

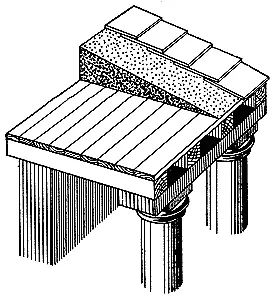

В тех случаях, когда для храма можно было найти необходимое количество деревянных брусьев во всю длину перекрытия, эти балки укладывали горизонтально прямо на стены и каменные перемычки перистиля. Сверху накладывался достаточный настил, так что получался сплошной потолок над всей площадью здания (рис. 93).

Рис. 93. Крыша древнегреческого храма.

Но крышу, естественно, нужно было сделать водонепроницаемой, для этого над потолком сооружали большой холм из глины, смешанной с соломой и водой. Таким образом, на храм средних размеров наваливали кучу глины весом около 3 тыс. т. Затем весь этот "агротехнический" материал хорошо утрамбовывали и выравнивали, так чтобы холм приобрел треугольную форму с плоским скатом. После этого прямо поверх глины примерно так, как укладывают плитки на садовых дорожках, укладывали черепицу. Надо думать, строители рассчитывали на то, что огромная масса сырой глины высохнет прежде, чем начнет гнить поддерживающий ее потолок. Высыхая и растрескиваясь, глина, должно быть, становилась превосходным убежищем для всякого рода паразитов; но она же обеспечивала и прекрасную термоизоляцию, что особенно ценно в условиях жаркого климата. Однако чаще приходилось довольствоваться короткими бревнами небольшой длины. Царь Соломон, чтобы получить ливанский кедр для своего дворца, заключил даже политическое соглашение с царем Хирамом, и несмотря на это балки на крыше его дворца были длиной лишь по 17 локтей (примерно 7 м). В греческих храмах эти балки были еще короче, чем во дворце Соломона и подпирались снизу рядами колонн, хотя зачастую это было довольно неудобно. В одном большом дорическом храме (около 550 г. до н. э.) в Пестуме, на юге Италии, линия колонн проходит прямо посреди зала, разделяя его на два равных крыла. Это не могло не мешать проведению религиозных церемоний. В более поздних храмах встречается уже симметричное расположение колонн, которое было удобнее (рис. 94), но даже Парфенон разделен изнутри колоннами, которые нам кажутся излишними.
