Джеймс Гордон - Конструкции, или почему не ломаются вещи

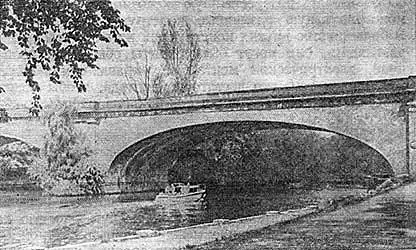

Рис. 82. Мост в Майнхеде, построенный Брюнелем в 1837 г. Он имеет самые длинные и плоские каменные арки в мире. Предсказания, что такие арки обязательно должны обвалиться, не сбылись по сей день, хотя мост выдерживает вес поездов, вдесятеро больший, чем во времена его постройки.

Как публика, так и специалисты были в ужасе, в газеты потоками шли письма с пророчествами, что мост обязательно рухнет. Чтобы отвести от себя эти потоки негодования, а возможно, и из чувства юмора Брюнель не спешил убрать деревянные леса и опоры, на которых собирались арки. Естественно, говорили, что он боится это сделать. Но когда, спустя год, опалубку разрушил шторм, арки стояли как ни в чем не бывало. Тогда Брюнель открыл секрет: оказывается, после завершения строительства монтажные опоры опустили на несколько сантиметров, так что в течение многих месяцев они никак не соприкасались с мостом. Мост стоит и поныне, хотя вес проходящих по нему поездов бывает в 10 раз большим, чем тот, на который рассчитывал Брюнель.

Если мы придаем арке менее крутую форму, уменьшая отношение ее высоты к пролету, боковое давление вдоль арки на клинчатые камни, как и следовало ожидать, увеличивается. Однако сжимающие напряжения, как правило, все еще гораздо ниже предела прочности каменной кладки и камням редко грозит опасность разрушения, хотя, когда арка вводится в строй и монтажные опоры убираются, ее перемещения бывают довольно значительны и могут достигать нескольких сантиметров.

Наиболее опасными для невысокой арки являются последствия большого бокового давления на опоры. Если фундаментом служит достаточно твердая порода, например скала, то все обходится, но если опоры построены на мягком грунте, то при слишком большом боковом давлении могут возникнуть серьезные неприятности. К сожалению, нужда в длинных, не очень крутых арках возникает именно тогда, когда мосты строятся через реки, протекающие по низменным, болотистым равнинам. Именно этим вызвано строительство мостов со множеством небольших арок. Не случайно почти все длинные средневековые мосты многоарочные. Недостатками таких мостов являются высокая стоимость возведения многочисленных быков (обычно под водой и часто в топком грунте), а также большое количество перегораживающих фарватер опор, которые создают неудобства и опасность для судоходства.

Некоторые недостатки арочных мостов можно преодолеть, если при их создании отойти от традиционных материалов. К 70-м годам XVIII в. благодаря усовершенствованию доменного процесса значительно удешевилось производство чугуна, что позволило отливать из него клинчатые "камни". По своим свойствам чугун сильно отличается от железа и стали: он весьма хрупок и, выдерживая большие сжимающие нагрузки, весьма непрочен и ненадежен при растяжении. Этим он напоминает камень. Поэтому в строительстве с ним следует обращаться примерно так же, как с каменной кладкой.

Преимущество чугуна в сравнении с традиционной каменной кладкой состоит в том, что из него можно отливать ажурные решетчатые архитектурные детали, а это позволяет сильно снизить вес конструкции. Кроме того, лить чугун куда как дешевле, чем обтесывать камень. Наконец, чугунные мосты были весьма изящными (до той поры, пока не начали портиться вкусы, - приблизительно до первого билля о реформах [70] 1832 г. - Прим. перев. ).

Чугун принес в мостостроение двойную пользу. Во-первых, он сократил затраты труда и транспортные расходы; во-вторых, что значительно важнее, уменьшились вес арок и, следовательно, нагрузка на опоры, а это позволило строить менее крутые арки с более дешевыми фундаментами.

Любопытно, что преимущества новой техники мостостроения одним из первых оценил американец Томас Пейн (1737-1809), известный в истории как автор "Декларации о правах человека". Пейн спроектировал большой чугунный мост через реку Скуокилл у Филадельфии. Он приехал в Англию, чтобы заказать чугунное литье, и пока его заказ был в работе, решил навестить в Париже своих друзей-якобинцев. Симпатии к французской революции не помешали Пейну оказаться не только в тюрьме, но и почти на гильотине. Спасло его падение Робеспьера.

В отсутствие Пейна его финансовые дела пришли в упадок, чугунное литье было продано и пошло на постройку моста через Вер в Сандерленде. Арка, законченная в 1796 г., имела пролет длиной около 70 м при высоте всего около 10 м. Причиной того, что сорока годами позже Брюнель не решился использовать чугун для моста в Майнхеде, вероятнее всего, было опасение, что возникающие при движении поездов вибрации могут привести к растрескиванию этого хрупкого материала. Во всяком случае, его каменные арки работали прекрасно.
