Джеймс Гордон - Конструкции, или почему не ломаются вещи

Прочность конструкции, которая может развалиться вследствие разрушения материала, нельзя предсказать, наблюдая лишь поведение моделей или применяя операцию изменения масштаба к уже существующим образцам.

Это правило, установленное Галилеем, известно как "закон двух третей"; оно является веским основанием для применения современных методов расчета при проектировании автомобилей, кораблей, самолетов, станков. Возможно, именно поэтому всех этих конструкций до недавнего времени и не существовало, по крайней мере в их современной форме. Однако при создании больших каменных сооружений мы можем не обращать внимания на закон двух третей, поскольку, как уже говорилось, здания обычно рушатся вовсе не из-за разрушения материала при сжатии. Напряжения в каменной кладке столь малы, что мы можем позволить себе практически неограниченно увеличивать размеры сооружений. Однако в отличие от большинства других конструкций здания разрушаются потому, что их стены теряют устойчивость и опрокидываются, а устойчивость при любых размерах может быть предсказана путем исследования модели. В принципе устойчивость здания сродни устойчивости весов или безмена (рис. 77).

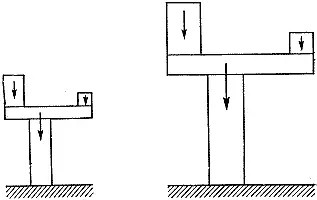

Рис. 77. Устойчивость здания подобна устойчивости весов, на нее не влияет изменение масштаба.

Опрокидывающие моменты, действующие на каждую из сторон такого устройства, с изменением размеров будут изменяться как их четвертая степень, и все устройство будет по-прежнему находиться в равновесии. Таким образом, если не заваливается маленькое здание, можно не беспокоиться и об устойчивости его копии, если она увеличена в соответствующем масштабе; именно этот факт лежит в основе "таинств" средневековых строителей, которые сводятся к набору определенных правил и пропорций. Известно, что эти строители использовали сделанные из гипса или сложенные из камня модели, порою их высота достигала 18 м. Такая методика, как правило, оказывалась плодотворной даже в случаях чрезвычайно сложных конструкций, подобных Реймскому кафедральному собору (рис. 78).

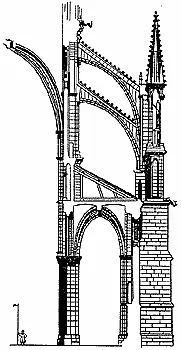

Рис. 78. Контрфорсы Реймского собора.

В классической греческой архитектуре арки, как правило, не встречаются, им предпочитали каменные балки или перемычки. Растягивающие напряжения в этих балках, или архитравах, были довольно велики и нередко приближались к предельным. Многие из архитравов треснули еще в древние времена. С этим связано армирование мраморных балок железом, например в Пропилеях. Дорические храмы не обваливались благодаря тому, что их короткие и высокие в сечении каменные балки, треснув, превращались в арки (рис. 79 и 80).

Рис. 79. Короткая каменная перемычка (архитрав) под действием растягивающих напряжений, треснув, превращается и арку с тремя шарнирными точками и продолжает держать нагрузку.

Для греческой трабейской [66] Trabs - балка (лат.). архитектуры требовались очень большие каменные блоки. По мере того как цивилизация приходила в упадок, сложнее становилось перевозить большие грузы, возможно, именно это послужило одной из причин пристрастия средневековых строителей к готическим аркам и сводам, которые можно было строить из камней совсем малого размера.

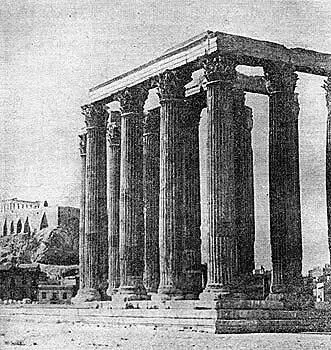

Еще два столетия назад Джон Соун в своих лекциях по архитектуре отметил, что, несмотря на трудности, связанные с применением каменных балок, сооружения древних часто имели гигантские размеры, намного превосходившие современные ему здания. Так, Парфенон, например, значительно больше собора св. Мартина-на-полях [67] Построен в 1726 г. в Лондоне на Трафальгарской площади. - Прим . перев. . Тем не менее Парфенон, имея размеры 69 на 30 м, невелик по сравнению с построенным Адрианом храмом Зевса Олимпийского (138 г.), размеры которого составляют 108 на 52 м, - он занял бы большую часть Трафальгарской площади. Но и этот храм кажется меньше, чем он есть на самом деле, на фоне находящихся поблизости стен Акрополя (рис. 80). Точно так же впечатляют размеры каменной кладки римских мостов и акведуков.
