Так, мост Клэр-на-задах в Кембридже весьма заметно изогнут посредине из-за смещений в основаниях арки (рис. 76). Это произошло уже давно, и тем не менее мост абсолютно безопасен.

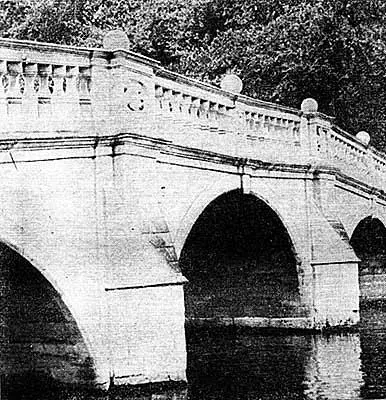

Рис. 76. Мост Клэр-на-задах в Кембридже. Смещения в основаниях привели к перекосу арки, что совершенно не повлияло на безопасность моста.

Точно так же арки очень хорошо выдерживают землетрясения и такого рода напасти, как современные потоки транспорта.

Так что не удивительно, что наши предки часто были более чем привержены к аркам: арка может устоять, даже если вы серьезно ошиблись в вычислениях при ее проектировании (или вообще обошлись без всяких вычислений) и вдобавок решили строить все сооружение на болоте. Последнее на самом деле случилось с несколькими английскими кафедральными соборами.

Следует заметить, что среди развалин чаще всего наиболее сохранившимися оказываются арки. Отчасти это связано с присущей им устойчивостью, хотя не исключено и то, что клинчатые камни арок меньше интересовали окрестных крестьян, чем прямоугольные камни стен. (Последним объясняется и сохранность круглых колонн на развалинах греческих храмов.)

Добиться того, чтобы линия давлений проходила заведомо внутри стены или арки, как правило, легче в случае толстостенной кладки. Но сплошной кирпич и каменные работы очень дороги. Чтобы увеличить толщину стен без больших затрат, римляне стали использовать монолитный бетон. Он представлял собой смесь вулканического туфа ( pulvis puteolanis ), весьма распространенного в Италии, с известью и добавками песка и гравия.

Если стены и арки делать более толстыми, они становятся более устойчивыми и нет нужды увеличивать их вес. Но чем легче материал, требующий транспортировки и обработки, тем меньше, по-видимому, будет стоимость конструкции. Витрувий, выдающийся ученый древности (расцвет его творчества приходится на 20-е годы до н.э.), известный своими трудами по архитектуре и баллистике, свидетельствует о том, что в его время легковесный бетон нередко получали, добавляя порошок пемзы. Величественный Софийский собор в Константинополе (528 г.) построен именно из такого материала.

Уменьшение веса и стоимости бетона может быть достигнуто также и путем заполнения цементной массы самыми разными сосудами. В древнем мире в виноделии и виноторговле использовались амфоры. Эти большие глиняные сосуды скапливались в огромных количествах. Очевидно, само собою напросилось решение бросать их в бетон. Это обнаружилось во многих поздних римских постройках. В частности, имеются свидетельства, что из такого рода "тары" были сделаны стены прекрасных ранневизантийских церквей в Равенне [65] На знаменитых лоцманских катерах в Бристольском заливе, появившихся около 1900 г., в качестве балласта использовались проложенные по днищу бетонные плиты. В средней части судна, которая должна быть тяжелой, бетон содержал металлолом. На носу и корме, которые должны быть легкими, в бетоне присутствовали пустые бутылки из-под пива. Когда у себя в саду я "воздвигаю" какой-нибудь постамент или урну, то обычно не без успеха использую проволочную сетку, пустые винные бутылки и бетон. .

Хотя, как утверждают, одни конструкции поддерживают силы небесные, а другие не разваливаются благодаря краске или ржавчине, проектировщик, если он сознает свою ответственность, всегда стремится получить объективные гарантии прочности и устойчивости того, что он предлагает строить. Если он не в состоянии произвести соответствующие расчеты на современном уровне, тогда, очевидно, необходимо либо сделать модель конструкции, либо определить ее размеры, увеличивая в определенном масштабе размеры какого-то уже существующего образца, который оказался удачным.

Именно такими методами пользовались вплоть до самого недавнего времени. Возможно, к ним прибегают еще и сейчас. Но модели хороши лишь тогда, когда мы хотим посмотреть, как будет выглядеть вещь, а для предсказания прочности этот метод слишком ненадежен. Дело в том, что вес конструкции изменяется пропорционально кубу ее размеров. Так, если мы увеличим все размеры вдвое, вес возрастет в 8 раз. Площади же поперечных сечений тех или иных элементов конструкции, которые должны выдерживать нагрузку, изменяются пропорционально квадрату размеров конструкции, и при увеличении всех размеров вдвое площади всех поперечных сечений увеличатся только вчетверо. Поэтому с увеличением размеров напряжения растут линейно. Это означает, что если, например, мы вдвое увеличили все размеры, то получили и удвоенные напряжения со всеми вытекающими отсюда последствиями.
