Джеймс Гордон - Конструкции, или почему не ломаются вещи

Для стены, колонны или опоры простых симметричных форм, таких, как показаны на рис. 64, линия давлений проходит, очевидно, через середину, и здесь нет никаких трудностей. Однако если речь идет о сколько-нибудь более сложном сооружении, то тогда скорее всего имеется хотя бы одна наклонная сила, возникающая из-за бокового давления крыши, арки, сводов или других конструктивных элементов. В таких случаях линия давлений уже не проходит точно через середину стены, а смещается на одну сторону и часто принимает искривленную форму, как показано на рис. 65 [60] В том, что дело обстоит именно таким образом, можно убедиться, применяя правило параллелограмма для сложения сил в каждом сечении стены. (Понятие о параллелограмме сил можно восстановить в памяти, заглянув в элементарные учебники физики, в раздел механики.) Считается, что параллелограмм сил изобрел Симон Стевин в 1586 г. Никак нельзя предполагать, что архитекторы древности и средневековья могли проектировать, в современном смысле этого слова, свои здания, не владея понятием о разложении сил. .

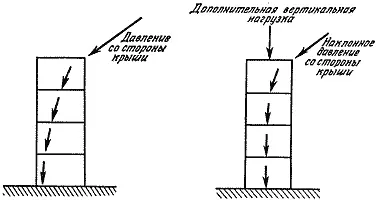

Рис. 65. В результате действия наклонной нагрузки линия давлений отклоняется от плоскости симметрии стены.

Рис. 66. Действие на стену дополнительной вертикальной нагрузки уменьшает отклонение линии давлений от середины стены.

Если, проводя линию давлений, мы обнаружим, что имеется опасность того, что она в какой-либо точке достигнет поверхности стены, то следует призадуматься, и крепко, поскольку у сооружения, спроектированного таким образом, велики шансы рухнуть.

Один из способов исправить положение (и, вероятно, это один из наиболее эффективных способов) состоит в том, чтобы на верхнюю часть стены добавить дополнительный вес. Тогда дело обернется таким образом, как это показано на рис. 66. В противоположность тому, что можно было бы предположить, этот дополнительный вес способствует большей, а не меньшей, устойчивости стены и возвращает "заблудшую" линию давлений более или менее туда, где ей следует находиться.

Требуемый дополнительный вес можно создать, просто надстроив стену больше, чем в действительности необходимо; годятся также такие вещи, как тяжелые баллюстрады и парапеты. Всегда могут выручить и поставленные в ряд статуи (рис. 67), если, конечно, это совместимо с назначением здания и позволяют средства! С конструкционной точки зрения бывает обоснованным использование башенок и статуй в готических церквях и соборах. Они возвышаются там словно насмешка над приверженцами функциональности и унылыми ревнителями "эффективности".

Обычно считается абсолютно необходимым, чтобы линия давлений [61] На самом деле существует несколько линий давлений, и все они не должны выходить за пределы стены. Пассивная линия давлений определяется действием веса самой стены и всех предметов, которые находятся в постоянной связи с ней, таких, как перекрытия и крыши. Активные линии давлений определяются не только постоянными нагрузками, возникающими от частей здания, но также и переменными нагрузками, такими, как давление ветра или вес воды, угля, снега, машинного оборудования, подвижного транспорта, людей и т. д. Формы возможных активных линий давления определяют те эксплуатационные нагрузки, которые не представляют опасности для здания. проходила в пределах "средней трети" стены, поскольку иначе при появлении трещины она может обвалиться.

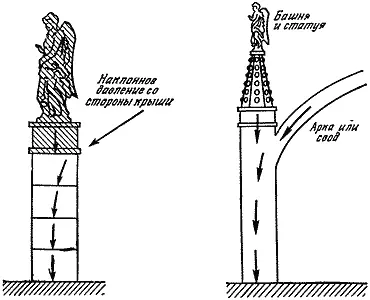

Рис. 67. Требуемую дополнительную вертикальную нагрузку могут создавать башенки, статуи и т. п.

Такой осторожный подход правилен, он служит безопасности, и его необходимо придерживаться, но я боюсь, что в наш век вседозволенности это делается редко. Посмотрите на стену современного жилого дома или нового учебного заведения, и вы увидите массу трещин, а там, где трещины, непременно действовали когда-то растягивающие напряжения. Правда, хотя эти трещины вредят штукатурке и внутренней отделке здания [62] В этом кроется одна из причин современной моды не штукатурить внутренние помещения зданий. , на деле они редко представляют какую-либо опасность для несущей конструкции. Основным условием надежности каменной кладки является то, чтобы линия давлений нигде и никогда не подходила к поверхности стены, или колонны.
