Таким образом, назначение строительного раствора состоит не в том, чтобы "склеивать" кирпичи или камни, а в том, чтобы сжимающие нагрузки передавались через соединение более равномерно.

Насколько мне известно. Юнг был первым, кто стал учитывать упругие деформации каменной кладки. Он рассмотрел, что происходит в прямоугольном блоке каменной кладки, скажем в участке стены, когда он подвергается действию вертикальной сжимающей нагрузки Р. Мы приведем его рассуждения в упрощенной форме, переведя их для этого на язык напряжений и деформаций, которого во времена Юнга, конечно, не существовало.

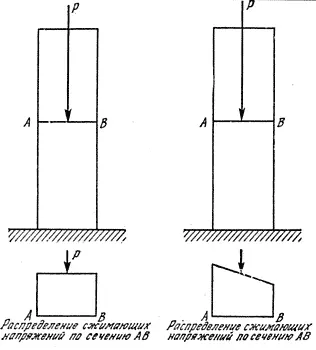

До тех пор пока нагрузка P действует вертикально вниз в плоскости симметрии, то есть посредине стены, кладка будет сжата равномерно и, согласно Гуку, соответствующее распределение сжимающих напряжений по толщине стены также будет равномерным (рис. 58).

Рис. 58. Нагрузка P действует в плоскости симметрии стены.

Рис. 59. Нагрузка P действует в пределах "средней трети" стены.

Рис. 60. Нагрузка P действует на краю "средней трети" соединения AB .

Рис. 61. Нагрузка P действует вне "средней трети" соединения AB .

Предположим теперь, что вертикальная нагрузка P немного сместилась в сторону и действует не точно в плоскости симметрии стены. В этом случае сжимающее напряжение не будет постоянным вдоль ее сечения: для того чтобы в точности уравновесить действующую нагрузку, оно должно быть с одной стороны больше, чем с другой. Юнг показал, что если материал подчиняется закону Гука, то напряжения по толщине стены будут изменяться линейно и распределение напряжений будет выглядеть так, как показано на рис. 59.

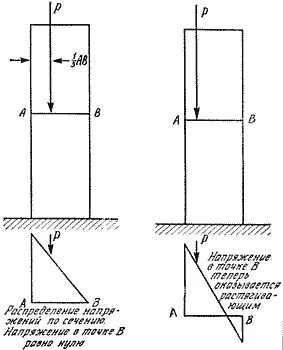

Пока что соединению, которое мы видим на рис. 59, ничто не угрожает: по всему сечению АВ действуют только сжимающие напряжения. Однако если приложение нагрузки сместится еще дальше от середины стены - на границу так называемой "средней трети" стены, то возникнет ситуация, изображенная на рис. 60, в которой распределение напряжений имеет треугольную форму и сжимающее напряжение на одном из краев соединения обращается в нуль.

Рис. 62. Вот что происходит, если возникает ситуация, изображенная на рис. 61. В соединении возникает трещина ВС , и вся нагрузка теперь распределена по площади, соответствующей отрезку АС , - эффективная толщина стены уменьшается.

Рис. 63. Если линия действия нагрузки проходит за пределами отрезка АВ , то стена будет поворачиваться вокруг точки A , - опрокинется и упадет.

Само по себе это пока еще не опасно, но для вдумчивого человека вполне очевидно, что при этом что-то готово вот-вот произойти. И действительно, если нагрузка сместится еще немного к краю, "что-то" и в самом деле произойдет - возникнет ситуация, изображенная на рис. 61.

Сжимающее напряжение вблизи одной из поверхностей стены теперь сменилось на растягивающее. Здесь уже нельзя быть уверенным в том, что раствор сможет выдержать растягивающее напряжение. Обычно он и в самом деле не выдерживает и происходит то, чего и следовало ожидать, - в соединении возникает трещина. Конечно, если стена трескается, это плохо и этого лучше не допускать, однако такая трещина еще не означает, что стена непременно и без промедления рухнет. Весьма вероятно, что края трещины несколько разойдутся, но стена останется стоять, покоясь на той части соединения, где контакт не нарушен (рис. 62).

Но все это не сулит спокойной жизни, и наступит день, когда линия действия силы окажется за пределами стены, и нетрудно догадаться, что произойдет. В стене не может возникнуть необходимых растягивающих напряжений, ее часть начнет свисать над основанием, и тогда стена опрокинется и упадет (рис. 63).

В 1802 г., когда Юнг пришел к этим заключениям, он был двадцатидевятилетним человеком, начинающим приобретать известность и только что получившим кафедру натуральной философии в Королевском институте в Лондоне. Его коллегой и в определенном смысле соперником был Гемфри Дэви [58] Переводчик использует более точную, но не принятую у нас транскрипцию "Хамфри Дэйви", - мы заменили ее на более привычную - "Гемфри Дэви" - V.V. , который в том же году, в невероятно молодом возрасте - ему было 24 года, - стал там же профессором химии.
