Александр Полулях - Грохочение угля

где a – параметр, являющийся некоторой функцией времени грохочения.

В практике грохочения сыпучих материалов применяются грохоты различных конструкций. Детальная их классификация по общим конструктивным признакам, по характеру движения просеивающей поверхности и ее элементов или по типу приводного механизма, обеспечивающего характер движения, получается громоздкой и затруднительной.

Поэтому для систематизированного описания грохотов предлагается ограничиться подразделением их на следующие группы:

– неподвижные (группа I);

– валковые (группа II);

– барабанные (группа III);

– плоские качающиеся (группа IV);

– полувибрационные (группа V);

– вибрационные с круговыми и прямолинейными колебаниями (групп VI);

– гидрогрохоты (группа VII);

– гидромеханические грохоты (группа VIII);

– грохоты с упруго-деформирующей поверхностью (группа IХ);

– специальные (группа Х).

Условно различные типы серийно выпускаемых грохотов обозначают буквами и цифрами.

Начальная буква Г обозначает тип машины – грохот; следующая (или следующие) обозначают исполнение грохота по принципу действия:

Г – гидрогрохот, И – инерционные с круговыми или близкими к ним колебаниями, С – самобалансный с прямолинейными колебаниями, ИС – самобалансный с колебаниями близкими к прямолинейным, Р – резонансный, К – качающийся; предпоследняя буква может обозначать исполнение грохота по принципу геометрии просеивающей поверхности; Ц – цилиндрический, Б – барабанный, В – валковый, К – конический, Д – двухкоробковый; последняя буква обозначает исполнение грохота в зависимости от насыпной плотности грохотимого материала: Л – легкий тип, С – средний, Т – тяжелый.

Первая цифра в условном обозначении показывает ширину просеивающей поверхности: 2-1000 мм, 3-1250 мм, 4-1500 мм, 5-1750 мм, 6-2000 мм, 7-2500 мм, 8-3000 мм, 9-3500 мм, 10-4000 мм, вторая – число ярусов (дек) сит.

Обозначение грохота может заканчивается буквенным или цифровым индексом его модификации, например, абривиатура ГИЛ-43 означает, что это грохот инерционный легкого типа с шириною рабочей поверхности 1500 мм с тремя ярусами просеивающей поверхности.

В настоящее время в Украине фирмы, изготавливающие различные типы грохотов, в т. ч. и специальной конструкции, дают им свои обозначения, отличные от общепринятых.

Грохота выпускаются с укрытием (для сухого способа грохочения) и без укрытия (для мокрого способа грохочения).

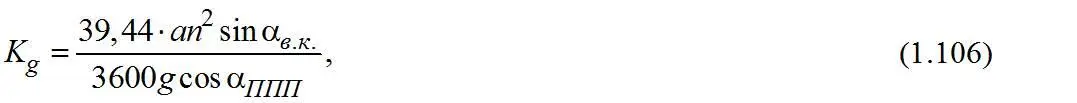

Вибрационные грохоты характеризуются коэффициентом динамичности

где a – амплитуда колебаний, м; n – число оборотов в мин.; α в.к. – угол наклона направления колебаний вибраций, град.; α ППП – угол наклона подвижной просеивающей поверхности к горизонту, град.; g – ускорение свободного падения (9,81 м/с 2).

Нами рассматривается классификация грохотов по их назначению, т. е. для:

– сухого грохочения угля;

– мокрого виброгрохочения угля;

– гидрогрохочения угля;

– гидромеханического грохочения угля;

– гидравлического грохочения мелкого угля;

– мокрого виброгрохочения угольного шлама.

Просеивающие поверхности, применяемые в качестве рабочих поверхностей на грохотах для разделения зернистых материалов по крупности, отличаются друг от друга по материалу, из которого они изготавливаются, по способу изготовления, по назначению и по форме отверстий.

Для изготовления просеивающих поверхностей применяются в основном следующие материалы:

– специализированные стали различных марок;

– резина и полиуретаны;

– капросталь, лавсан и другие полимеры.

По способу изготовления просеивающие поверхности различаются на:

– колосниковые;

– штампованные;

– проволочные плетенные;

– проволочные сварные;

– литые и прессованные;

– тканные.

По форме отверстий просеивающие поверхности различаются на сита с отверстиями:

– квадратными;

– прямоугольными;

– щелевыми;

– фигурными;

– специальной формы.

По назначению просеивающие поверхности предназначены для:

– предварительного грохочения;

– подготовительного грохочения;
