Александр Полулях - Грохочение угля

– рассортировки материалов;

– грохочения шламовых продуктов;

– ультратонкого грохочения.

Нами рассматривается классификация просеивающих поверхностей по способам изготовления, материалу и назначению:

– штампованные сита (группа I);

– колосниковые наборные сита (группа II);

– плетенные проволочные сита (группа III);

– сварные проволочные сита (группа IV);

– прессованные и литые сита из резины и полиуретана (группа V);

– сита специальные (группа VI);

– технические ткани (группа VII);

– проволочные литые (группа VIII);

– декоративные сита, технические сетки и технические ткани (группа IX).

К этой группе относится грохот колосниковый неподвижный, изображенный на рис. 2.1.

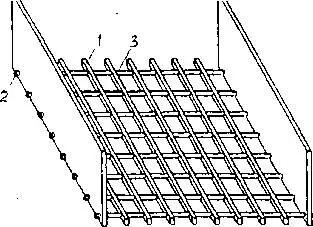

Рис. 2.1. Грохот колосниковый неподвижный:

1 – колосники; 2 – болт стяжной; 3 – трубка распорная

Грохот представляет собой решетку, собранную из колосников, устанавливаемых под углом к горизонту. Материал, загруженный на верхний конец решетки, движется по ней под действием силы тяжести. При этом мелкие классы проваливаются через щели решетки, а крупный класс перемещается к разгрузке грохота.

Грохоты этого типа применяются для крупного грохочения. Размер щели между колосниками от 25 до 100мм. Угол наклона решетки от 30 градусов и выше. Размеры и формы поперечных сечений колосников могут быть разнообразными в зависимости от условий проведения процесса грохочения и требований к его продуктам.

Неподвижные струнные грохоты (сита) применяются на операции сухого отсева в узлах подготовительного грохочения углей.

Неподвижный односитный наклонный грохот состоит из короба, в котором закреплена просеивающая поверхность из проволочных струн, поддона для сбора подрешетного продукта и металлического конуса, сообщающегося с аспирационной системой.

Техническая характеристика струнных грохотов определяется компоновкой оборудования в узлах подготовительного грохочения. Техническая характеристика неподвижного струнного грохота, установленного на ЦОФ «Червоноградская» [12]

Принцип работы струнного грохота. Исходный материал по разгонному желобу со скоростью до 3 м/с поступает на просеивающую поверхность, где под действием гравитационных сил происходит выделение из такого быстродвижущегося слоя зерен меньше 13мм в подрешетный продукт, который собирается в поддон и через отверстия в нем попадает на ленточный конвейер. Надрешетный продукт сходит с рабочей поверхности на ленточный конвейер рядового угля. Подрешетный продукт является сухим отсевом и направляется при необходимости в присадку к мелкому концентрату или, при соответствующей зольности, является самостоятельным товарным продуктом.

Одним из перспективных направлений повышения эффективности грохочения влажных углей является создание машин, рассев материалов в которых осуществляется в тонком быстродвижущемся слое. К ним относятся разработанные ГП «Укрнииуглеобогащение» стационарный крутонаклонный ленточно-струнный грохот с принудительной очисткой просеивающей поверхности (типа ГЛС) [12].

Грохочение сыпучих материалов в тонком быстродвижущемся слое характеризуется тем, что мелкие зерна отсеваемого класса практически мгновенно достигают отверстий сита, влажный материал в меньшей степени комкуется, создаются благоприятные условия для реализации эффекта отсева зерен, меньших по своим размерам, чем отверстия просеивающей поверхности, что дает возможность применять сита с повышенным живым сечением и менее склонных к залипанию.

Испытания и промышленная эксплуатация ленточно-струнных грохотов на углеобогатительных фабриках показали правильность выбранного направления интенсификации рассева углей повышенной влажности за счет самосортирования зерен грохотимого материала в быстронесущем тонком разрыхленном слое с одновременной непрерывной очисткой щелей просеивающей поверхности.

На рис. 2.2 изображен общий вид этого грохота. Его конструкция включает кривошипно-шатунный привод 1, раму грохота 2, раму подвижную 3, раму неподвижную 4, желоб загрузочный 5, устройство тормозное 6, ролик опорный 7, колосниковое верхнее сито 8, опору 9, очистители 10 и струнное сито 11.
