Испытания скребкового грохота в промышленных условиях ЦОФ «Киселевская» показали, что его просеивающая поверхность практически не подвержена залипанию влажными углями. Ее очистка обеспечивается зернами угля с остроугольными выступами, заходящими в конически расширяющиеся щели просеивающей поверхности при транспортировании скребками.

Нагрузка по исходному питанию во время испытаний изменялась от 120 до 320 т/ч. При ширине щели просеивающей поверхности 4 мм граничная крупность разделения составила 6 мм. В исходном рядовом антраците содержание отсеваемого класса (0–6) мм было в пределах 42–54 %, а величина влажности колебалась от 6,8 до 10,1 %. При таких условиях извлечение в подрешетный продукт класса (0–6) мм составляло 43,7-83,2 %, а содержание в отсеве зерен крупные 6 мм не превышало 8,5-11,7 %.

Эти результаты имели место при длине просеивающей поверхности грохота 20,5 м и ширине 1,4 м.

По сравнению с серийно выпускаемыми вибрационными грохотами типа ГИЛ, работающими в аналогичных условиях, на операции сухого подготовительного грохочения грохот скребковый имеет следующие преимущества: просеивающая поверхность практически не залипает, возможен рассев рядовых каменных углей и антрацитов с влажностью класса (0–6) мм до 10 %, отсутствие вибраций, конструкция проста и надежна, высота приемлема для углеобогатительных фабрик, в одной машине совмещены просеивающие и транспортные функции, удобна компоновка в схеме цепи аппаратов предприятий.

Недостатком грохота скребкового является использование в его конструкции дорогостоящей щелевой сетки из легированной стали с малым живым сечением.

Отсутствие вибраций позволяет применять в качестве просеивающей поверхности сварные колосниковые сита или резинометаллические сита с упругой заделкой колосников из износостойкого металла.

Грохот скребковый рекомендуется для работы на операции предварительного отсева мелких классов из грузопотоков рядовых углей повышенной влажности мощностью до 300 т/ч по граничной крупности разделения 6–8 мм. При влажности класса (0–6) мм в исходном питании до 8 % возможно его применение на операции сухого подготовительного грохочения.

Эти грохоты используются, как правило, для предварительного грохочения с целью выделения продукта меньше 50-150 мм из грузопотока крупнокускового материала с верхним пределом крупности до 500 мм.

На буроугольных брикетных фабриках валковые грохоты со щелью 5–6 мм применяются на операции подготовительного грохочения.

Валковые грохоты состоят из ряда параллельных валков, установленных на наклонной раме и вращающихся в направлении движения материала. На валки насажены или отлиты заодно с ними диски. Форма дисков может быть круглой или фигурной, например, в виде «сферического» треугольника, стороны которого описаны дугами окружности. Круглые диски могут быть установлены центрично или эксцентрично.

Валки образуют просеивающую поверхность с отверстиями, форма и размеры которых определяются расстоянием между валками и формой дисков.

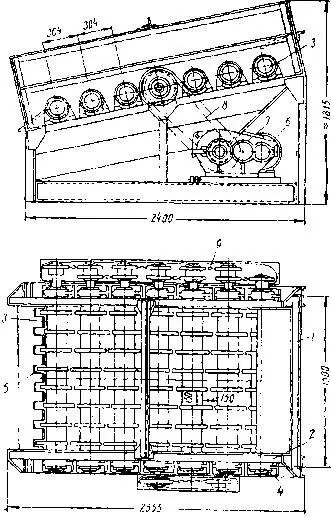

Рис. 2.5. Общий вид валкового грохота с эксцентричными дисками

На рис. 2.5 изображен общий вид валкового грохота с эксцентричными дисками. Грохот состоит из рамы 1, короба 2, семи валков 3, вращающихся в подшипниках качения 4, и привода. На валках эксцентрично насажены круглые диски 5. Электродвигатель 6 через упругую муфту, редуктор 7 и цепную передачу 8 приводит во вращение средний валок, от которого через короткие цепные передачи 9, расположенные по одну сторону короба, приводятся во вращение остальные валки.

Перемещение угля вдоль грохота осуществляется эксцентрично расположенными дисками, которые насажены на валках со смещением в 90 о. Этим достигается энергичное разрыхление угля на грохоте и повышается эффективность грохочения. Цепная звездочка приводного вала имеет предохранительное устройство в виде шпильки, которая срезается при перегрузке грохота (например, при заклинивании валков).

Двойные звездочки иногда располагаются по обе стороны валков через один, что позволяет получить более равномерную нагрузку на короб и детали грохота.

В зависимости от размера отверстий (50-150 мм) и ширины просеивающей поверхности (1270–1500 мм) производительность грохотов колеблется от 200- до 600 т/ч.

Валковые грохоты отличаются спокойной и надежной работой, обладают большой производительностью и хорошей эффективностью грохочения. Вместе с тем при переработке углей повышенной влажности из-за налипания на валки и диски угольной мелочи эффективность работы грохотов снижается.
