В зависимости от технологических задач производства такие грохоты могут снабжаться самыми различными типами и комбинациями сит типа СДАЛ, обеспечивающими высокоэффективное сухое и мокрое грохочение по крупности от 300 до 0,3мм.

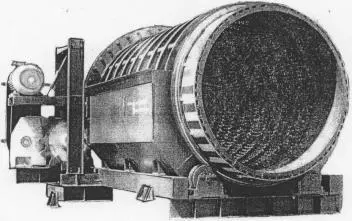

Рис. 2.11. Общий вид барабанного грохота с ситом ЭПП

ЗАО «АНА-ТЕМС» (г. Днепропетровск) создало и производит различные типы барабанных классифицирующих устройств с износостойкими резиновыми ситами ЭПП, для различных технологических операций, в т. ч. для сухого рассева сыпучих материалов по граничной крупности разделения от 6 до 50 мм.

На рис. 2.11 приведен общий вид барабанного грохота с ситами ЭПП.

Эти грохоты имеют один или два короба удлиненной прямоугольной формы с расположенными в них просеивающими поверхностями.

Короба устанавливаются на пружинных опорах или на шарнирных подвесках, совершая при этом с помощью привода кривошипного типа возвратно-поступательные круговые или сложные движения.

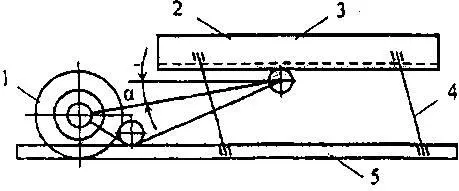

Одной из разновидностей такого типа грохотов с жесткой кинематикой является качающийся грохот с горизонтальным расположением сита, схематично изображенный на рис. 2.12.

Рис. 2.12. Схема горизонтального качающегося грохота:

1 – кривошипный привод; 2 – короб грохота; 3 – сито; 4 – опора; 5 – рама

Недостаток обычного кривошипного привода, применяемого для грохотов такого типа, – невозможность уравновешивания сил инерции качающихся масс, в результате чего на фундамент или на строительные конструкции передаются знакопеременные динамические нагрузки.

Вместе с тем быстроходные качающиеся грохоты типа БКГ в значительной мере лишены этого недостатка.

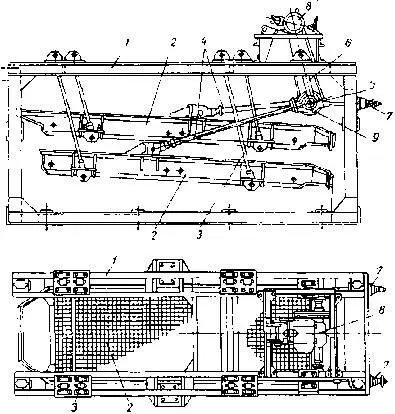

Конструкция грохота БКГ (рис. 2.13) состоит из рамы 1, двух коробов с ситами 2, шарнирных подвесок 3, шатунов 4, приводного вала 5, подвесок для вала 6, двух виброизолирующих пружин 7. Движение грохоту сообщается посредством ременной передачи от электродвигателя 8 через шкив 9.

Рис. 2.13. Общий вид быстроходного качающегося грохота типа БКГ

Исходный уголь поступает на верхний короб, надрешетный продукт транспортируется в сторону разгрузки, а из подрешетного продукта, попавшего на нижний короб, отсевается более мелкий класс.

Для уравновешивания возникающих при движении коробов динамических нагрузок эксцентрики шатунов расположены на валу на 180 градусов по отношению друг к другу, в связи, с чем короба движутся в разные стороны. Кроме того, вал грохота подвешен на подвесках и связан с виброизолирующими пружинами, поглощающими в немалой степени неуравновешенные динамические усилия. Подвески грохота соединены с коробами и рамой посредством шарниров, армированных резиной, что также смягчает удары, возникающие при работе грохота.

Характерным недостатком качающихся грохотов является наличие в их конструкциях большого количества шарнирных элементов и кривошипного привода, малоспособного обеспечить значительную по величине частоту колебаний, что необходимо для эффективного отсева мелких классов из рядовых углей и антрацитов при сухом грохочении. Поэтому в современных грохотах применяют преимущественно привод от вибровозбудителей.

Вибрационные грохоты с круговыми и

прямолинейными колебаниями

Эта группа инерционных виброгрохотов с дебалансным вибровозбудителем, принадлежащая к классу кинематически неопределенных грохотов. Различают вибрационные грохоты с круговыми и прямолинейными колебаниями короба.

На рис. 2.14 представлена кинематическая схема вибрационного грохота с круговыми колебаниями короба.

Рис. 2.14. Кинематическая схема вибрационного грохота с круговыми колебаниями

Короб грохота 4 с ситами 3 расположен на упругих виброизоляторах 2, смонтированных на опорной раме 1. В коробе грохота установлена труба 9, внутри которой проходит рабочий вал вибровозбудителя 10, вращающийся в подшипниках 8. На концах вала 10, имеющих эксцентричные расточки 7 радиуса r , насажены шкивы 5 с дебалансами 6, центр массы которых находится на расстоянии R от геометрической оси О 1О 2.
