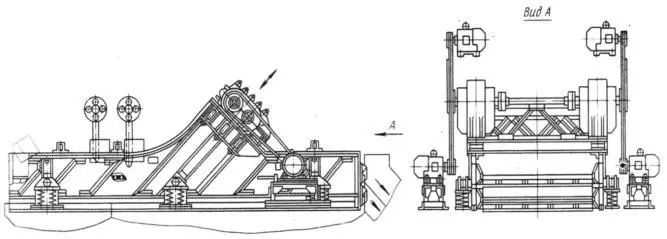

Рис. 2.19. Грохот ГСЛ72

Самобалансные вибраторы грохота такие, как и у грохотов ГСЛ42 и ГСЛ62, соединены между собой промежуточным валом с муфтами.

Грохот ГСЛ72 выпускается только в опорном исполнении.

На базе грохотов ГСЛ42, ГСЛ62 и ГСЛ72 с использованием их основных узлов и элементов созданы грохоты ГСЛ82 и ГСЛ91 с полезной площадью просеивающей поверхности, соответственно, 21 м 2и 33,2 м 2.

Грохоты типа ГРЛ и ГРД предназначены для подготовительной и окончательной сухой и мокрой классификации углей, обезвоживания продуктов обогащения, отделения циркуляционной суспензии, обесшламливания, отмывки утяжелителя. В зависимости от назначения грохот комплектуется просеивающей поверхностью соответствующей конструкции с отверстиями необходимых размеров и формы.

По принципу действия и конструкции грохоты представляют собой двухмассные динамические колебательные системы с упругими связями между массами и эффективной виброизоляцией. Нелинейная характеристика жесткости упругих связей благодаря применению резиновых буферов на 30 % повышает ускорение короба (и просеивающей поверхности) по сравнению с качающимися грохотами. При одинаковом с качающимися грохотами характере колебаний короба интенсивность грохочения у резонансных выше благодаря как нелинейности упругих связей, так и большей частоте колебаний. Работа в режиме, близком к резонансному, обеспечивает возможность колебаний коробов больших размера и массы при минимальных затратах энергии и минимальных нагрузках на детали привода. Эти грохоты наиболее производительны и универсальны по назначению. Однако им присущи недостатки, основные из которых – сравнительная сложность в эксплуатации и большая масса.

Промышленностью выпускаются два типа резонансных грохотов – ГРЛ и ГРД. Принципиальные конструктивные схемы этих грохотов различны. ГРЛ – грохот резонансный легкого типа с одним коробом и уравновешивающей подвижной рамой. ГРД – грохот резонансный двухкоробный без уравновешивающей рамы.

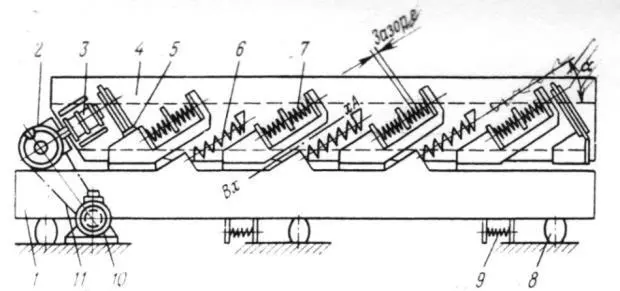

Грохот ГРЛ (рис. 2.20) представляет собой колебательную систему двух масс (короба 4 с просеивающими поверхностями и подвижной рамы 1), связанных между собой системой упругих связей: плоскими рессорами 5, пружинными опорами 6, буферами 7, укрепленными как на коробе, так и на раме. Рама установлена на амортизаторах 8. При наклонном расположении грохота применяются поддерживающие пружины 9. Привод 2 кривошипно-шатунного типа установлен на раме с загрузочной стороны короба. Вал приводится во вращение от электродвигателя 10 посредством клиноременной передачи 11. Шатун привода с помощью резиновых элементов 3 упруго соединяется с коробом, благодаря чему привод не нагружается большими инерционными силами движущихся масс и большие пусковые нагрузки устраняются. Буфера установлены с зазором суммарной амплитуды колебаний короба и рамы. Это определяет нелинейный характер упругих связей между коробом и рамой. Плоские рессоры обеспечивают направленные колебания короба и рамы под углом α к плоскости просеивающей поверхности. Амортизаторы 8 и 9 обеспечивают возможность колебаний рамы и при этом передают на опору грохота динамические нагрузки, намного меньшие сил инерции подвижных частей грохота. Расположение центров тяжести короба и рамы на прямой АВ , параллельной осям буферов и перпендикулярной рессорам, позволяет осуществлять при колебаниях возвратно-поступательное движение короба и рамы.

Рис. 2.20. Принципиальная схема двухмассного резонансного грохота типа ГРЛ

При вращении вала привода, имеющего эксцентриситет, происходит деформация приводных упругих связей по закону, близкому к гармоническому. Периодически изменяющаяся сила упругости резиновых элементов привода представляет собой возмущающую силу, вызывающую вынужденные колебания короба и рамы. Рабочая частота вынужденных колебаний системы принимается близкой к резонансной.

Колебания короба и рамы происходят навстречу друг другу поэтому сила инерции от движения массы короба гасится противоположно направленной силой инерции массы рамы. Масса рамы грохота в 1,5–3 раза тяжелее короба, соответственно и амплитуда ее колебаний во столько же меньше амплитуды колебаний короба.
