Диаметр барабана колеблется от 500 до 3000 мм; длина – от 2000 до 9000 мм; длина отдельной секции барабана от 800 до 1500 мм.

Скорость вращения барабана ограничивается определенным пределом, так как при больших скоростях возникающая центробежная сила прижимает материал к рабочей поверхности и грохочение становится невозможным. Скорость вращения, при которой слой материала, прилегающий к поверхности барабана, начинает вращаться вместе с барабаном под действием центробежной силы, называется критической.

Критическая скорость вращения барабанного грохота

где R – радиус барабана, м.

Скорость вращения барабанных грохотов назначается меньше критической скорости в пределах:

Окружная скорость барабана поддерживается от 0,6 до 1,25 м/с.

Скорость движения материала вдоль оси барабана, т. е. скорость подачи, может быть определена по формуле:

где α – угол наклона барабана грохота, градус.

Теоретическая производительность по исходному материалу барабанного цилиндрического грохота, рассчитанная по транспортирующей способности его, при скорости подачи, определенной по формуле, равна %

где μ – коэффициент разрыхления материала, равный 0,6–0,8; γ – плотность материала, т/м 3; h – толщина слоя материала на барабане (не более двойного размера максимальных кусков), м.

По практическим данным средняя производительность барабанного грохота составляет на 1 м 2площади сита и на 1 мм размера отверстий при сухом грохочении 0,25-0,3 т/ч, при мокром – около 0,45 т/ч.

ГП «Укрнииуглеобогащение» разработан и внедрен на многих шахтах и углеобогатительных фабриках цилиндрический барабанный грохот со спиральной просевающей поверхностью ГЦЛ (грохот цилиндрический легкого типа). Внешний вид этого грохота со снятым кожухом показан на рис. 2.9. Грохот состоит из цилиндра, свободно лежащего на катках, и привода (электродвигателя с редуктором), укрепленного на раме. Число заходов спирали составляет 12, 15 и 19 при размерах щели между витками 50, 70 или 100 мм. Грохот может принять куски, размером до 500 мм. Для предохранения спиралей от ударов поступающего угля имеется загрузочный конус-питатель. При вращении барабана надрешетный продукт перемещается спиралями к противоположному концу, подрешетный же проходит через щели между спиралями.

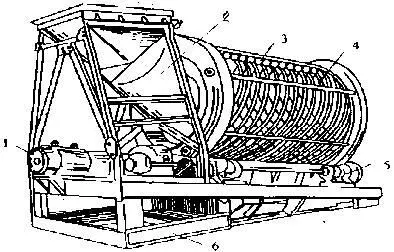

Рис. 2.9. Грохот барабанный со спиральными колосниками типа ГЦЛ:

1-электропривод; 2-питающая воронка; 3-колосники; 4-опорный бандаж; 5-приводной ролик; 6-рама

Основными недостатками барабанных грохотов являются их малая удельная производительность и низкая эффективность при грохочении мелкого материала. Это объясняется тем, что в каждый данный момент используется не более 20 % общей просеивающей поверхности грохота. Вследствие спокойной работы барабанного грохота и отсутствия встряхивания сита его отверстия легко забиваются зернами перерабатываемого материала.

От выше представленных барабанных грохотов выгодно отличаются появившиеся в последнее время барабанные классифицирующие устройства, рабочая поверхность которых формируется из резиновых динамически активных сит типа СДАЛ или эластичных сит типа ЭПП.

Важными достоинствами барабанных классифицирующих устройств являются: простота узлов и конструкций, плавности хода, низкая степень истирания грохотимого материала и динамическая активность элементов резиновых сит, способствующая самоочистки их ячеек.

Перечисленные качества позволяют широко использовать данный тип оборудования в технологических схемах обогатительных фабрик.

Научно-производственной фирмой «Размах» (г. Днепропетровск) создан целый типоразмерный ряд барабанных грохотов, общий вид одного из них схематично изображен на рис. 2.10.

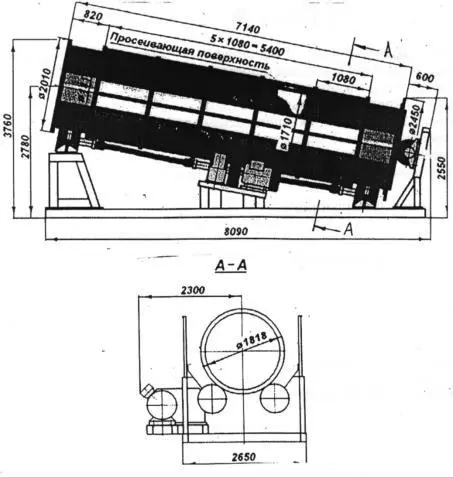

Рис. 2.10. Общий вид барабанного грохота с ситом СДАЛ
