По принципиальной схеме работы грохоты типа ГИТ подобны грохотам типа ГИЛ и состоят из аналогичных сборочных единиц, но имеют некоторые конструктивные отличия, связанные со спецификой назначения.

Грохот ГИТ51А в опорном (рис. 2.17, а ) и подвесном (рис. 2.17, б ) исполнениях является наиболее надежным из инерционных грохотов, так как его короб и просеивающая поверхность изготовляются из толстолистового проката, а детали короба соединяются высокопрочными болтами. Массивность элементов конструкции короба определяется не только требованиями надежности, но и динамикой грохота. Значительно большая масса короба грохота ГИТ51А по сравнению с массой короба грохота ГИЛ52 при меньшей площади просеивающей поверхности обеспечивает стабильность амплитуды колебаний короба даже тогда, когда на его просеивающей поверхности находится несколько кусков грохотимого материала большой массы (допускаются куски размером до 1200 мм).

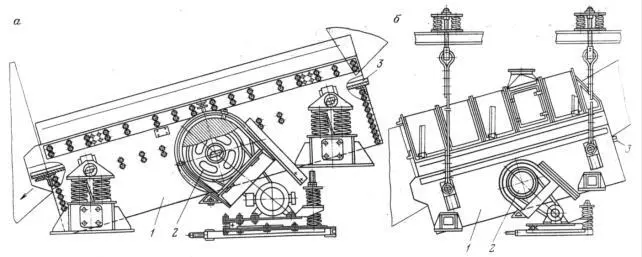

Рис. 2.17. Грохот ГИТ51А в опорном ( а ) и подвесном ( б ) исполнениях

Короб грохота изготовляется из двух высоких боковин 1 толщиной 12 мм с накладными листами в местах крепления вибратора 2, поперечных связей швеллерного профиля, подситных рам и защитных листов, предохраняющих боковин от истирания. Короб имеет одну просеивающую поверхность 3 из двух карт, закрепленных в коробе болтами. В середине короба часть просеивающей поверхности отверстий не имеет. Под этой частью расположен вибратор, и благодаря отсутствию отверстий он не подвергается абразивному износу. Просеивающая поверхность представляет собой листовое решето толщиной 25 мм с квадратными отверстиями. Для предохранения от интенсивного износа на лист наварены продольные брусья сечением 40×40 мм, которые по мере износа заменяются.

Конструкция короба предусматривает возможность установки колосниковой просеивающей поверхности из отдельных секций, устанавливаемых каскадом. При этом щель расширяется к концу секции.

По принципу действия самобалансный грохот является инерционным, но благодаря особому вибратору обладает преимуществом резонансного грохота – горизонтальным расположением просеивающей поверхности. Самобалансный грохот имеет преимущества как инерционных (простота конструкции и отсутствие необходимости в периодической настройке), так и резонансных (удобство компоновки, пригодность для процессов обезвоживания) грохотов. Угол подбрасывания материала у этого грохота больше, чем у резонансного, что обеспечивает более эффективное отделение воды. Самобалансный грохот передает на опору меньшие динамические нагрузки, чем резонансный.

Промышленностью выпускается три типоразмера самобалансных грохотов: ГСЛ42, ГСЛ62 и ГСЛ72.

Грохоты типа ГСЛ предназначены для мокрой классификации углей, антрацитов и горючих сланцев, обезвоживания продуктов обогащения, отделения шлама, отмывки утяжелителя.

Самобалансный грохот ГСЛ62 (рис. 2.18) состоит из короба 5 с просеивающими поверхностями, инерционного вибратора 1, пружинных опор или подвесок 4, электродвигателя 3 и клиноременной передачи 2.

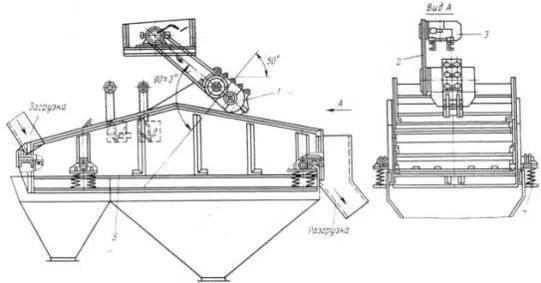

Рис. 2.18. Грохот ГСЛ62

В отличие от инерционного наклонного грохота здесь применяется самобалансный вибратор, в корпусе которого на параллельных валах размещены два цилиндрических зубчатых колеса и одинаковые дебалансы. Колеса имеют равное число зубьев, благодаря чему валы вращаются с одной угловой скоростью в противоположные стороны. Дебалансы расположены по отношению друг к другу так, что при вращении валов результирующая их центробежных сил изменяется по синусоиде и всегда действует по оси, проходящей через центр тяжести короба, вызывая его колебания.

Короб движется практически поступательно: все его точки колеблются в вертикальных плоскостях, перпендикулярных осям валов вибратора, по прямолинейным траекториям под углом к плоскости просеивающей поверхности. При этом материал, находящийся на просеивающей поверхности, подбрасывается и просеивается.

Конструкция грохота ГСЛ72 (рис. 2.19) в основном не отличается от конструкции грохотов ГСЛ42 и ГСЛ62. Разница лишь в том, что в связи с большими размерами он имеет шесть пружинных опор и два спаренных самобалансных вибратора, установленных на специальных площадках над боковинами короба. Вибраторы приводятся в действие соответственно двумя электродвигателями, помещенными на отдельных рамах.
